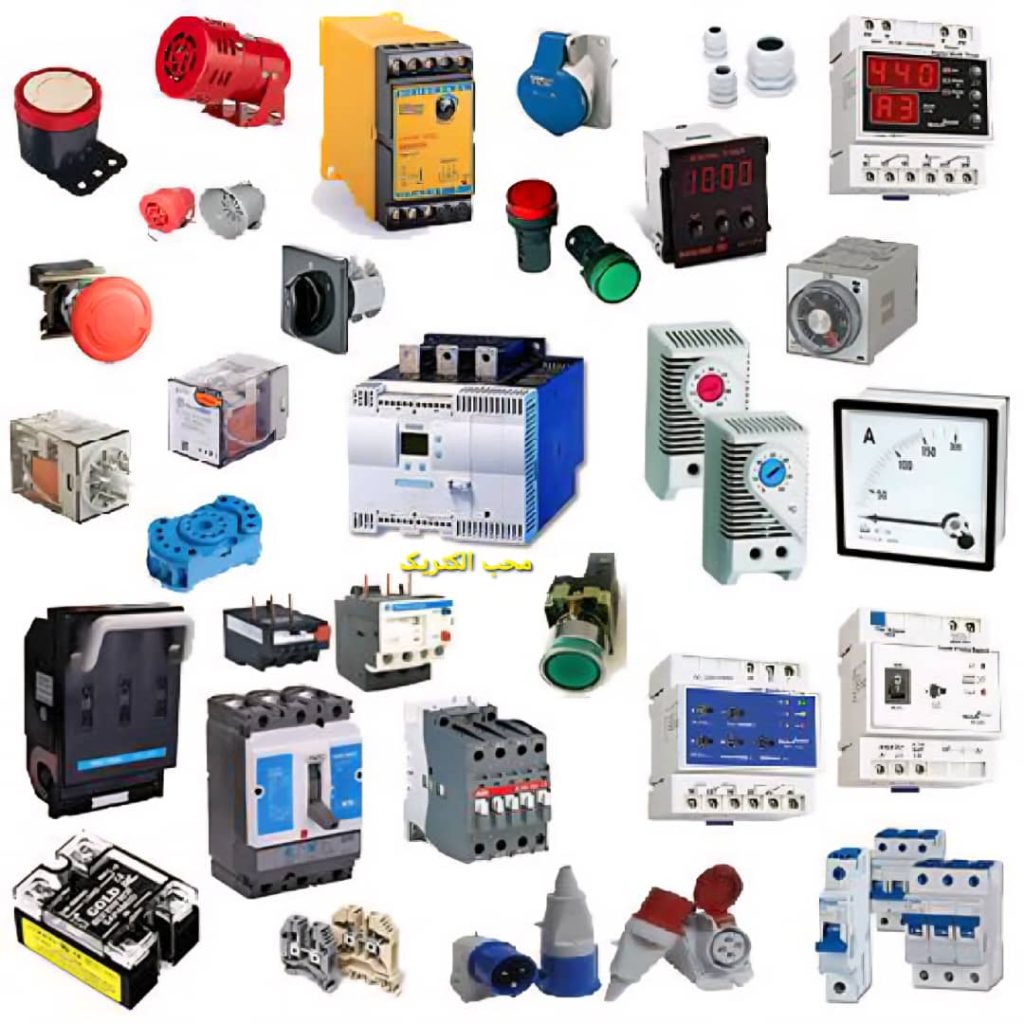

تجهیزات برق صنعتی

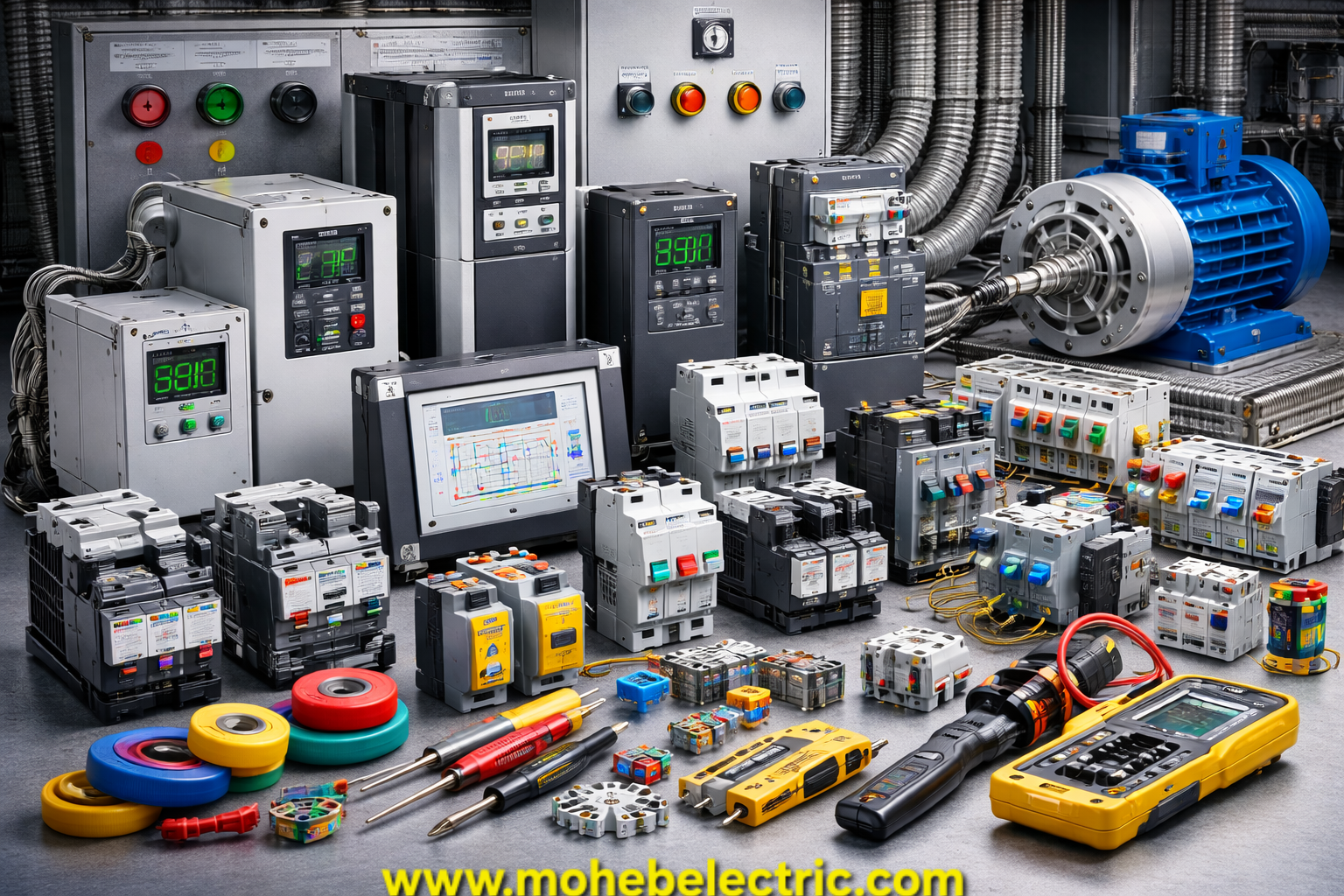

لوازم برق صنعتی به مجموعه ای از تجهیزات ، قطعات و دستگاه هایی میگویند که در صنایع مختلف برای تامین ، توزیع ، کنترل و

استفاده از انرژی الکتریکی استفاده میشود .

این لوازم به دسته بندی های متنوعی تقسیم میشود و هر دسته نیز شامل طیف گسترده ای از قطعات و لوازم است به همین

دلیل تنوع لوازم برق صنعتی بسیار زیاد بوده و تعداد آنها به هزاران نوع میرسد امروزه تجهیزات برق صنعتی در هر صنعتی جزیی

مهم در آن صنعت به حساب می آید . به نوعی اصلی مهم و قلب تپنده کار خانجات ، کار گاهها و تاسیسات بزرگ و کوچک

هستند.

از کنتاکتور ها که به راه اندازی الکترو موتورها و دیگر تجهیزات الکتریکی کمک میکنند تا کلیدهای اتوماتیک که از مدار ها در برابر

خطرات محافظت میکند و هر کدام نقش مهمی در کارایی و ایمنی دارند .

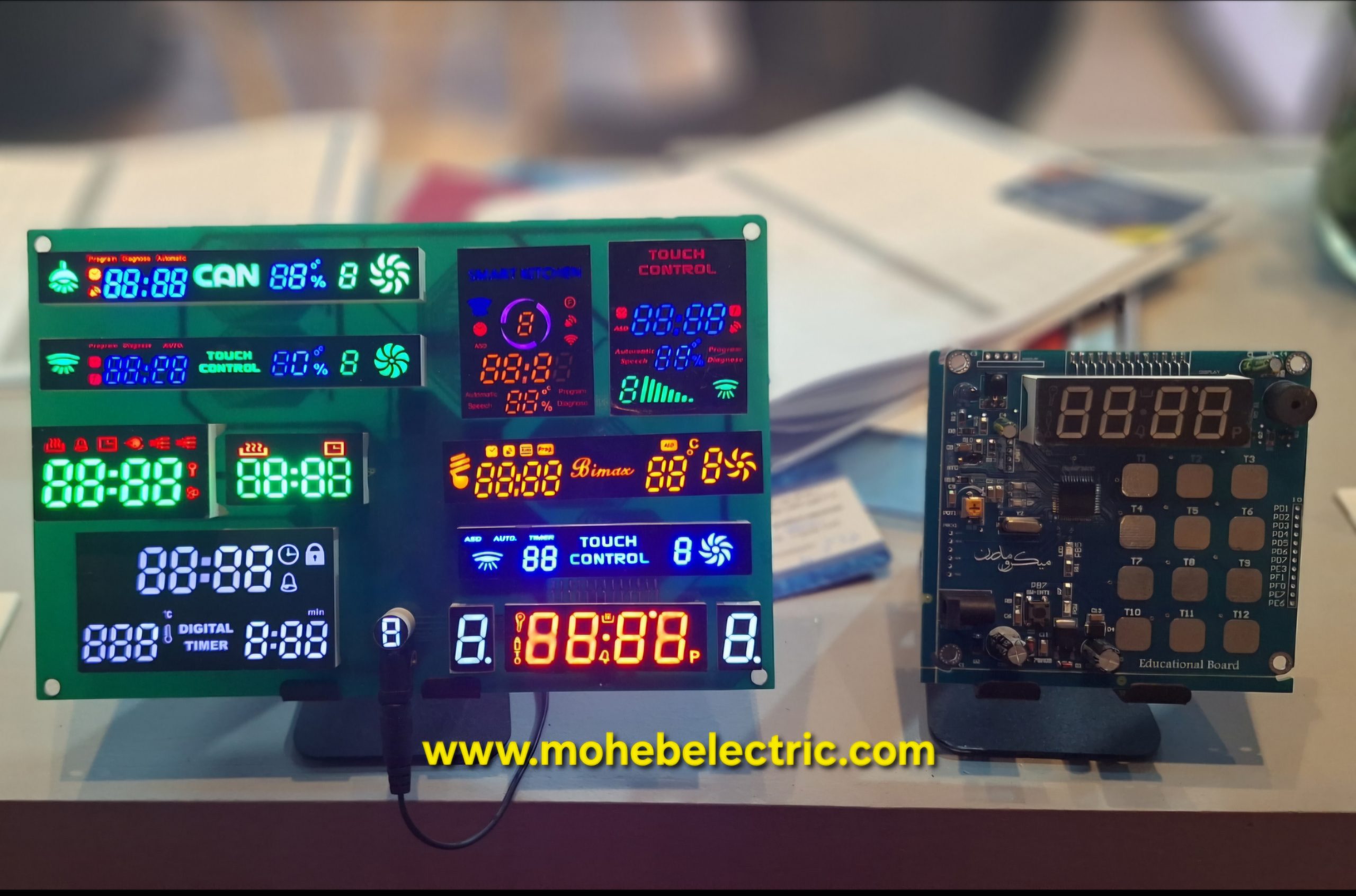

کنتاکتور  ، کلید مینیاتوری  ، محافظ جان ،  اینورتر ، پی ال سی ( PLC) ،  تجهیزات تابلویی ، کنترل فاز و نمایشگرهای صنعتی ،

کلید حرارتی ، بی متال ، کلید برق ، کلید اتوماتیک ، رله کنترل فاز ، تابلو برق ، منبع تغذیه تک فاز و سه فاز ، انواع ترمینال برق،

چراغ سیگنال ، پوش باتن ، ترانس ، کنترل بار ، تابلو فرمان فلزی و پلی کربنات ، میکرو تیک ، انواع تابلو برق ،

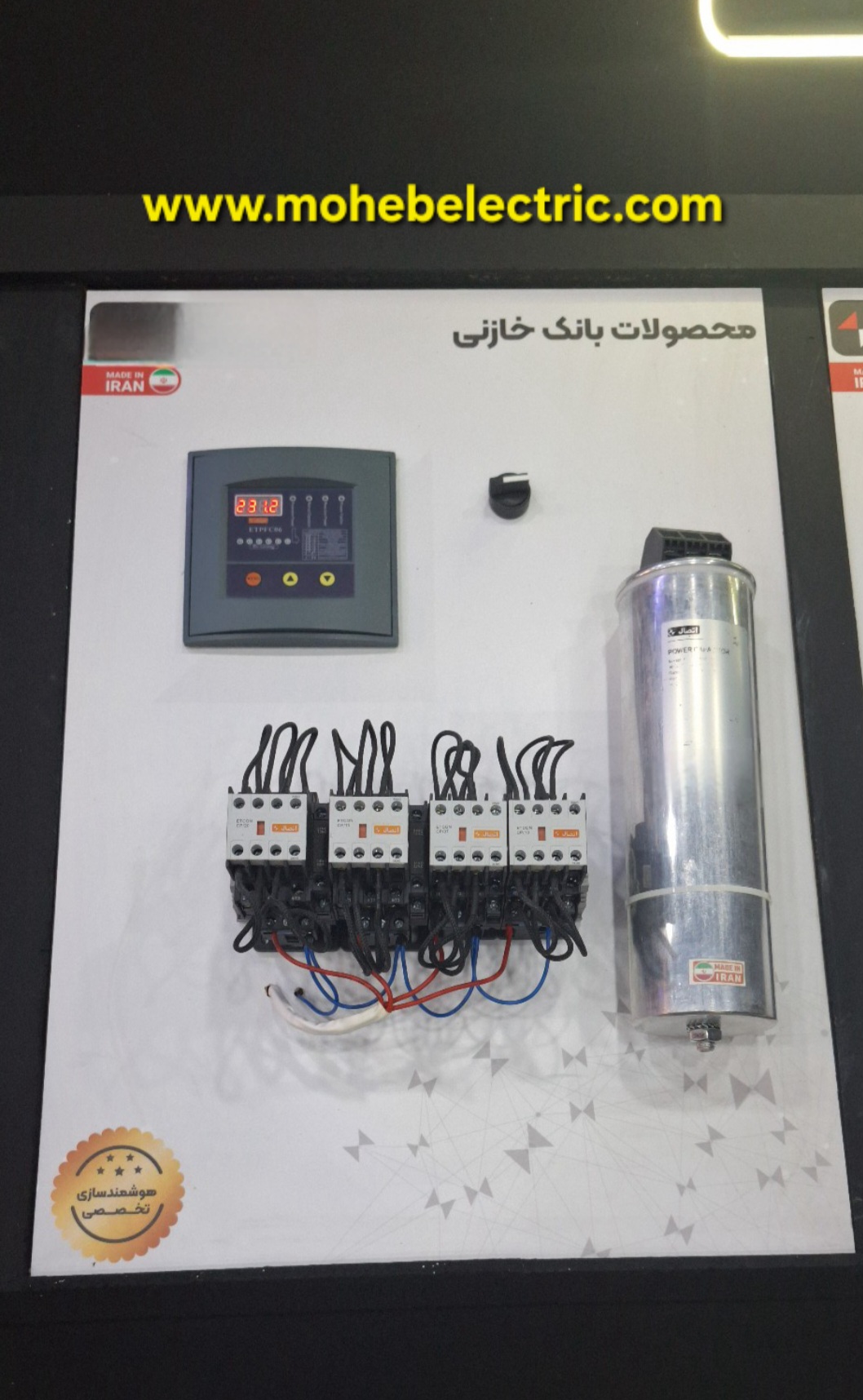

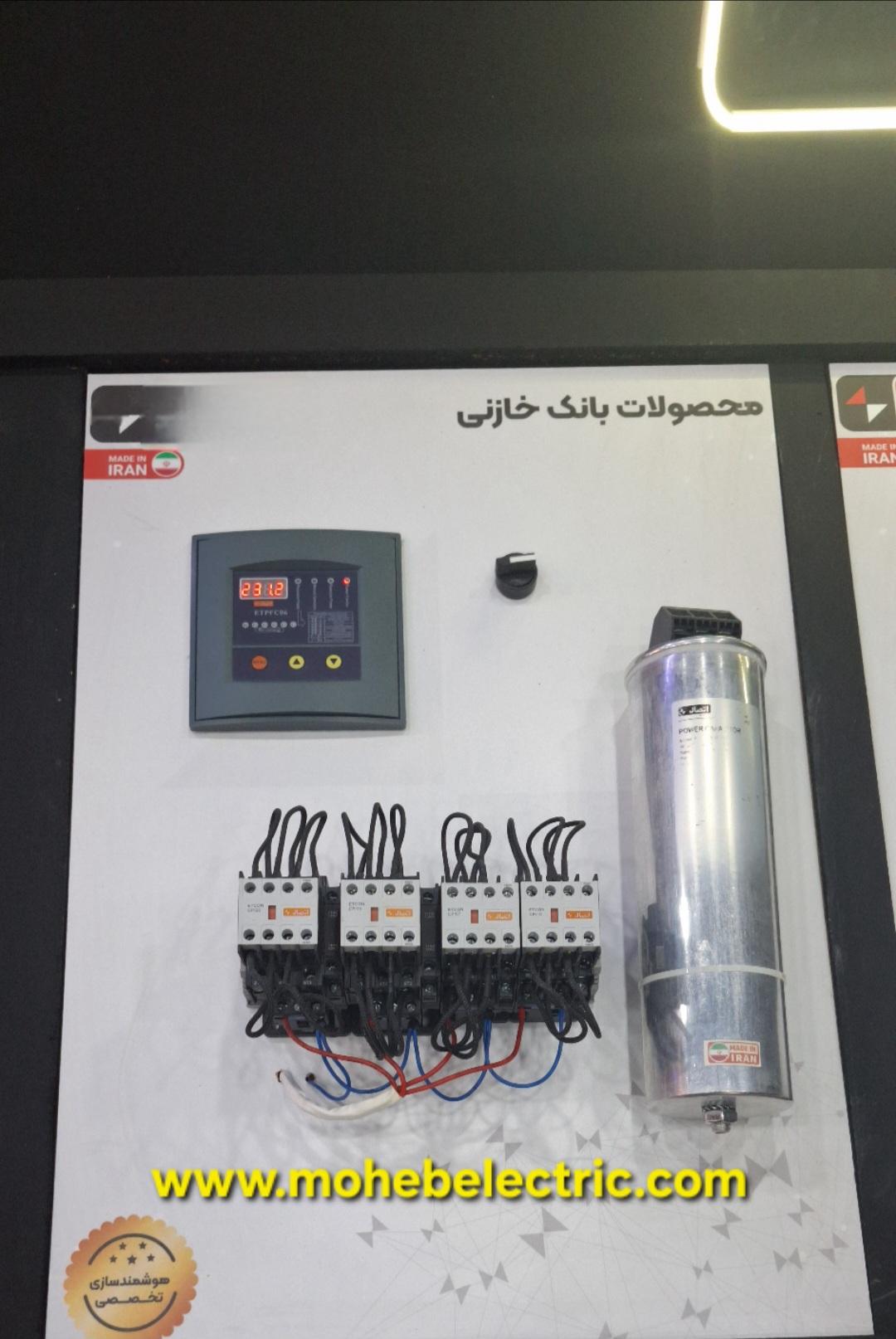

لوازم اندازه گیری برق صنعتی ، پنوماتیک ، کلید فیوز ، کلید گردان ، فیوز کاردی ، پایه فیوز ، انواع فیوز سیگاری و خازن ،

انواع شاسی و متعلقات ، ترانسفور ماتورها ، موتور های الکتریکی و سیم پیچ ، درایوها

در حوزه تجهیزات برق صنعتی برند هایی مانند :

LS   ،  IMASTER   ،   CHHNT  ،  H i t e k  ،  سیتکو  ،  ABB

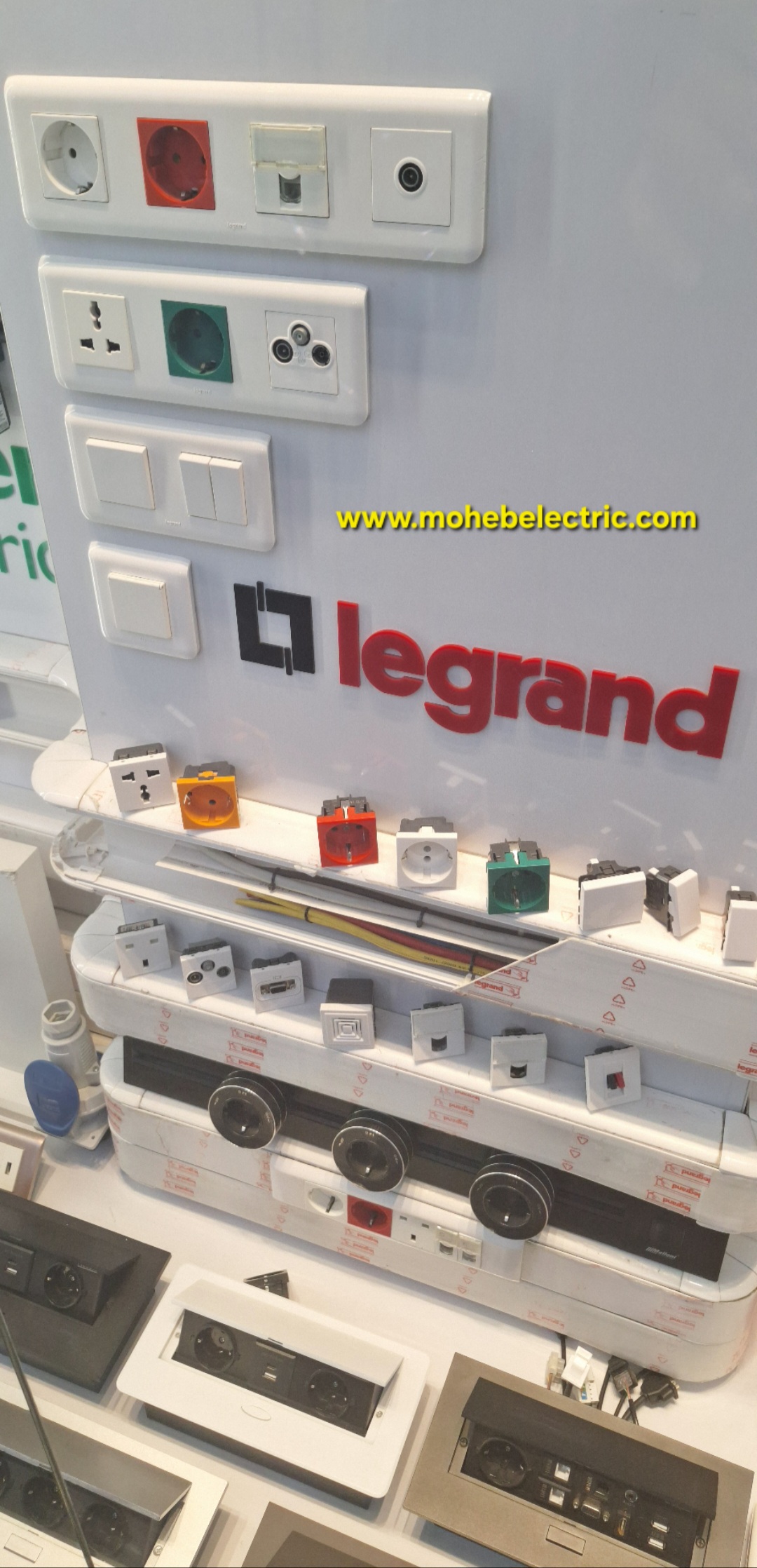

پارس فانال  ، لگراند ،  زیمنس  ،  سیسکو  ،  آتونیکس  ،  شیوا امواج

برنا  ،  هیمل  ،  میکرومکس  ،  رعد  ،  زاویر  ،  دنا

اهمیت تجهیزات برق صنعتی را می‌توان در موارد زیر خلاصه کرد:

1. تأمین برق:
2. کنترل و حفاظت:
3. افزایش راندمان:
4. بهبود کیفیت:
5. فزایش ایمنی:تجهیزات برق صنعتی شامل انواع تجهیزات الکتریکی و الکترونیکی است که در صنعت استفاده می‌شود و شامل موارد زیر می‌شود:


   تجهیزات قدرت

   موتورهای الکتریکی

   برای تبدیل انرژی الکتریکی به انرژی مکانیکی

   ژنراتورها

   برای تولید انرژی الکتریکی

   ترانسفورماتورها

   ترانسفورماتور برق، یک قطعه از تجهیزات برق صنعتی است که برای انتقال برق با فرکانس بالا یا پایین، از یک مدار به مدار دیگر استفاده می‌شود. هدف اصلی ترانسفورماتور، تغییر مقدار ولتاژ برق است. ترانسفورماتور برق با استفاده از اصول الکترومغناطیسی که بر پایه قانون فراداینامی لنز و قانون فارادی، به دست می‌آیند، امکان تغییر ولتاژ را به راحتی ارائه می‌دهد.

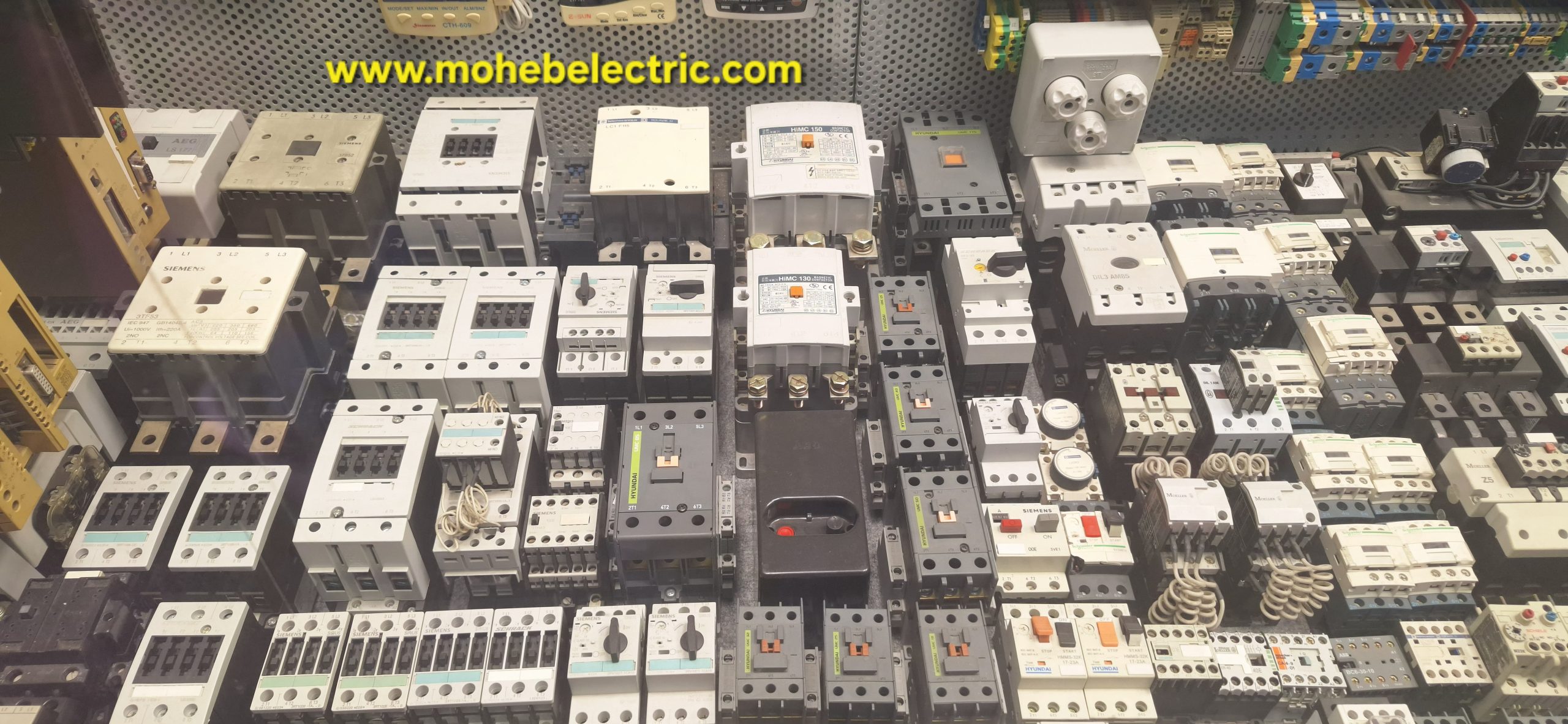

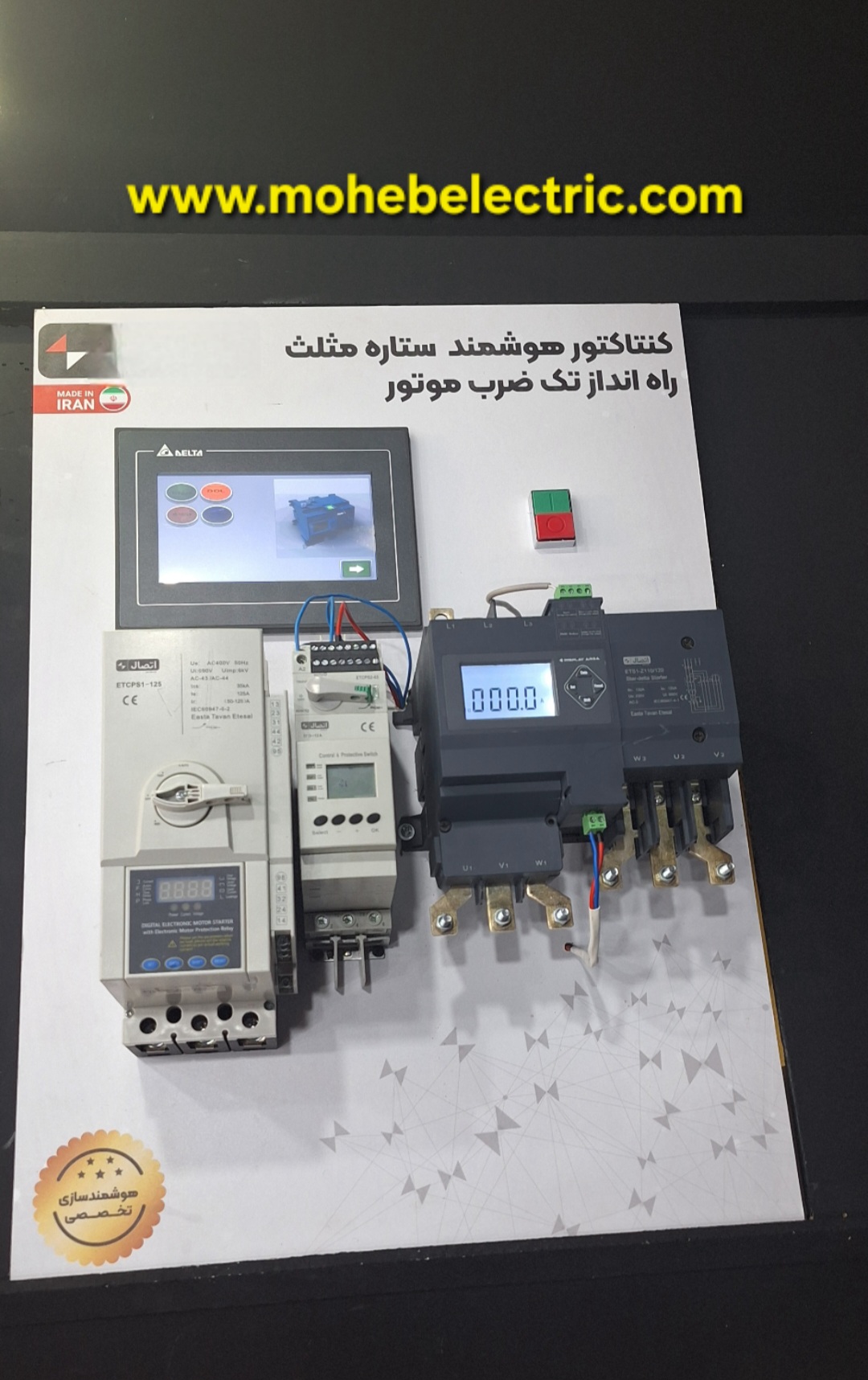

   کنتاکتورها

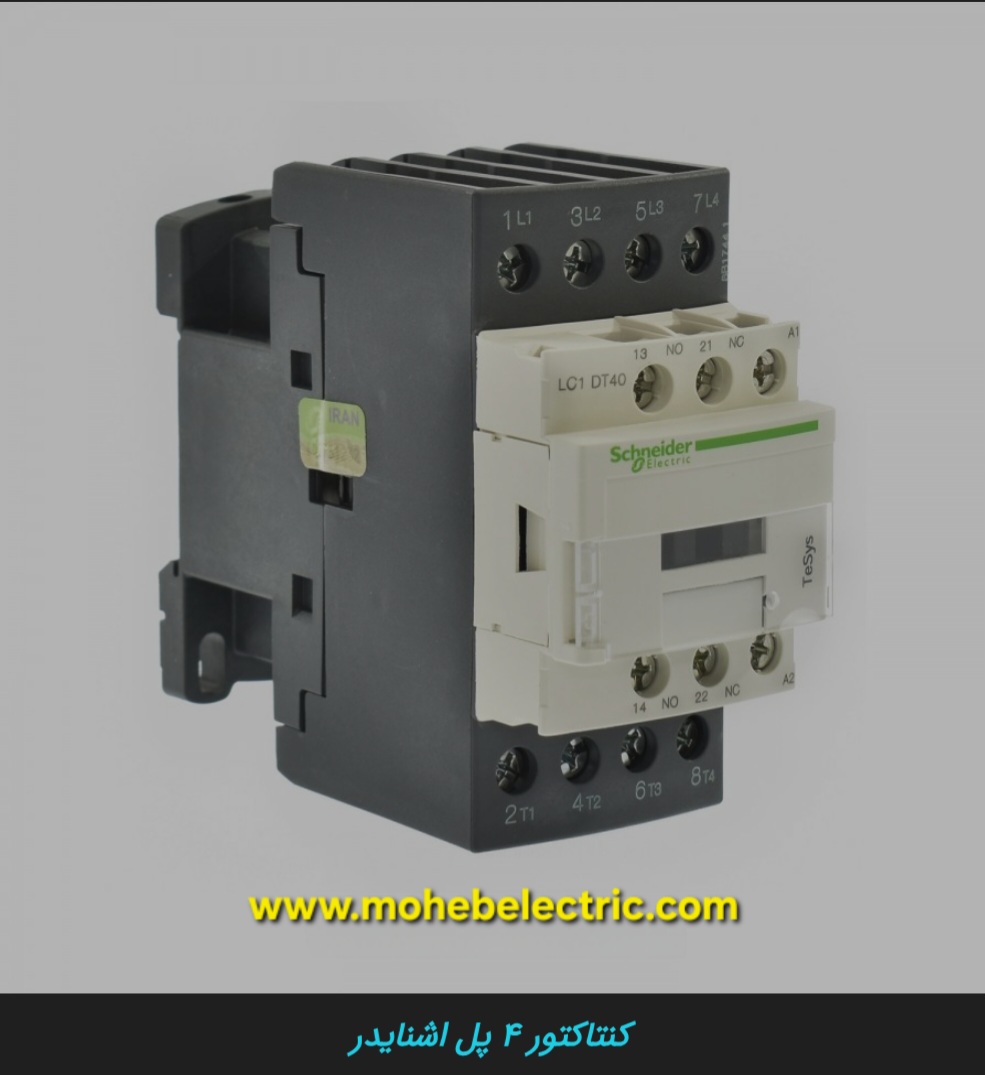

   کنتاکتور (Contactor) یک قطعه الکتریکی است که به عنوان یک سوئیچ الکتریکی استفاده می‌شود و معمولاً برای کنترل موتورهای الکتریکی و دیگر بارهای سنگین الکتریکی استفاده می‌شود.

   کنتاکتورها دارای دو بخش اصلی هستند، بخش قابل جدا شدن (فرمان) و بخش بسترس (قطبی). بخش فرمان، شامل قسمت‌هایی است که به کنترل و کنترل دستی کنتاکتور اختصاص دارد، برای مثال کلیدهای دستی یا دکمه‌های فشاری. بخش قطبی شامل کنتاکت‌هایی است که برای قطع یا وصل کردن بار الکتریکی به منبع تغذیه استفاده می‌شوند.

   کنتاکتورها به عنوان یک عنصر کنترل الکتریکی در تجهیزات برق صنعتی بسیار مهم هستند و به صورت گسترده در صنایع مختلفی مانند صنایع خودروسازی، ماشین‌آلات، نفت و گاز و سایر صنایع استفاده می‌شوند.

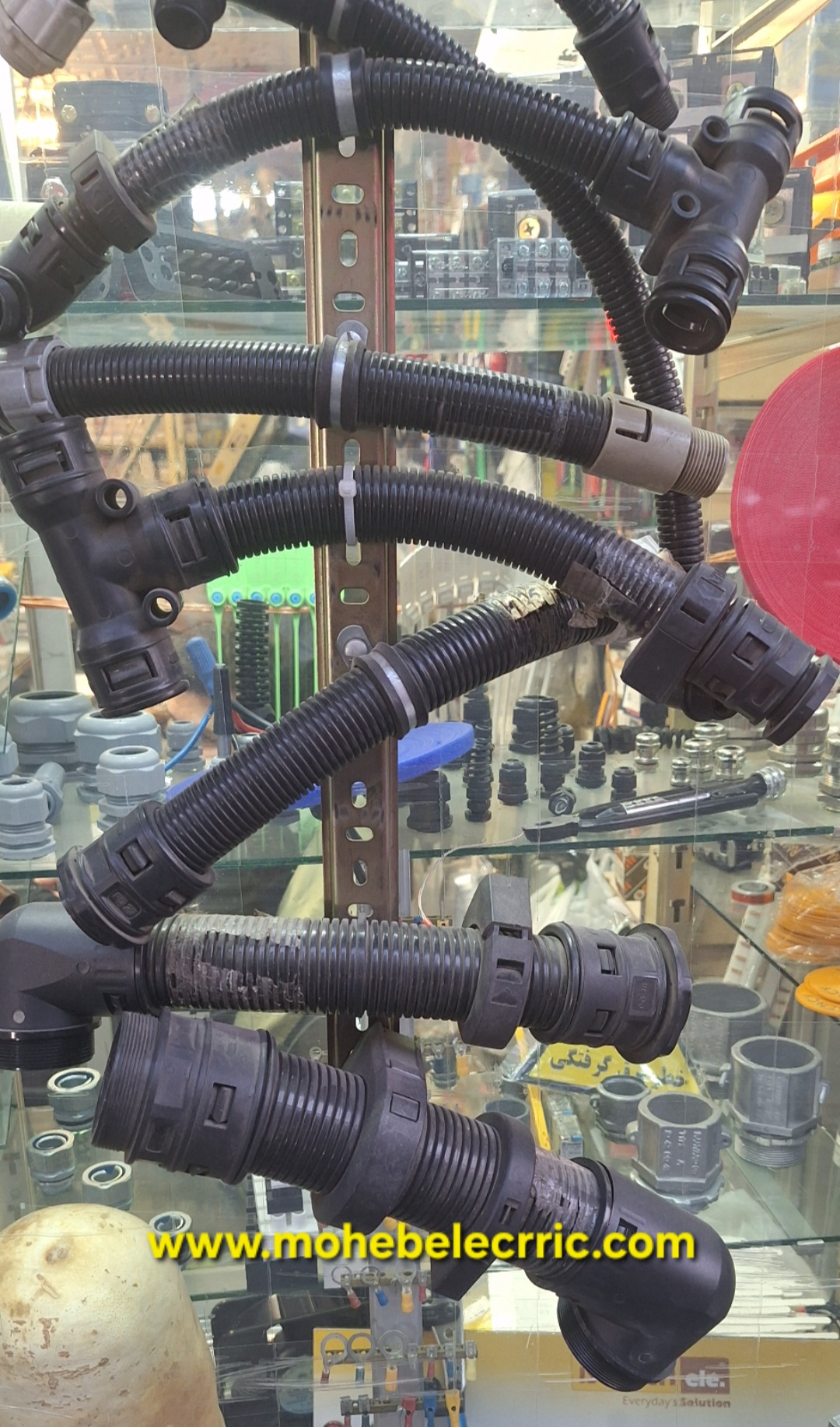

   کابل‌ها و سیم‌ها

   برای انتقال برق

   تجهیزات کنترل و فرمان

   PLC ها

   برای کنترل و اتوماسیون سیستم‌های صنعتی

   HMI

   برای نمایش اطلاعات و دریافت دستورات از اپراتور

   رله‌ها

   برای کنترل و حفاظت از سیستم‌های الکتریکی

   تایمرها

   برای کنترل زمان

   تجهیزات اندازه‌گیری و ابزار دقیق

   ولتاژ متر

   برای اندازه‌گیری ولتاژ

   آمپرمتر

   برای اندازه‌گیری جریان

   فرکانس متر

   برای اندازه‌گیری فرکانس

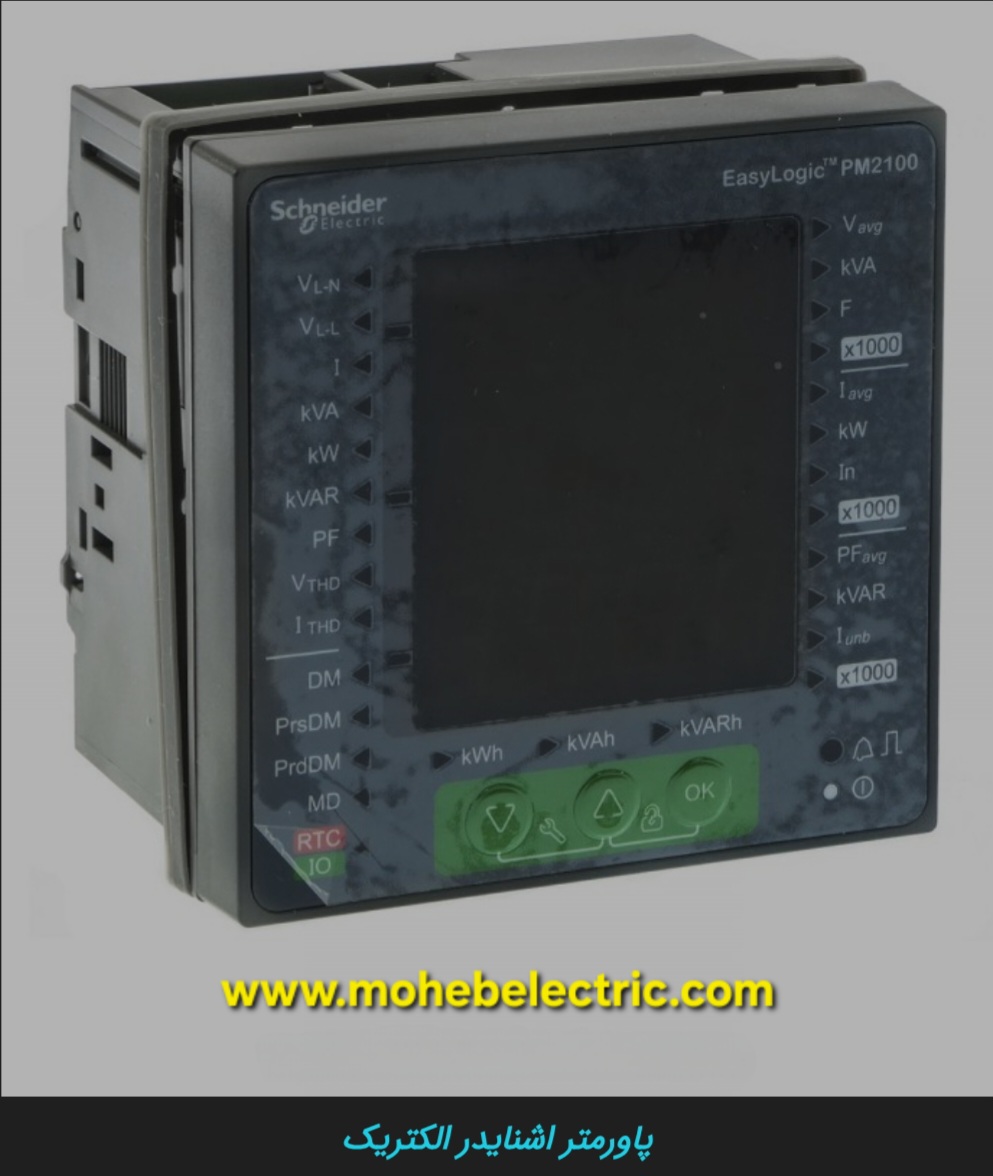

   توان سنج

   برای اندازه‌گیری توان

   انالوگ به دیجیتال

   برای تبدیل سیگنال‌های آنالوگ به دیجیتال

   دیجیتال به آنالوگ

   برای تبدیل سیگنال‌های دیجیتال به آنالوگ

   تجهیزات حفاظتی

   تجهیزات حفاظتی برق صنعتی به مجموعه‌ای از تجهیزات الکترونیکی گفته می‌شود که برای حفاظت از تجهیزات و سیستم‌های برقی در مقابل خطراتی همچون شکستگی، شورش، نوسان و ولتاژ پایین، اتصال‌های نامناسب و بسیاری موارد دیگر استفاده می‌شود. این تجهیزات از طریق تشخیص خطا و قطع سریع برق، باعث کاهش آسیب به تجهیزات، صرفه‌جویی در هزینه‌های نگهداری و تعمیرات، افزایش ایمنی و کاهش احتمال خطرات برای کاربران می‌شوند. تجهیزات حفاظتی برق صنعتی شامل رله‌های حفاظتی، رله‌های جریان، رله‌های ولتاژ، رله‌های زمانی و بسیاری از تجهیزات دیگر است.

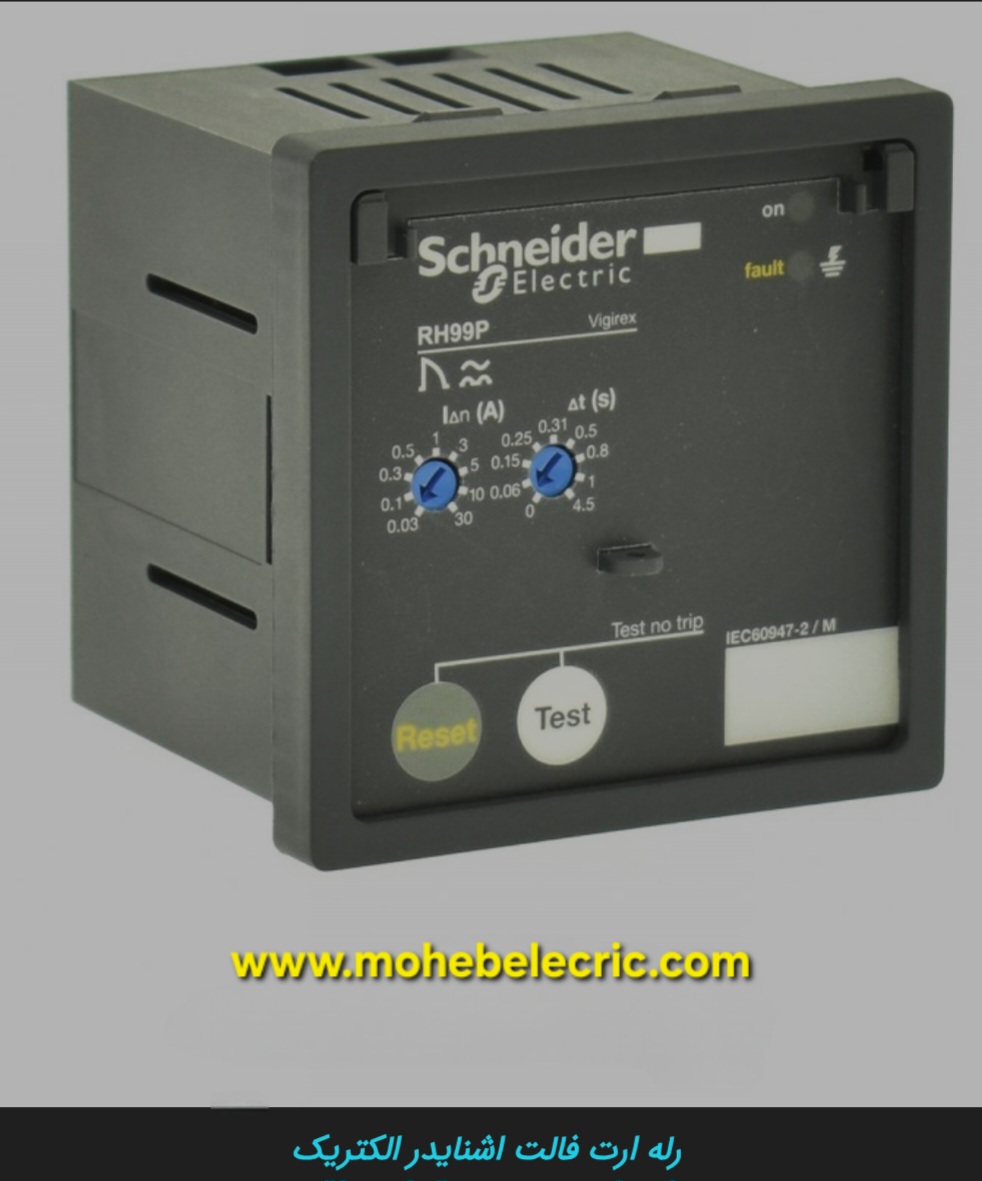

   کلیدهای محافظ جان

   برای حفاظت از افراد در برابر برق‌گرفتگی

   کلید های حرارتی

   کلید حرارتی MPCB مخفف عبارت Motor Protection Circuit Breaker است و به عنوان یک قطع کننده مداری مورد استفاده قرار می‌گیرد. این قطع کننده مداری برای حفاظت موتورهای الکتریکی در صنعت ایجاد شده است. کلید حرارتی MPCB همانند MCCB قابلیت قطع و وصل کردن جریان الکتریکی را داراست، اما برای حفاظت از موتورهای الکتریکی در برابر اضافه بار، شورت، حرارت و … طراحی شده است. هنگامی که دمای موتور به علت بار زیاد، خطای عملکرد یا سایر علل از حد مجاز خارج شود، کلید حرارتی MPCB جریان را قطع کرده و از خرابی موتور جلوگیری می‌کند. به علاوه، این کلید حرارتی می‌تواند در صورت نیاز به دلیل برخی خطاها و مشکلات سیستم برقی، جریان را قطع کند و از خطرات ناشی از آنها جلوگیری کند.

   تجهیزات مخابراتی برق صنعتی

   تجهیزات مخابراتی و برق صنعتی در صنایع مختلفی استفاده می‌شوند. در زیر به برخی از این تجهیزات اشاره می‌کنیم:

   ۱. سیستم‌های کابل‌کشی: این سیستم‌ها به منظور انتقال سیگنال‌های الکتریکی و سیم‌ها در شبکه‌های مخابراتی و برقی نصب می‌شوند.

   ۲. تجهیزات وسیله اندازه‌گیری: این تجهیزات شامل انواع وسایل اندازه‌گیری الکتریکی مانند ولت‌متر، آمپرمتر، فرکانس‌متر و … هستند.

   ۳. محافظ: این تجهیزات به منظور جلوگیری از آسیب به تجهیزات و شبکه‌های برقی در مواقعی که جریان برق از حد مجاز خارج می‌شود، نصب می‌شوند.

   ۴. تجهیزات انتقال سیگنال: این تجهیزات به منظور انتقال سیگنال‌های الکتریکی به صورت رادیویی، مخابراتی و … به منظور ارتباط بین دستگاه‌ها نصب می‌شوند.

   ۵. باتری‌ها: باتری‌ها به منظور تأمین برق در شرایطی که تأمین برق از شبکه برق ممکن نیست، نصب می‌شوند.

   ۶. رله‌های کنترل: این تجهیزات برای کنترل و مدیریت سیستم‌های برقی و مخابراتی نصب می‌شوند.

   ۷. ترانس‌های جریان و ولتاژ: این تجهیزات به منظور تنظیم و کنترل جریان و ولتاژ در سیستم‌های برقی نصب می‌شوند.

   ۸. کلیدهای برقی: این تجهیزات به منظور کنترل جریان برق در سیستم‌های برقی و مخابراتی نصب می‌شوند.



   سیستم های UPS برق صنعتی

   سیستم UPS (Uninterruptible Power Supply) یک سیستم تأمین برق بدون وقفه برای دستگاه‌ها و تجهیزات برق صنعتی است که در صنایع مختلفی مانند پزشکی، فضایی، حمل و نقل، ارتباطات، اطلاعات، نفت و گاز و … استفاده می‌شود. این سیستم‌ها به منظور جلوگیری از از دست دادن داده‌ها، توقف عملیات و تخریب تجهیزات به دلیل وقفه در تأمین برق نصب می‌شوند.

6. استانداردهای ملی تجهیزات برق صنعتی

   • استانداردهای سازمان ملی استاندارد ایران: این سازمان با تدوین و انتشار استانداردهای ملی، به ارتقای کیفیت و ایمنی محصولات تولیدی در داخل کشور کمک می‌کند. برخی از استانداردهای ملی مرتبط با تجهیزات برق صنعتی عبارتند از:
     • ISIRI 3644: استاندارد ولتاژهای نامی تجهیزات الکتریکی
     • ISIRI 60364: استاندارد نصب‌های الکتریکی ساختمان‌ها
     • ISIRI 60439: استاندارد تابلوهای برق
     • ISIRI 60038: استاندارد ولتاژهای نامی برای سیستم‌های برق

   استانداردهای بین‌المللی تجهیزات برق صنعتی

   • استانداردهای IEC: کمیته بین‌المللی الکتروتکنیک (IEC) با تدوین و انتشار استانداردهای بین‌المللی، به هماهنگی و یکسان‌سازی استانداردها در سطح جهانی کمک می‌کند. برخی از استانداردهای بین‌المللی مرتبط با تجهیزات برق صنعتی عبارتند از:
     • IEC 60034: استاندارد ولتاژهای نامی برای سیستم‌های برق
     • IEC 60079: استاندارد تجهیزات الکتریکی در محیط‌های خطرناک
     • IEC 60204: استاندارد ایمنی ماشین‌آلات
     • IEC 61439: استاندارد تابلوهای برق کم‌ولتاژ

. انواع اتصالات

تابلوهای برق صنعتی اجزای حیاتی سیستم‌های توزیع انرژی در کارخانه‌ها و سایر محیط‌های صنعتی هستند. این تابلوها برق تجهیزات و ماشین‌آلات مختلف را تامین می‌کنند.

مراحل طراحی و ساخت تابلو برق

طراحی و ساخت تابلوهای برق در صنایع مختلف از توزیع برق در ساختمان ها گرفته تا سیستم های کنترل در فرآیندهای صنعتی نقش اساسی دارد. تابلو برق صنعتی از اجزای ضروری تشکیل شده اند که عبارتند از: اجزای الکتریکی مانند قطع کننده مدار، فیوزها، کلیدها، کنتورها و سایر وسایل لازم برای کنترل و توزیع برق را در خود جای می دهند.

فرآیند طراحی تابلوهای الکتریکی شامل چندین مرحله کلیدی برای اطمینان از عملکرد، ایمنی و کارایی است. در ادامه سه مورد از این مراحل را بررسی خواهیم کرد:

تجزیه و تحلیل نیازمندی ها

اولین گام، درک الزامات خاص تابلو برق است. این شامل تعیین کاربرد مورد نظر، بار الکتریکی آن، نوع محیطی که در آن نصب خواهد شد و تمام استانداردهای نظارتی یا ایمنی است.

انتخاب کامپوننت

بر اساس طرح شماتیک، اجزای مناسب برای تابلو برق انتخاب می شوند. عواملی مانند درجه بندی ولتاژ، ظرفیت های انتقال جریان، شرایط محیطی و گواهی های ایمنی در هنگام انتخاب قطعه در نظر گرفته می شوند.

چیدمان پانل و طراحی محفظه

مرحله بعدی تعیین چیدمان فیزیکی اجزای داخل محفظه پنل است. این شامل تخصیص فضا برای هر جزء، چیدمان آنها به شیوه ای منطقی و سازماندهی شده و در نظر گرفتن عواملی مانند اتلاف گرما، مسیریابی سیم کشی و دسترسی برای نگهداری است.

هزینه تابلو سازی برق صنعتی

هزینه تابلو سازی برق صنعتی به عوامل مختلفی نظیر اندازه تابلو، پیچیدگی سیستم الکتریکی و نیازهای صنعت هدف بستگی دارد. این هزینه ساخت شامل تهیه موادی مانند کلیدهای مدار، ترانسفورماتورها، سیم‌ها، کانکتورها و سایر قطعات لازم است. همچنین نیروی کار و مهندسی مورد نیاز برای ساخت تابلو برق به‌اضافه طراحی، مونتاژ و نصب آن را هم باید در نظر گرفت.

شرکت سازنده تابلو برق صنعتی

پنل‌های الکتریکی ضروری برای بخش‌ها و صنایع مختلف  می‌پردازد.  در طراحی، تولید و توزیع تابلوهای برق با کیفیت بالا برای کنترل و توزیع برق به ماشین‌آلات و تجهیزات در محیط‌های صنعتی تخصص دارد.

شرکت سازنده تابلو برق، با تاکید بر نوآوری، کارایی و ایمنی، نقشی حیاتی در حمایت از بهره‌وری و عملیات صنعتی  ایفا می‌کند. در تولید طیف گسترده‌ای از تابلوهای برق، برآورده کردن نیازهای خاص بخش صنعتی را برای رشد و موفقیت تضمین می‌کند.

یکی از جنبه‌های کلیدی در طراحی و ساخت تابلو برق سفارشی‌سازی است. زیرا هر تاسیسات صنعتی برای تابلوهای الکتریکی خود به الزامات و مشخصات منحصربه‌فردی نیاز دارد. بنابراین، نیازهای خاص آن‌ها را بشناسد. بدین ترتیب، تابلوهایی طراحی و ساخته می‌شوند که دقیقا نیازهای سفارش‌دهنده را برآورده خواهند کرد.

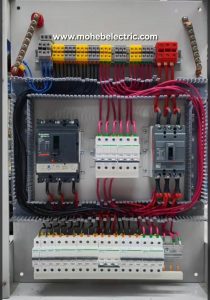

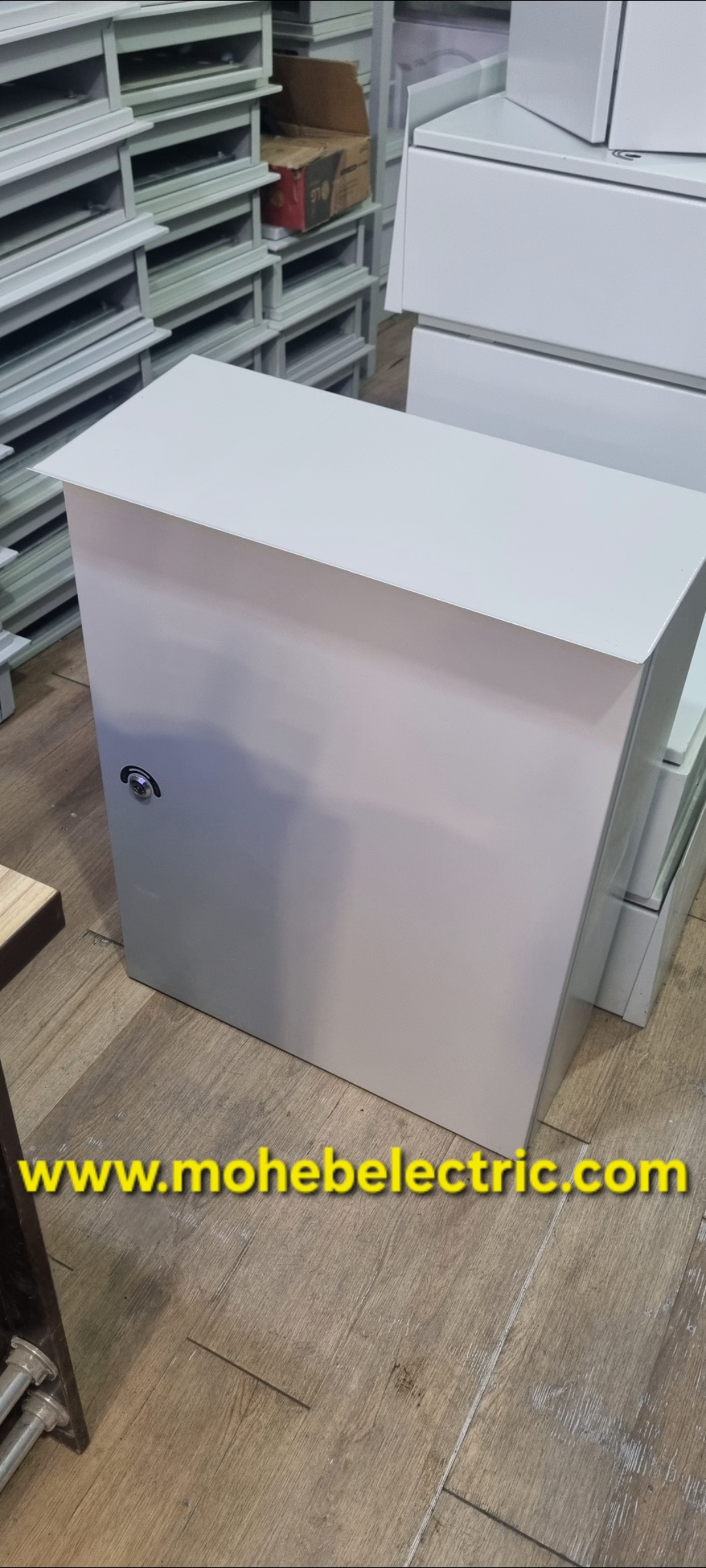

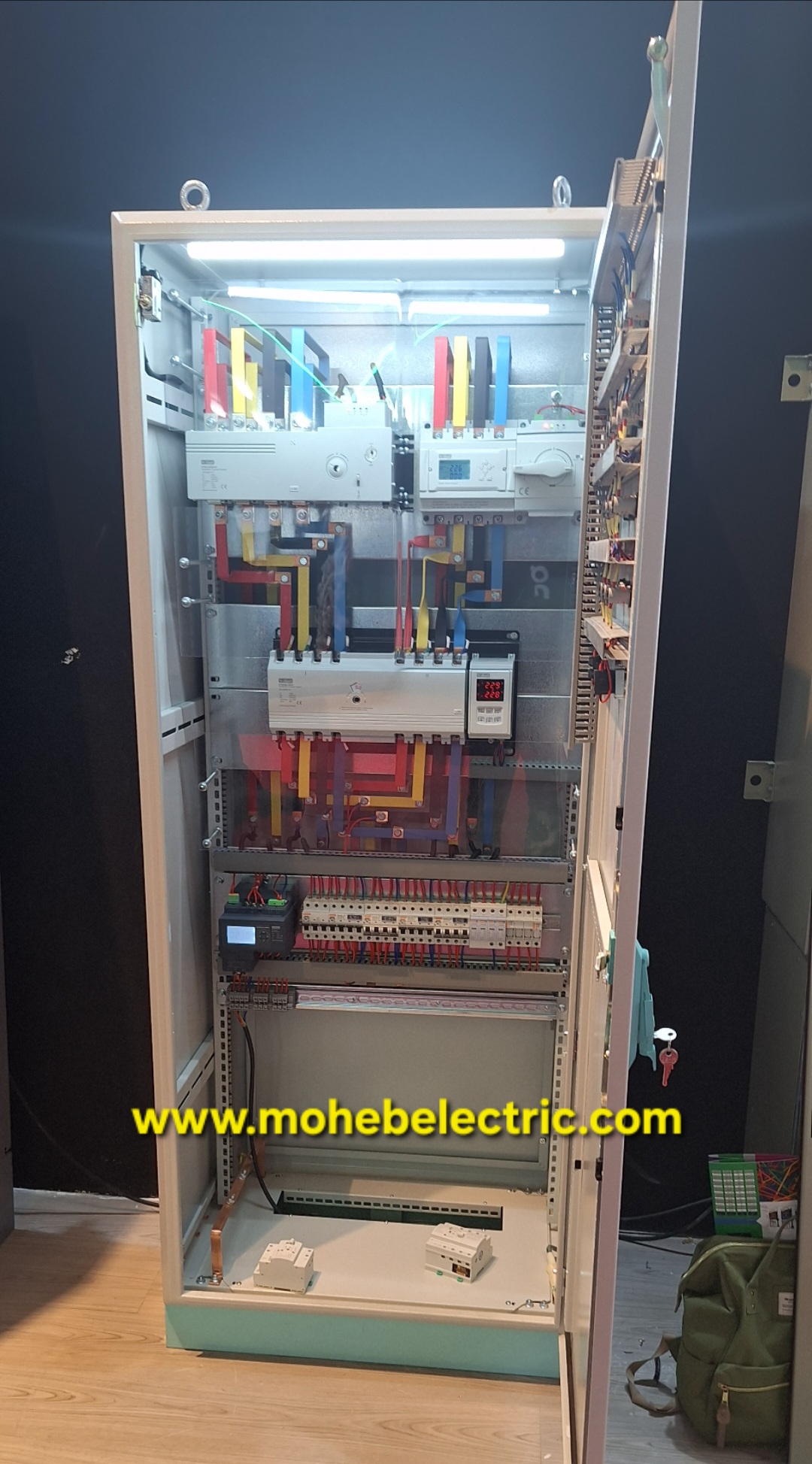

تابلوهای برق صنعتی به صورت محفظه هایی هستند که درون آن ها قطعات و تجهیزات کنترل برق نصب می شود. این محفظه در برابر عوامل محیطی از تجهیزات و قطعات خود محافظت کرده و مانع برق گرفتگی افراد نیز می شود.  معمولا این تابلوها از جنس های مختلفی مثل فلز، پلی کربنات و کامپوزیت ساخته شده اند و تجهیزات داخلی آن ها بسته به کاربرد تابلو برق متفاوت هستند.

در داخل محفظه تابلوی برق صنعتی تجهیزات الکتریکی یا الکترونیکی مانند سوئیچ‌ها، دستگیره ‌ها و نمایشگرها به صورت منظم در ردیف های عایق بندی شده قرار می گیرند؛ بنابراین اپراتور به آسانی می تواند آن ها را کنترل، تعمیر و تعویض نماید.

کاربردهای تابلو برق صنعتی

همان طور که در قسمت مقدمه بیان کردیم تابلو برق صنعتی کاربردهای مختلفی دارد که برخی از آن ها به شرح زیر است:

• جلوگیری از شوک الکتریکی و برق گرفتگی افراد
• محافظت از تجهیزات و قطعات داخلی خود در برابر عوامل جوی مانند باد، باران و برف
• تقسیم مساوی برق بین تجهیزات و قطعات
• تولید و توزیع و تبدیل انرژی برق بین تجهیزات مختلف
• به دلیل داشتن فیوزها و قطع‌کننده‌های مدار از نشتی جریان برق جلوگیری می کند.
• تأمین‌کننده انرژی‌ها الکتریکی

انواع تابلو برق صنعتی

تابلو برق صنعتی از لحاظ ساختار به انواع گوناگونی دسته بندی می شود که در ادامه معرفی آن ها می پردازیم.

1. تابلو های Metal Enclosed: این تابلوها دارای یک محفظه فلزی هستند که در داخل آن ها تمام  تجهیزات الکتریکی شامل کليدها، ترانس هاي جريان و ولتاژ، لوازم اندازه گيري، شينه ها نصب می شود. تابلو های Metal Enclosed به دو دسته تابلوهاي Metal Clad و تابلوهای Compartment Type تقسیم می شوند.
2. تابلو های Metal Clad: در تابلو برق صنعتی Metal Clad محفظه های مختلف به صورت جداگانه وجود دارند تا هنگام ایجاد خطا در یک محفظه، سایر محفظه ها آسیب نبینند و دچار خطا نشوند.
3. تابلو های Compartment Type: این تابلوها نوعی دیگری از تابلو برق های Metal Enclose هستند که بر خلاف تابلو برق صنعتی Metal Clad محفظه ها در آن ها ب هم متصل هستند و از یکدیگر جدا نیستند.
4. تابلو برق کشویی (Withdrawable): تابلو برق صنعتی کشویی معمولا به منظور کنترل موتورها به کار می روند و از ایمنی بیشتر و سرویس راحت تر برخوردار هستند.
5. تابلو برق های رک (Rack): شکل محفظه تابلو برق رک به صورت قفسه بوده و محل نصب انواع محفظه های کنترل، مخابراتی، اندازه گیری و الکترونیکی روی این تابلو برق است.
6. تابلو برق Swing: این مدل تابلو برق صنعتی از نوع تابلو برق رک است و به دلیل داشتن درب شیشه ای متحرک قیمت بالایی دارد. در تابلو برق Swing پشت تجهیزات قابل مشاهده بوده و دسترسی به آن ها راحت است.

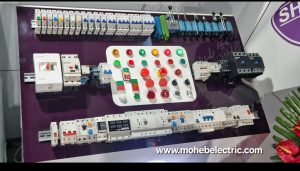

تجهیزات داخلی تابلو برق صنعتی

در انواع تابلو برق صنعتی، تابلو برق فشار ضعیف و تابلو برق خانگی محل نصب از اهمیت بالایی برخوردار است و تاثیر زیادی روی نحوه ساخت تابلو برق دارد. از لحاظ محل نصب انواع تابلو برق صنعتی و خانگی به دو دسته داخلی و بیرونی تقسیم می شوند.

1. داخلی (Indoor): محل نصب نوع داخلی تابلو برق در محیط بسته شامل داخل سالن، سوله، کارگاه است.
2. فضای باز (Outdoor): تابلو برق های بیرونی یا فضای باز به صورتی طراحی و ساخته شده اند که می توان آن ها در محیط باز نصب کرد.


   انواع تابلو برق بر اساس ولتاژ

   تابلو برق ها بسته به سطح ولتاژی که دارند در دسته به شرح زیر قرار می گیرند.

   • تابلو برقHV یا فشار قوی: ولتاژ مصرفی بین ۳۶ هزار تا ۴۰ هزار ولت که نگهداری این گروه از تابلو بسیار حائز اهمیت بوده و برای نگهداری آن ها از گاز SF6 (به علت عدم واکنش پذیری) استفاده می شود.
   • تابلو برقMV یا فشار متوسط: ولتاژ مصرفی بین هزار تا ۳۶ هزار ولت که خود به انواع مختلفی از جمله تابلو برق صنعتی فشار متوسط زیر سطحی، متال اینکلودز، پد شده ، کشویی، عایق گاز، متال چلد و.. تقسیم می شود.
   • تابلو برق LV یا فشار ضعیف: ولتاژ مصرفی کمتر از ۱۰۰۰ ولت که بر اساس نوع ساختمان به دسته بندی های متفاوتی از جمله تبالو برق صنعتی رک، دیواری، میزی و ایستاده تقسیم می شود.تجهیزات داخلی تابلو برق صنعتیتابلو برق صنعتی در محفظه داخلی اش تجهیزات زیادی اعم از کنتاکتور، کلیدهای جدا کننده، کلیدهای قدرت، رله های کنترل فاز، تایمر ها یا رله های زمانی و.. دارد که در ادامه مهم ترین آن ها به طور کامل برای تان توضیح داده شده است.

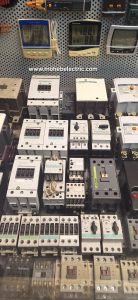

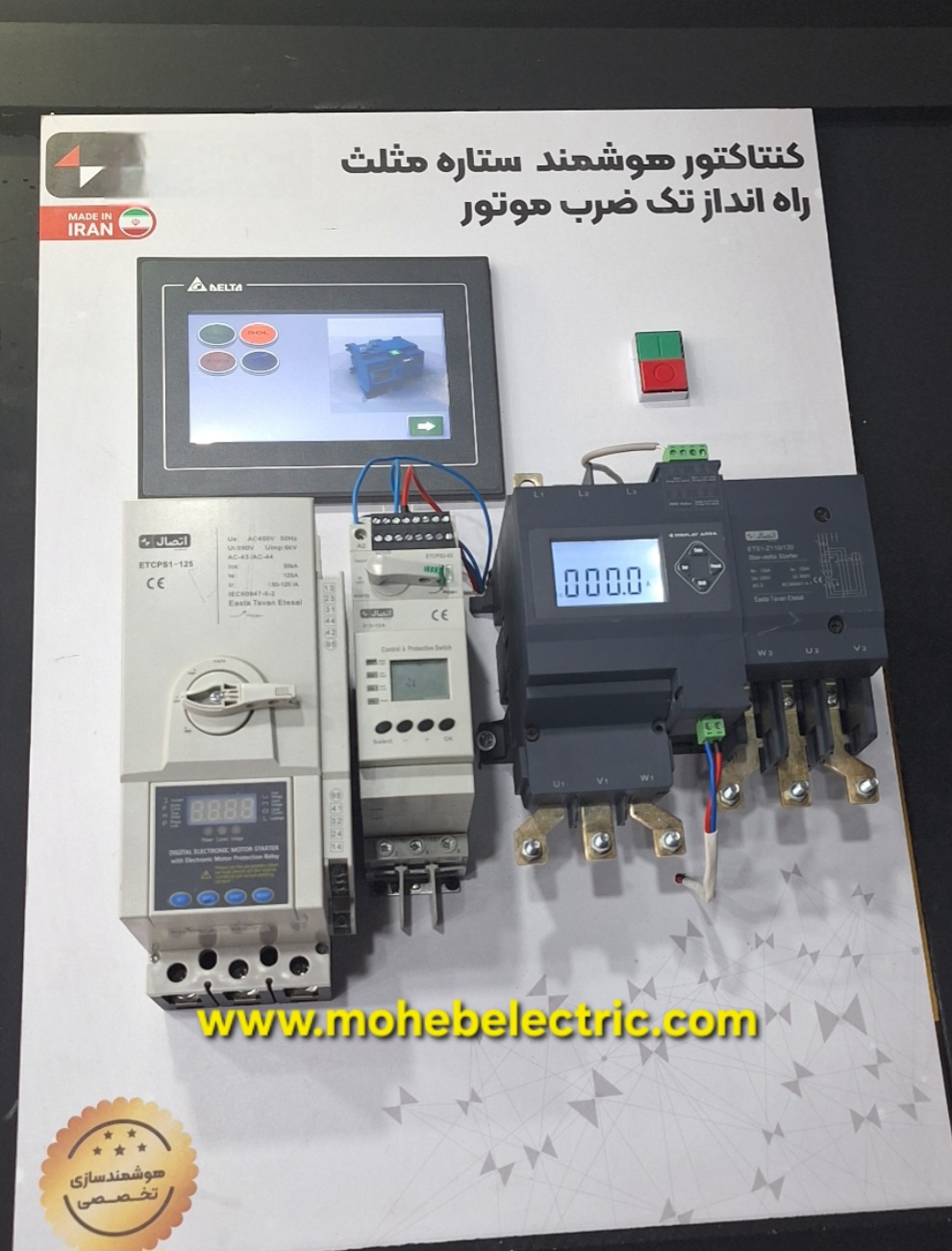

   • • کنتاکتور: یکی از قطعات کلید زنی الکتریکی در تابلوها، کنتاکتورها هستند که وظیفه اصلی شان قطع و وصل کردن مدار به صورت مکانیکی است. این تجهیزات از نظر ساختاری به هم پیوسته و یکپارچه اند و تا حد زیادی به رله ها شباهت دارند ولی باید توجه کنید که کنتاکتورها عموما برای دستگاه هایی که با ولتاژ بالا راه اندازی می شوند مورد استفاده خواهد بود.

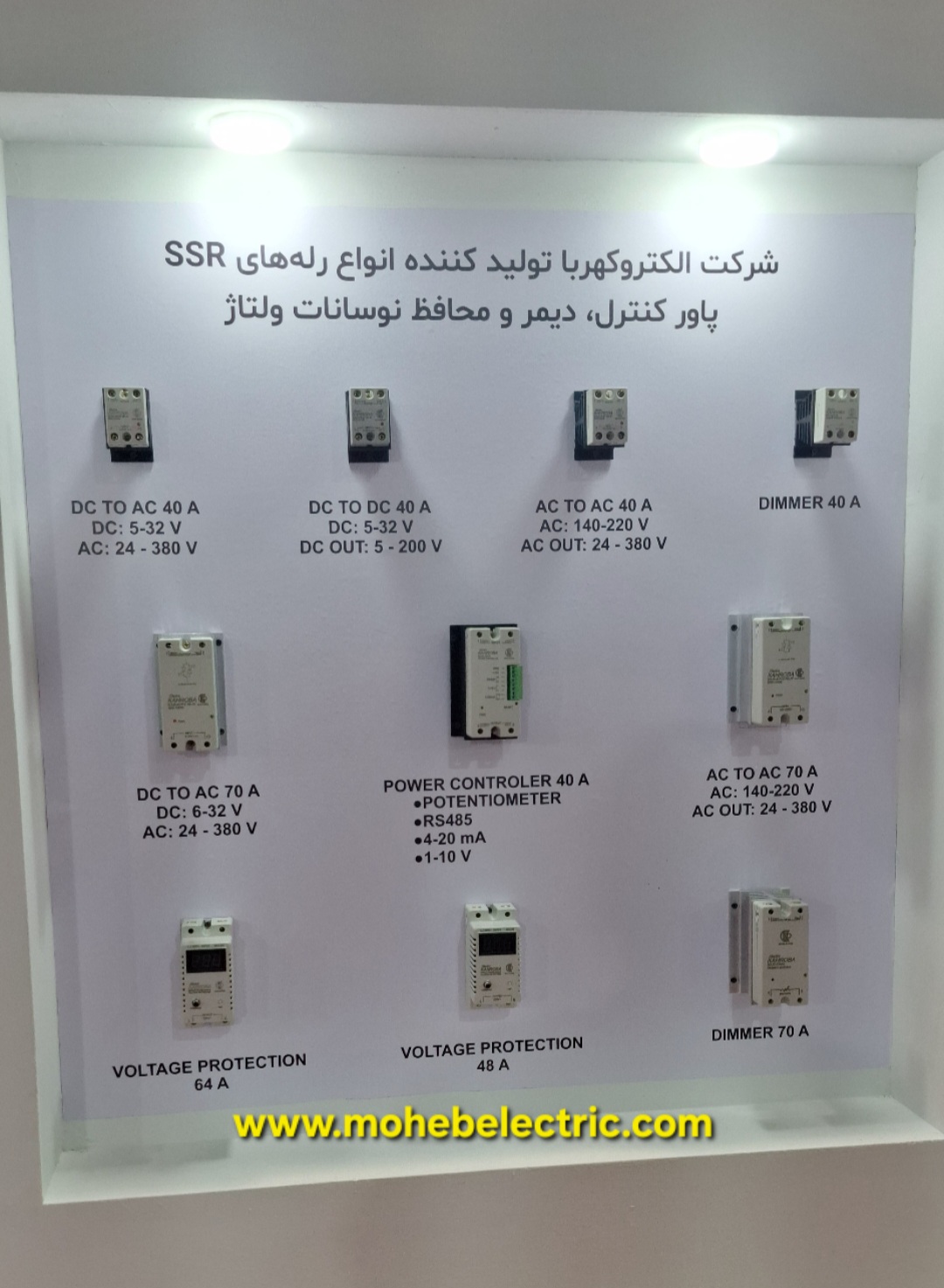

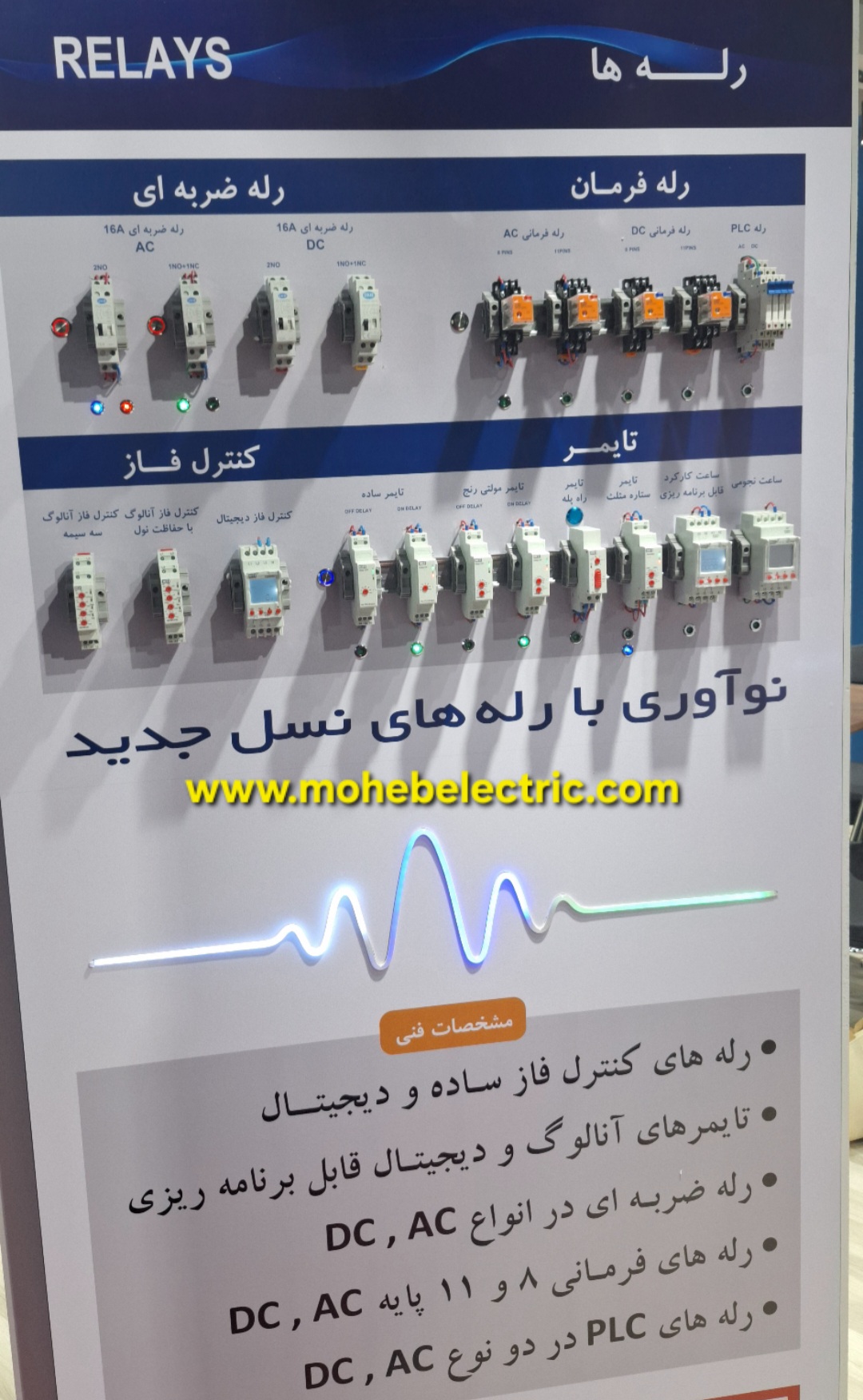

     • رله ها: در صورتی که خطایی بر اثر عوامل مختلف ایجاد شود از رله ها برای ارسال دستور قطع و وصل جریان استفاده می کنند؛ مدل های مختلف رله شامل رلۀ کنترل فاز ، رلۀ کنترل بار ، رلۀ زمانی یا تایمر است.

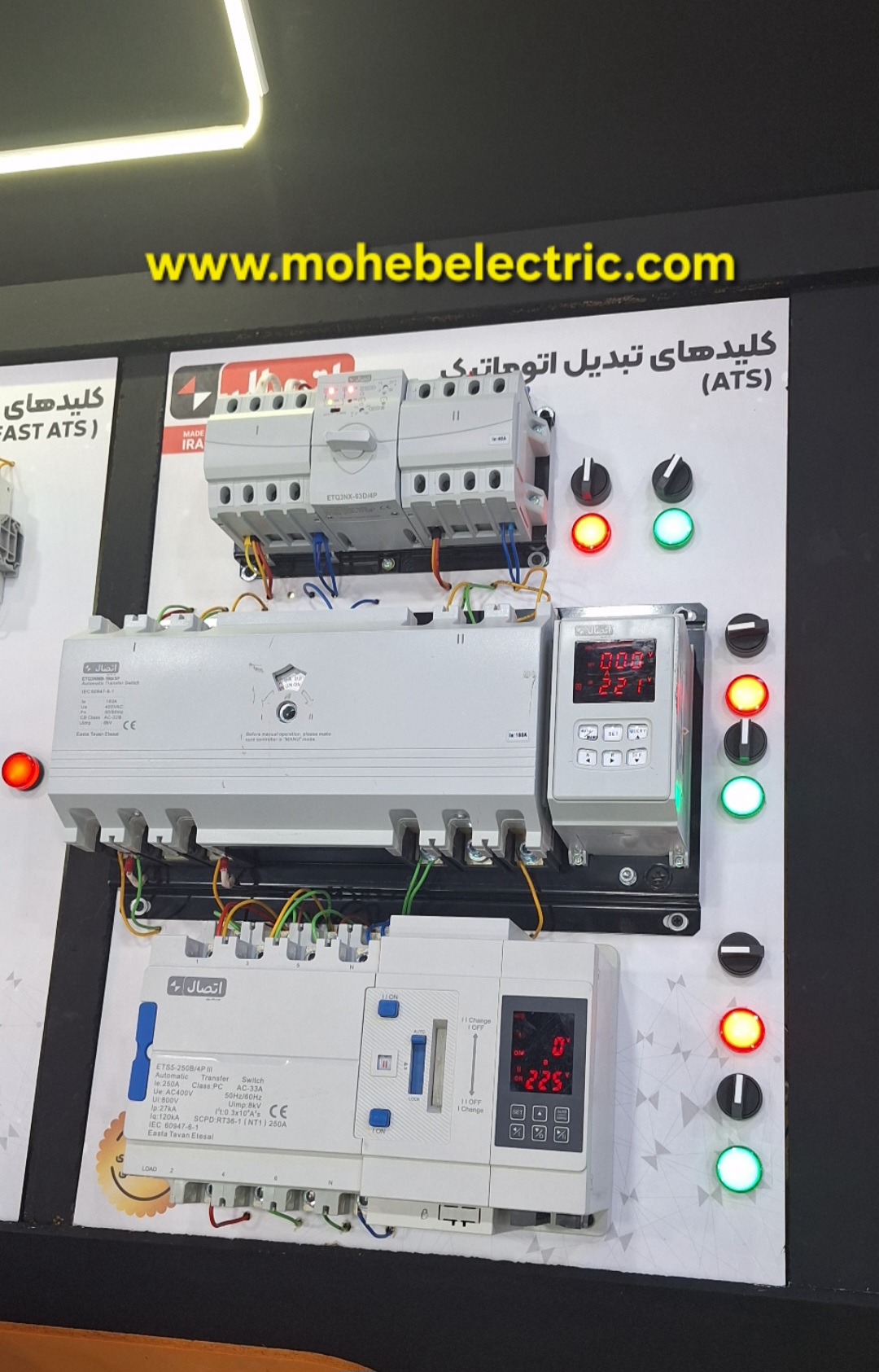

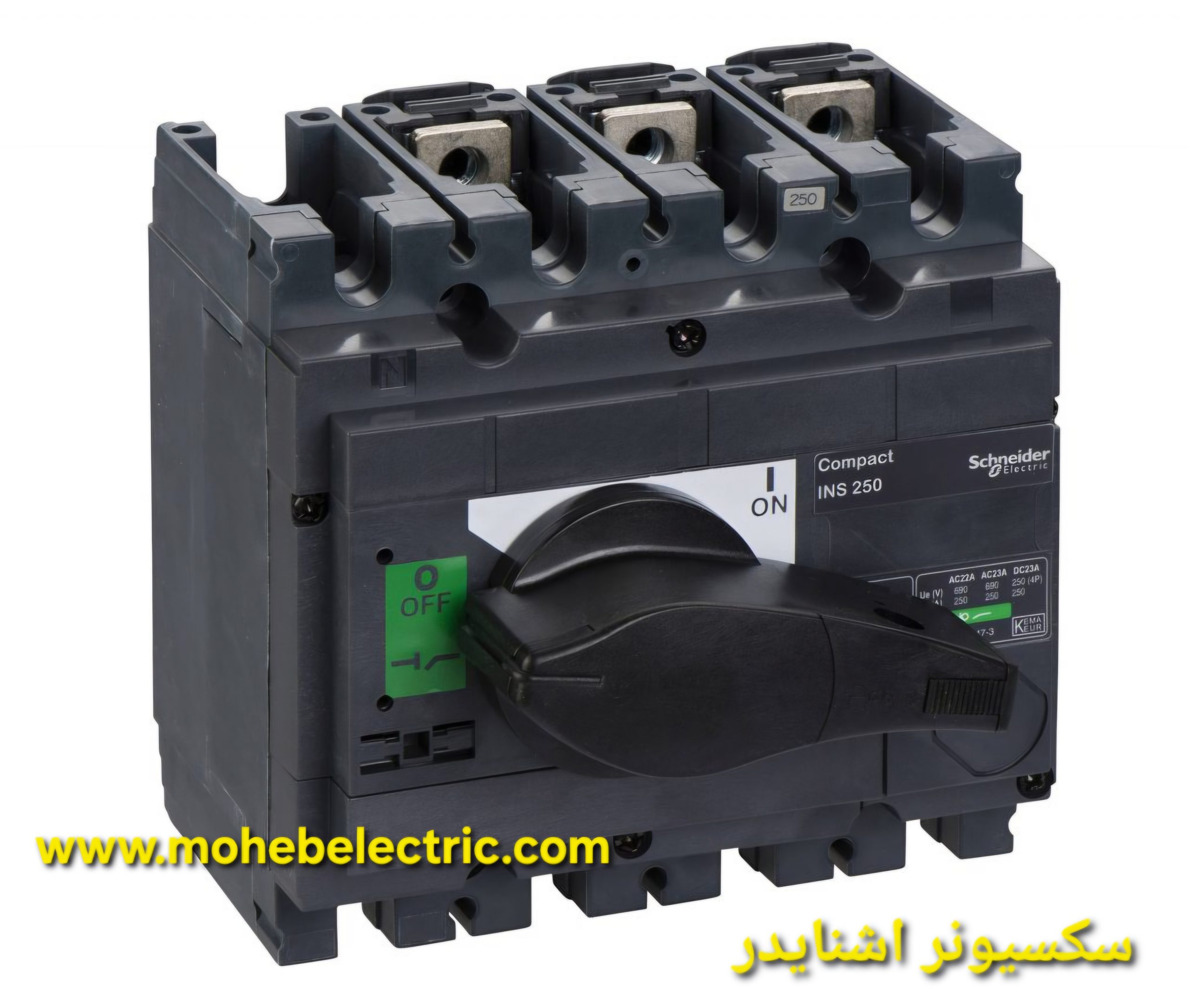

     • کلیدهای مختلف: در تابلو برق صنعتی کلیدهای گوناگونی مثل کلیدهای سلکتوری، غلتکی، بوش باتون، میکروسوئیچ، فلوتر سوئیچ وجود دارد. این کلیدها نیز از دسته تجهیزات قطع و وصل کردن مکانیکی مدار هستند که در صورت باز بودن می توانند مدار را با توجه به نیاز تعریف شده، جدا کنند. در زمینه نحوه عملکرد کلیدهای جدا کننده بهتر است بدانید که آن ها تنها در صورتیکه در بی باری کامل بوده و یا حریان ناچیزی از درون شان عبور کند قادر به قطع و وصل کردن مدار خواهند بود. همچنینی اگر قوس الکتریکی وجود داشته باشد، مکانیسم عمل خاصی جهت خاموش کردن قوس در نظر گرفته نشده است، بنابراین شما به هیچ عنوان نمی توانید از این کلیدها جهت قطع و وصل کردن مدار به هنگام روشن بودن دستگاه استفاده کنید.
     • تجهیزات اندازه گیری: قطعاتی مانند آمپرمتر، ولتمتر، واتمتر، فرکانس متر، کسینوس فی متر به منظور محاسبۀ پارامترهای متغییر در تابلو برق صنعتی استفاده می شود.
     • بدنه: بدنه تابلو برق صنعتی از جنس های مختلفی ساخته شده و در برگیرنده تمام اجزا و تجهیزات آن است.

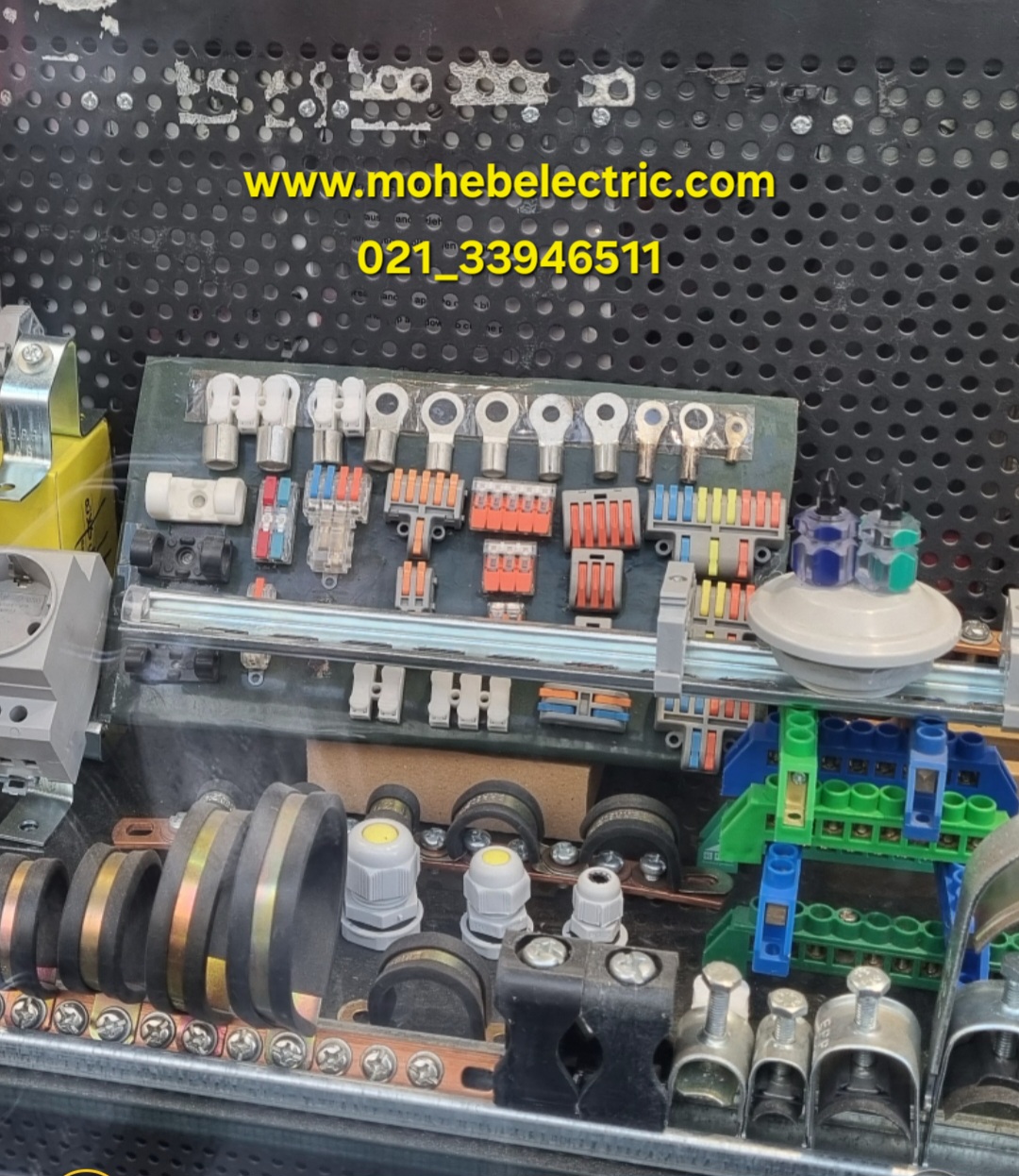

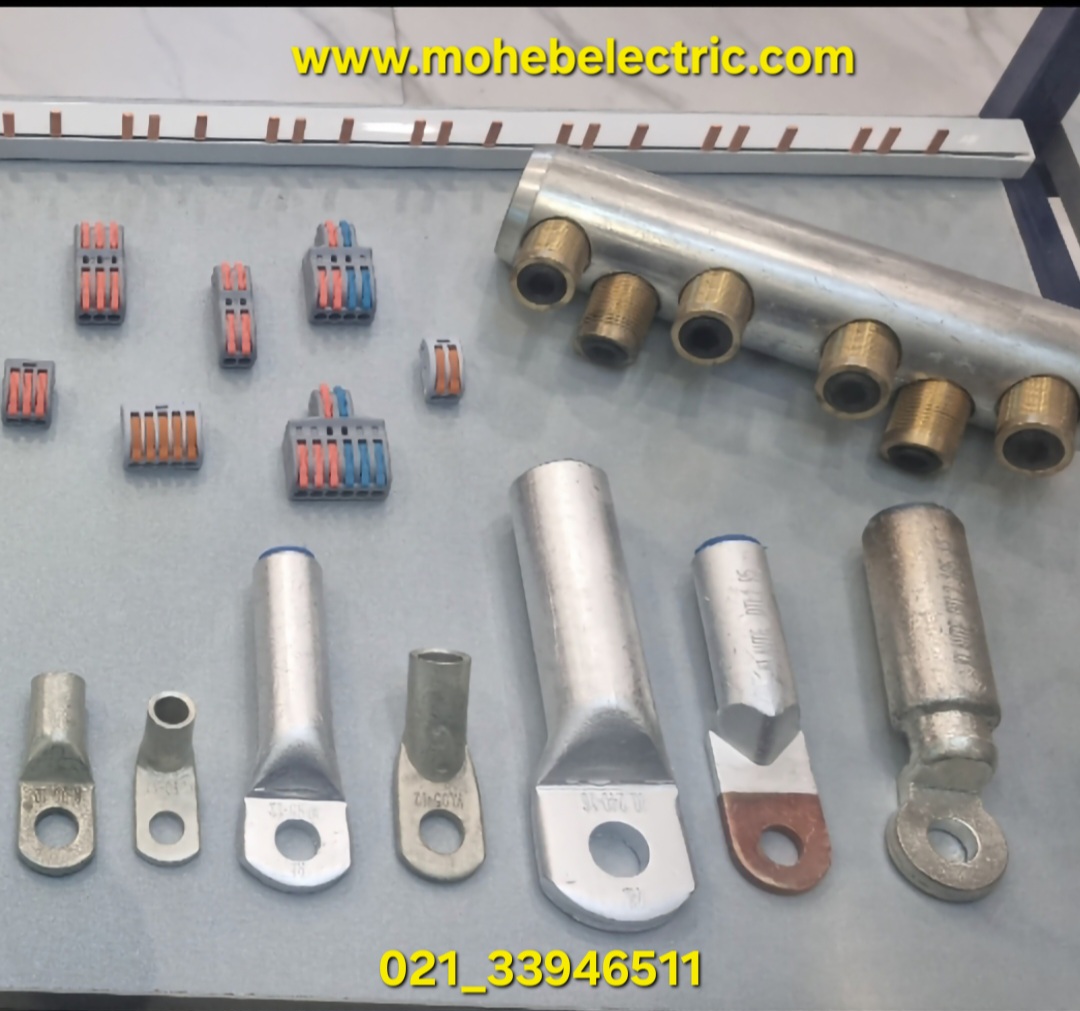

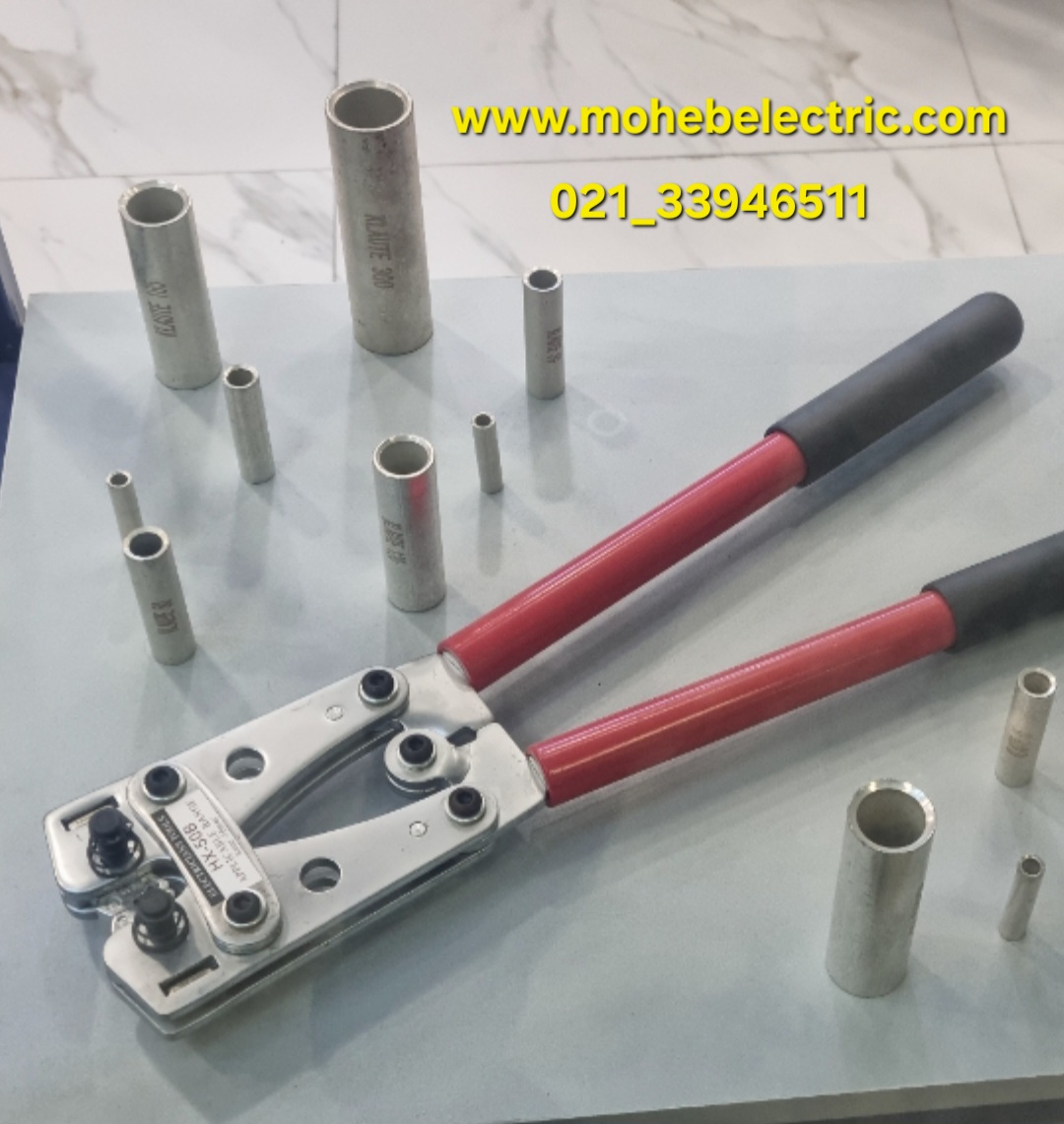

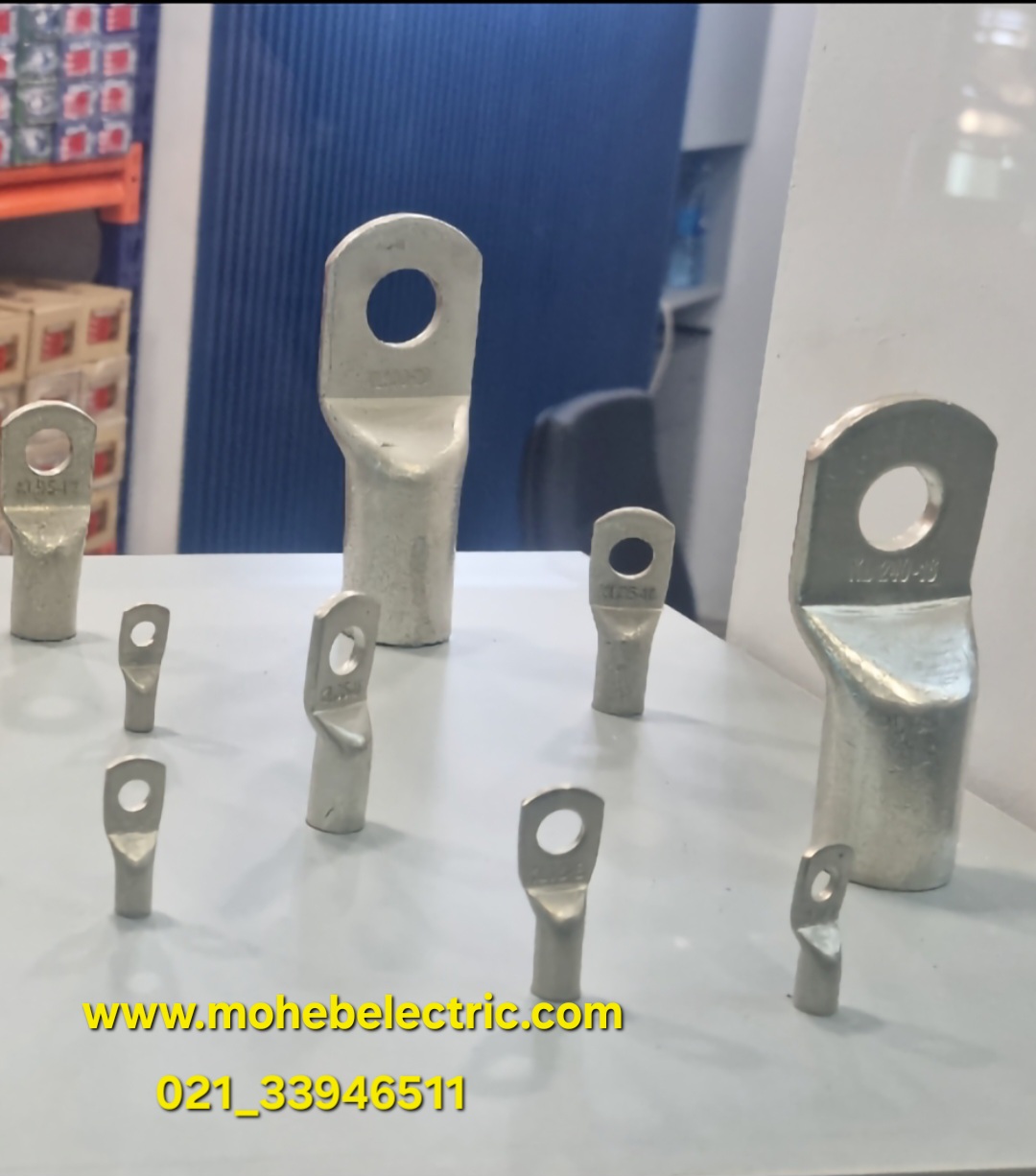

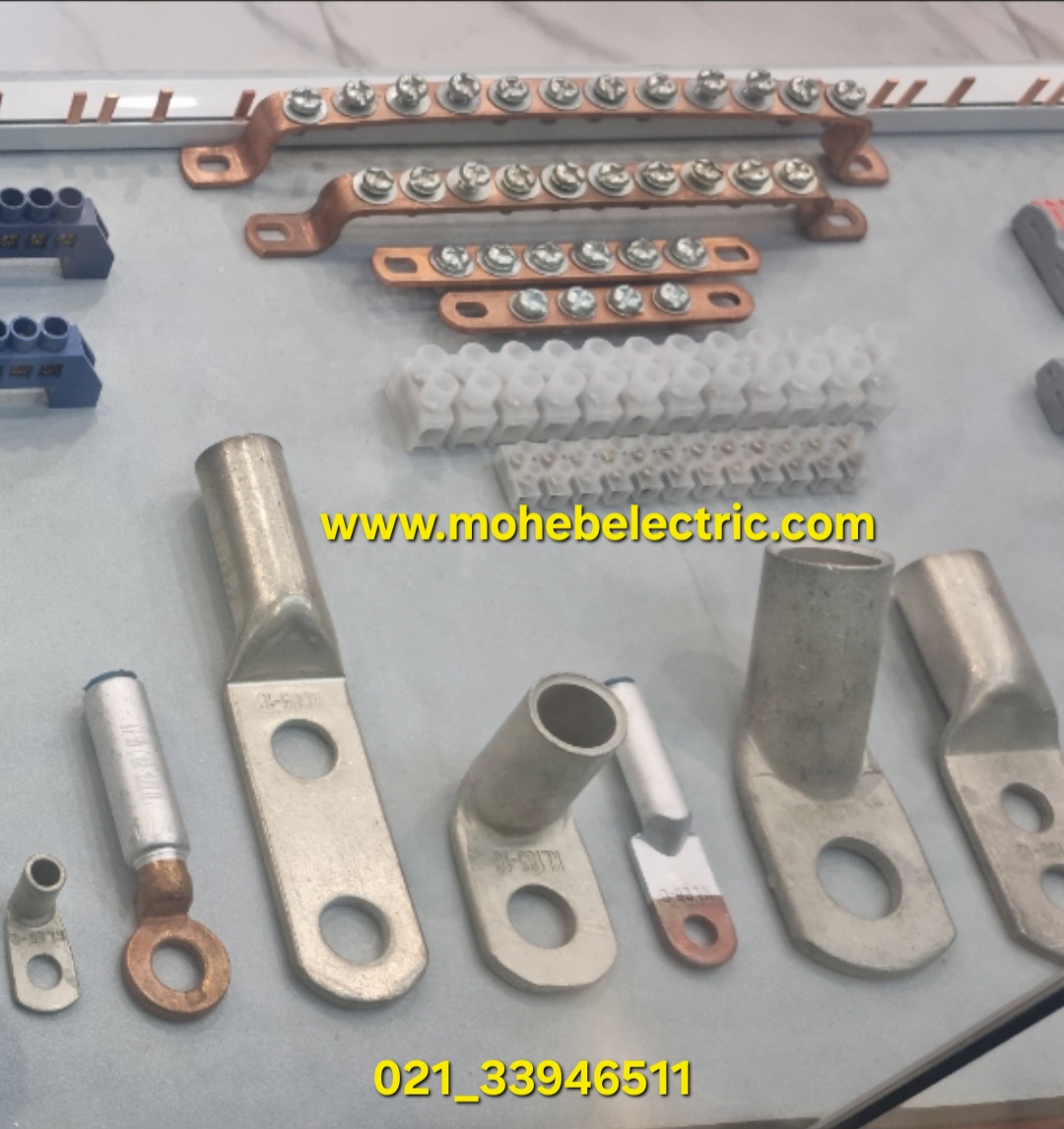

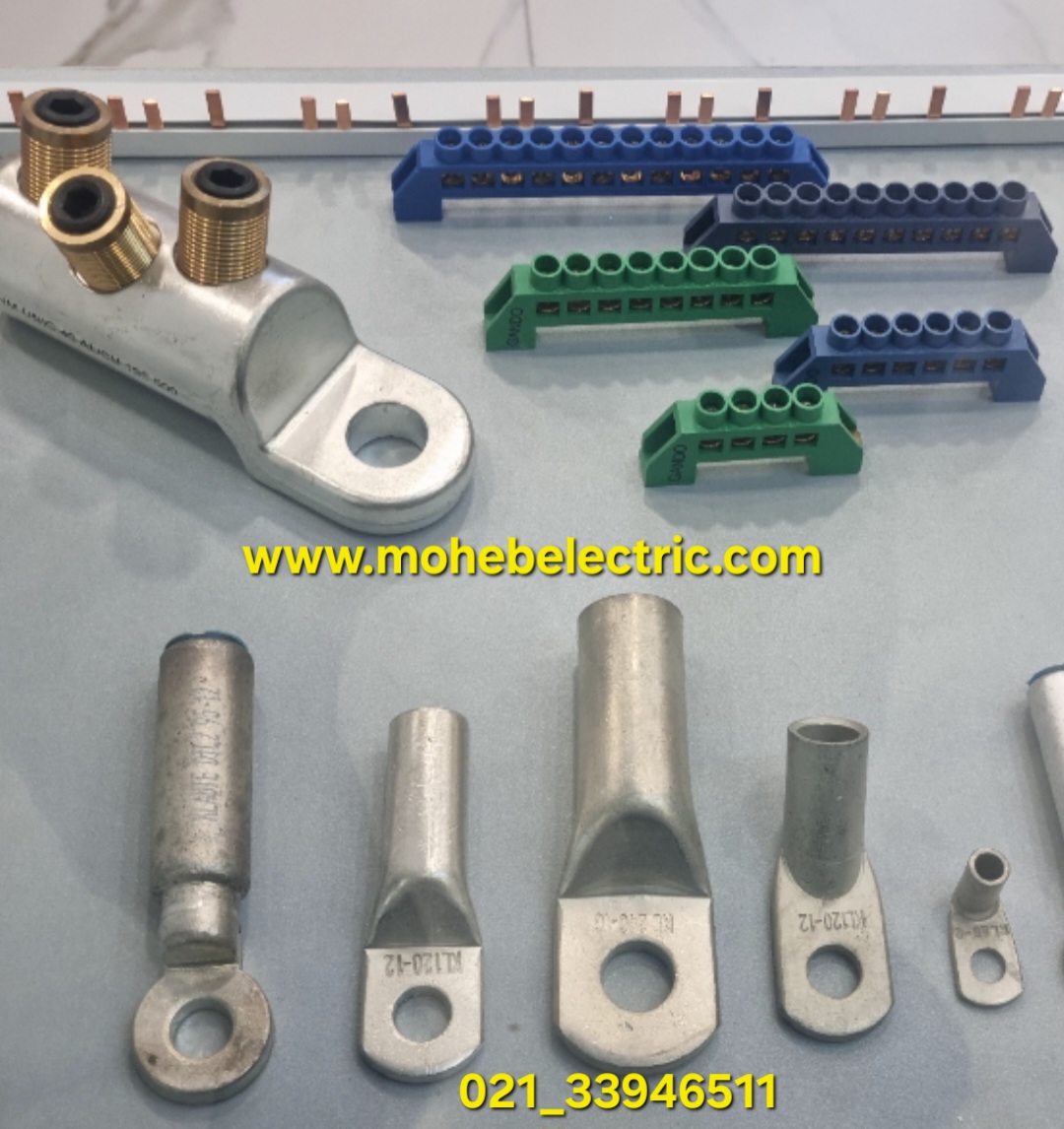

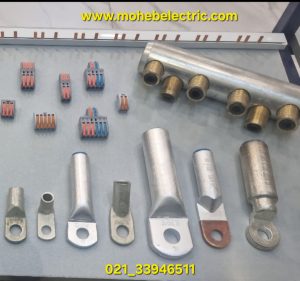

     • ارتباطات: وسایلی مثل کابلشو، سیم و شینه در تابلو برق برای ارتباط دادن بخش های مختلف به یکدیگر مورد استفاده قرار می گیرند.

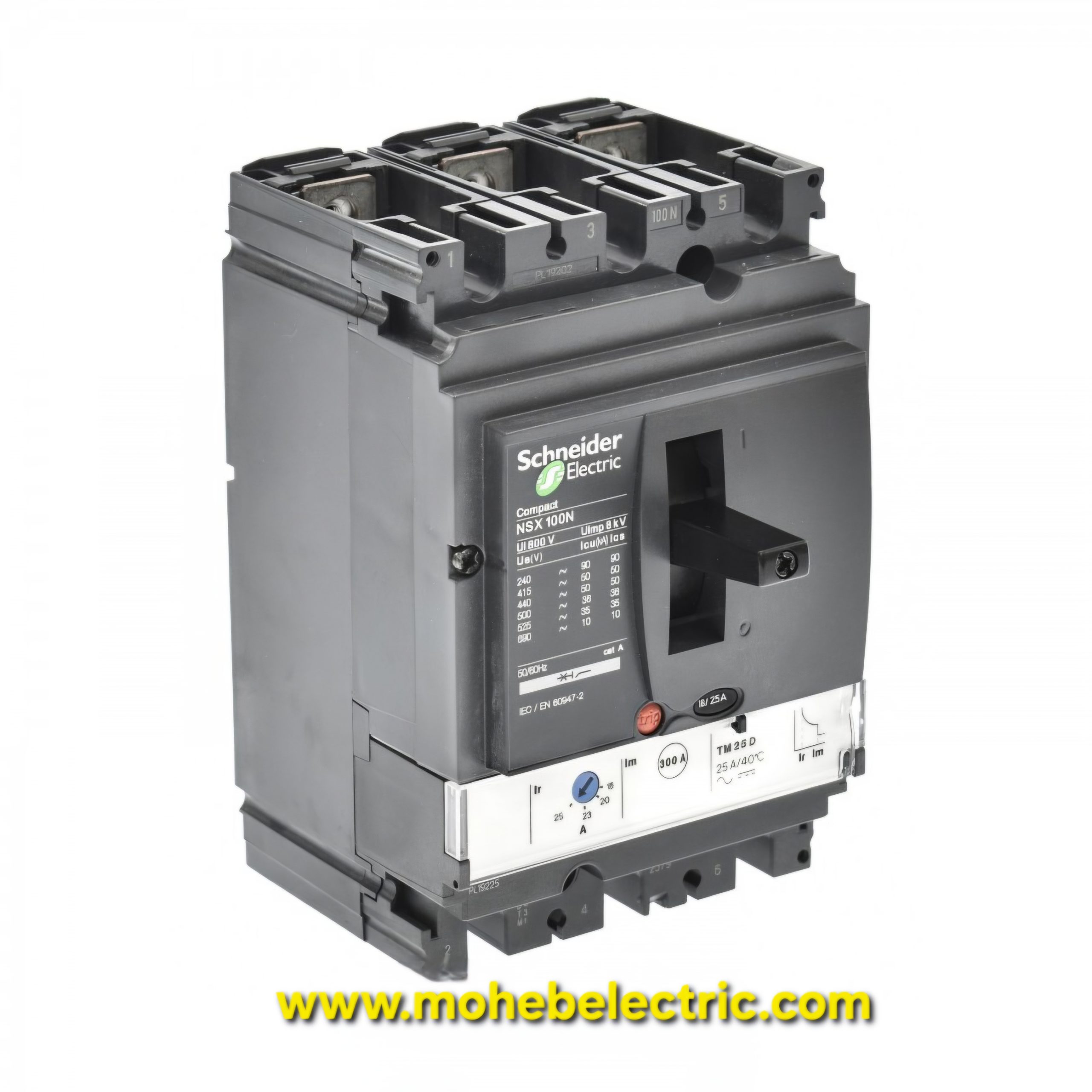

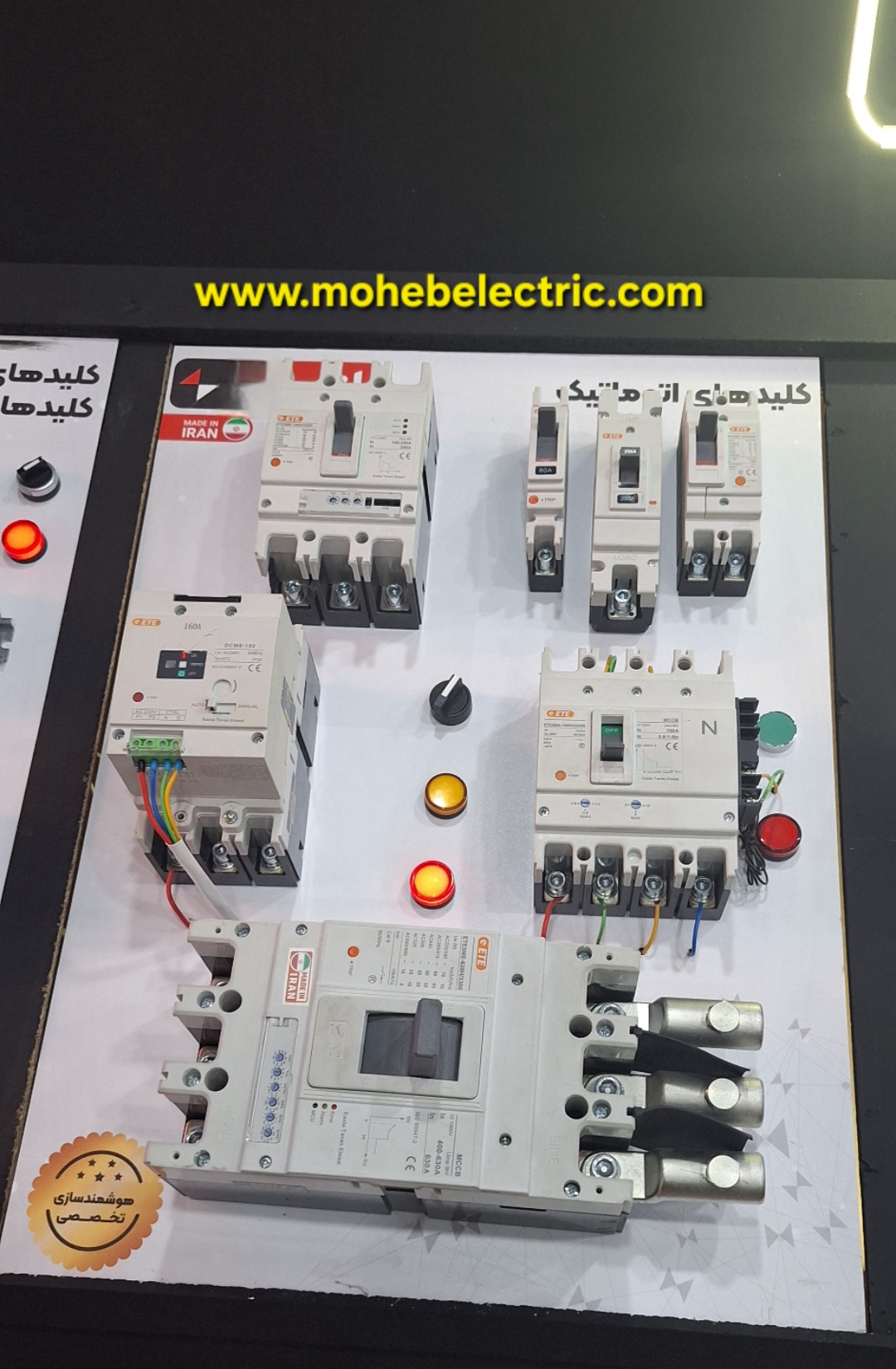

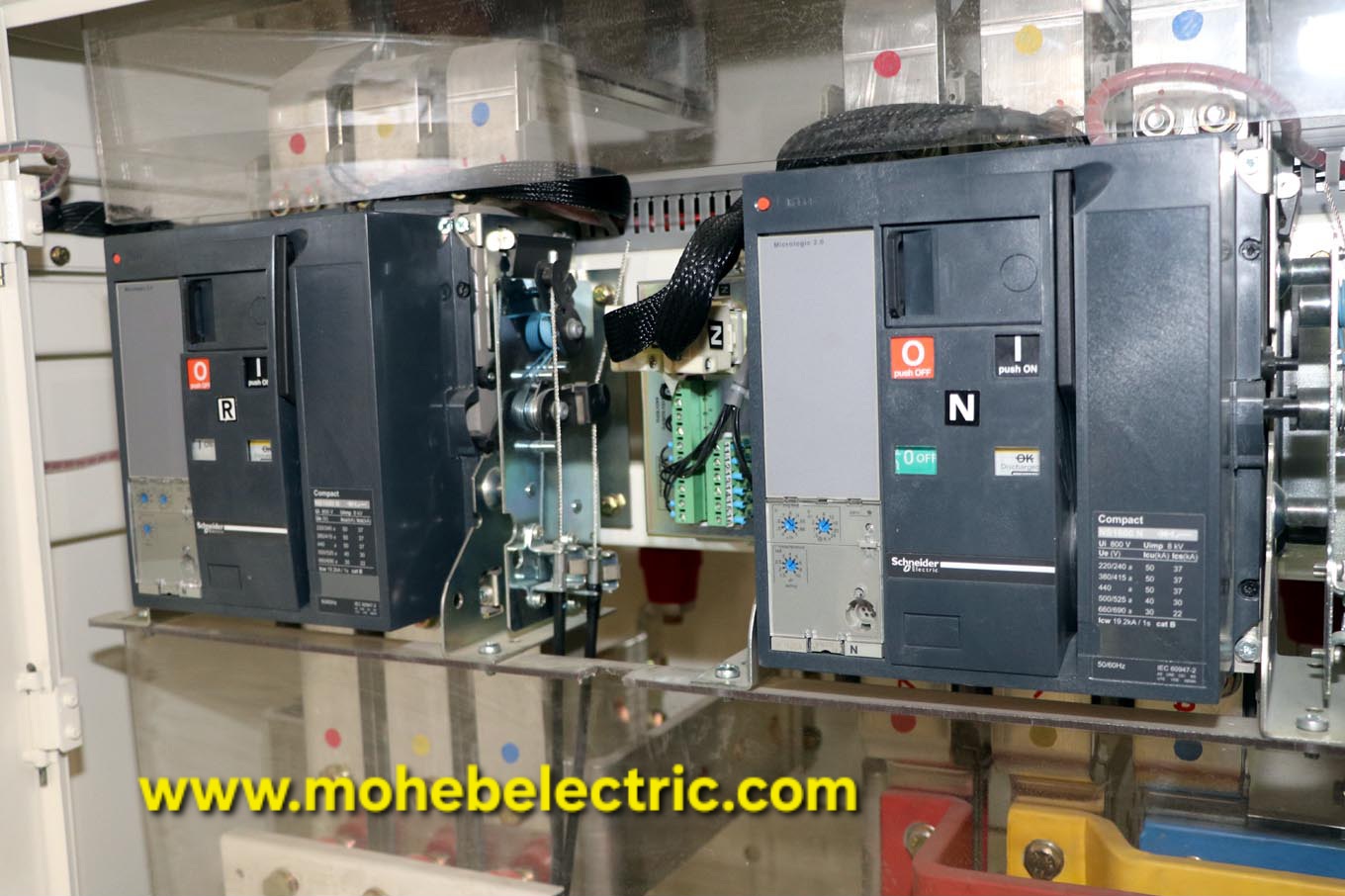

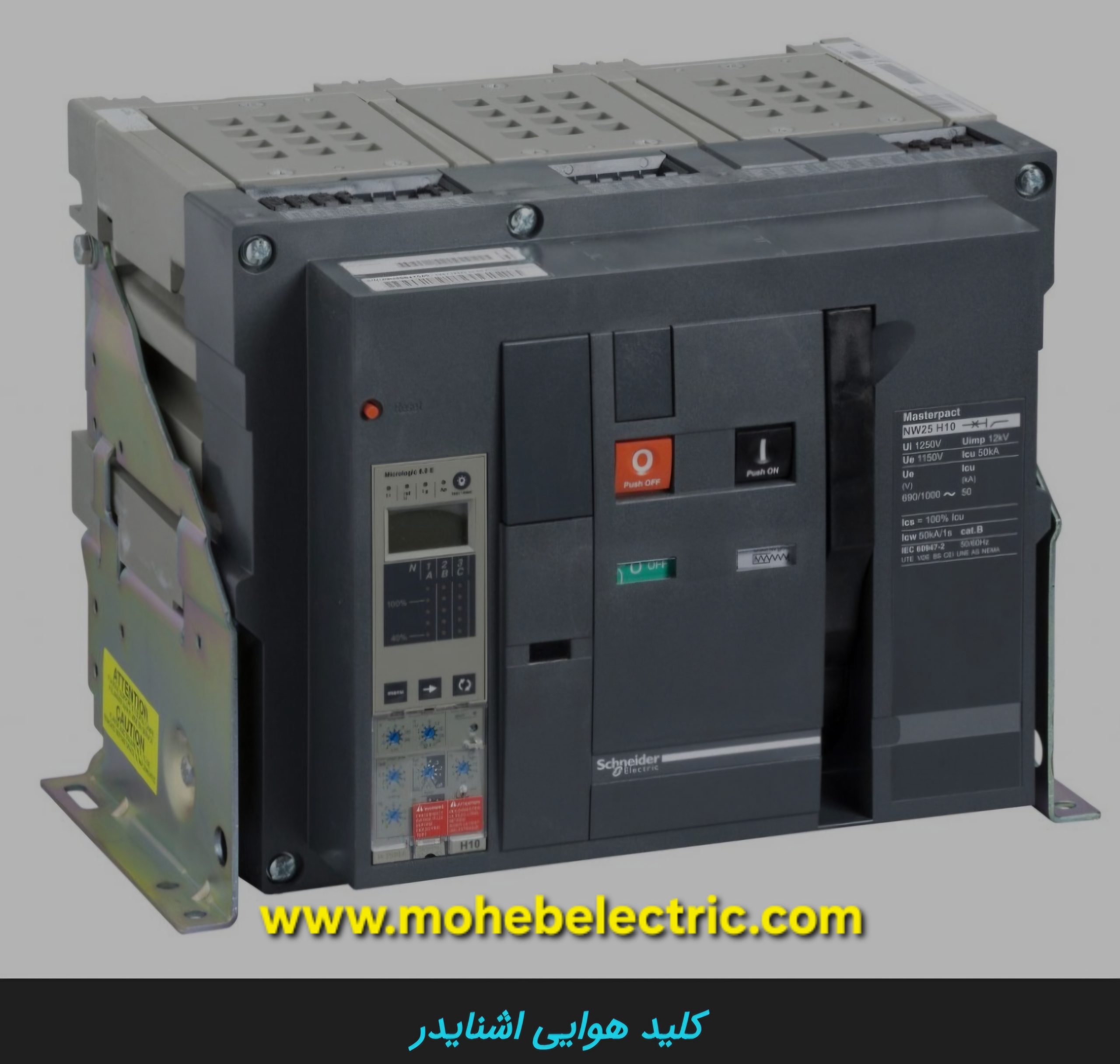

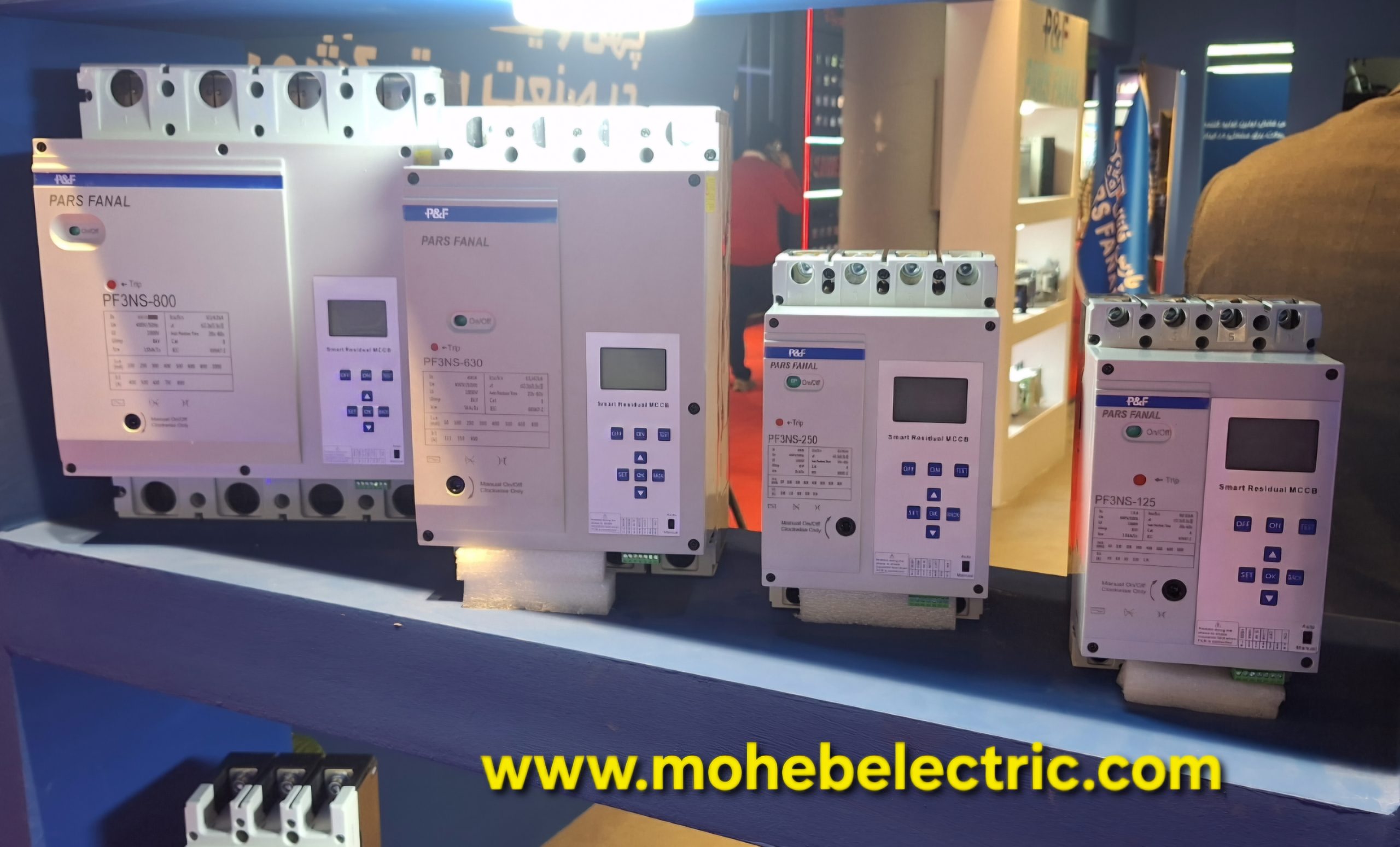

     • کلیدهای MCCB یا اتوماتیک: در تابلو برق صنعتی یک کلید بسیار کاربردی و مهم به نام کلید کمپکت وجود دارد که به کمک آن می توان جریان را چه در شرایط نرمال و چه در شرایط غیرنرمال (مانند اتصال کوتاه) به صورت مکانیکی قطع و وصل کرد.

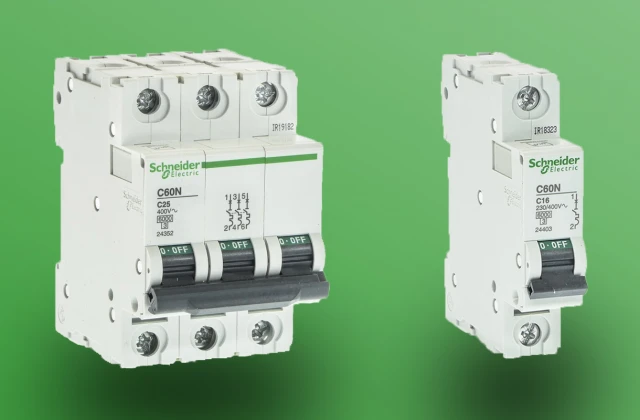

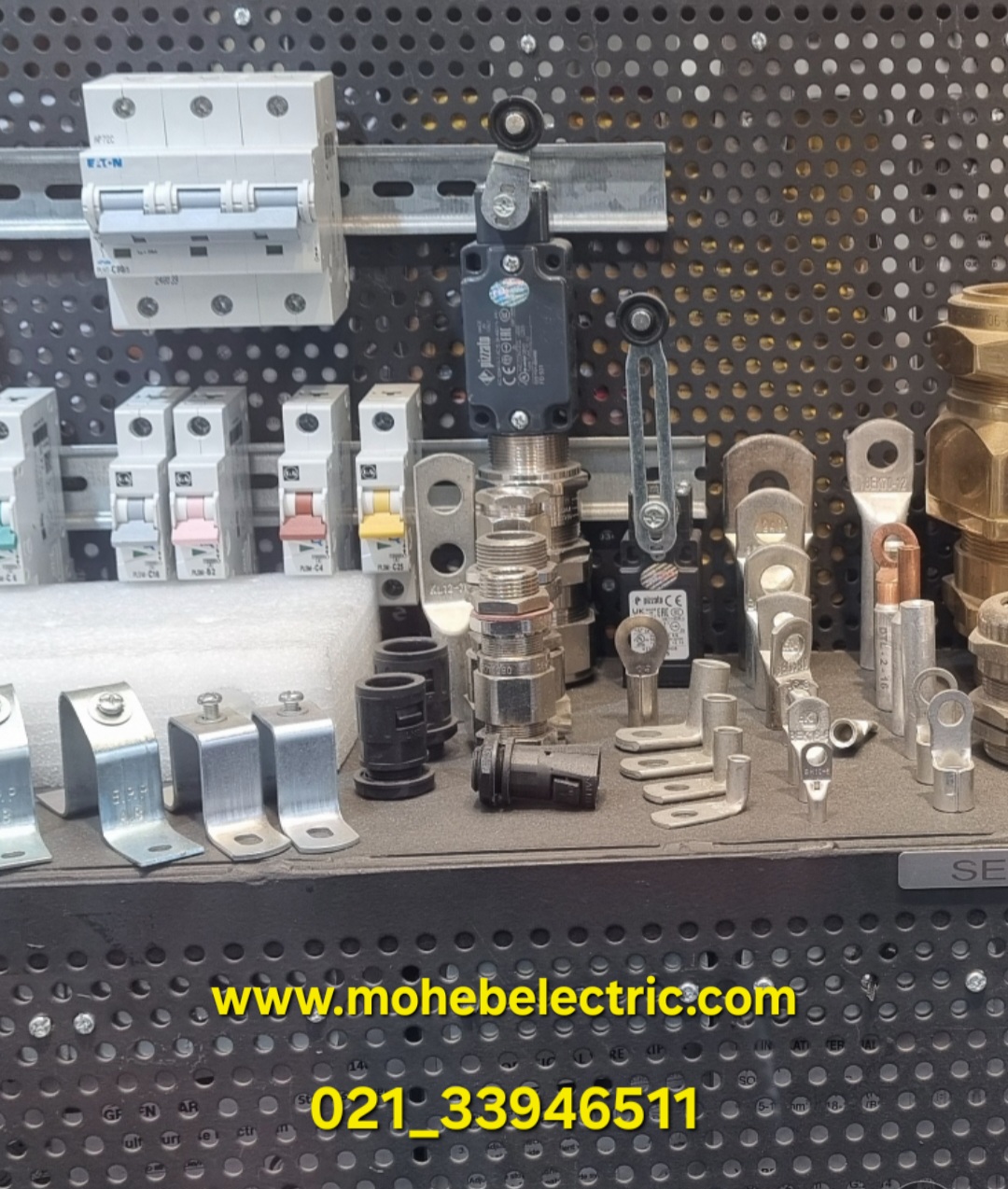

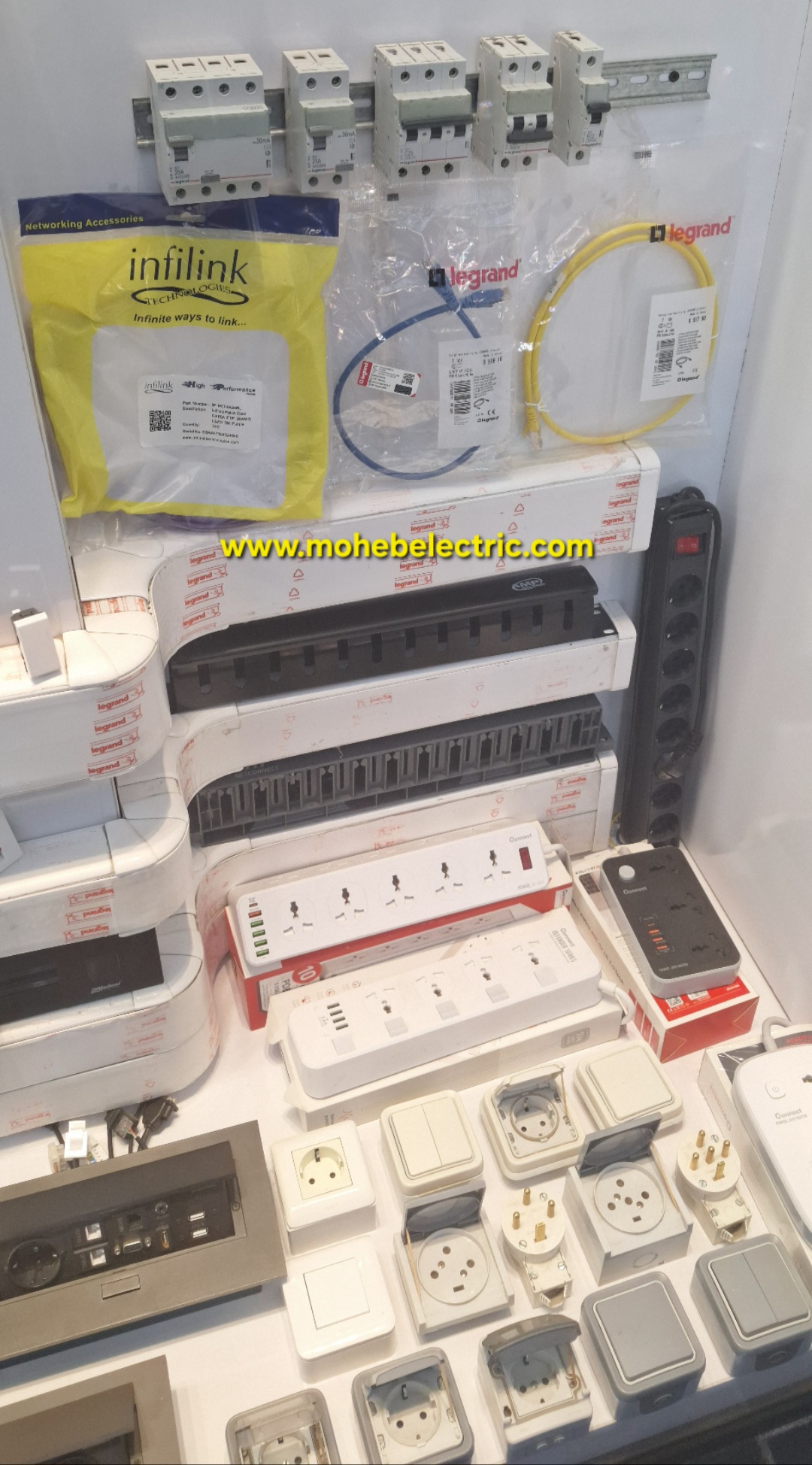

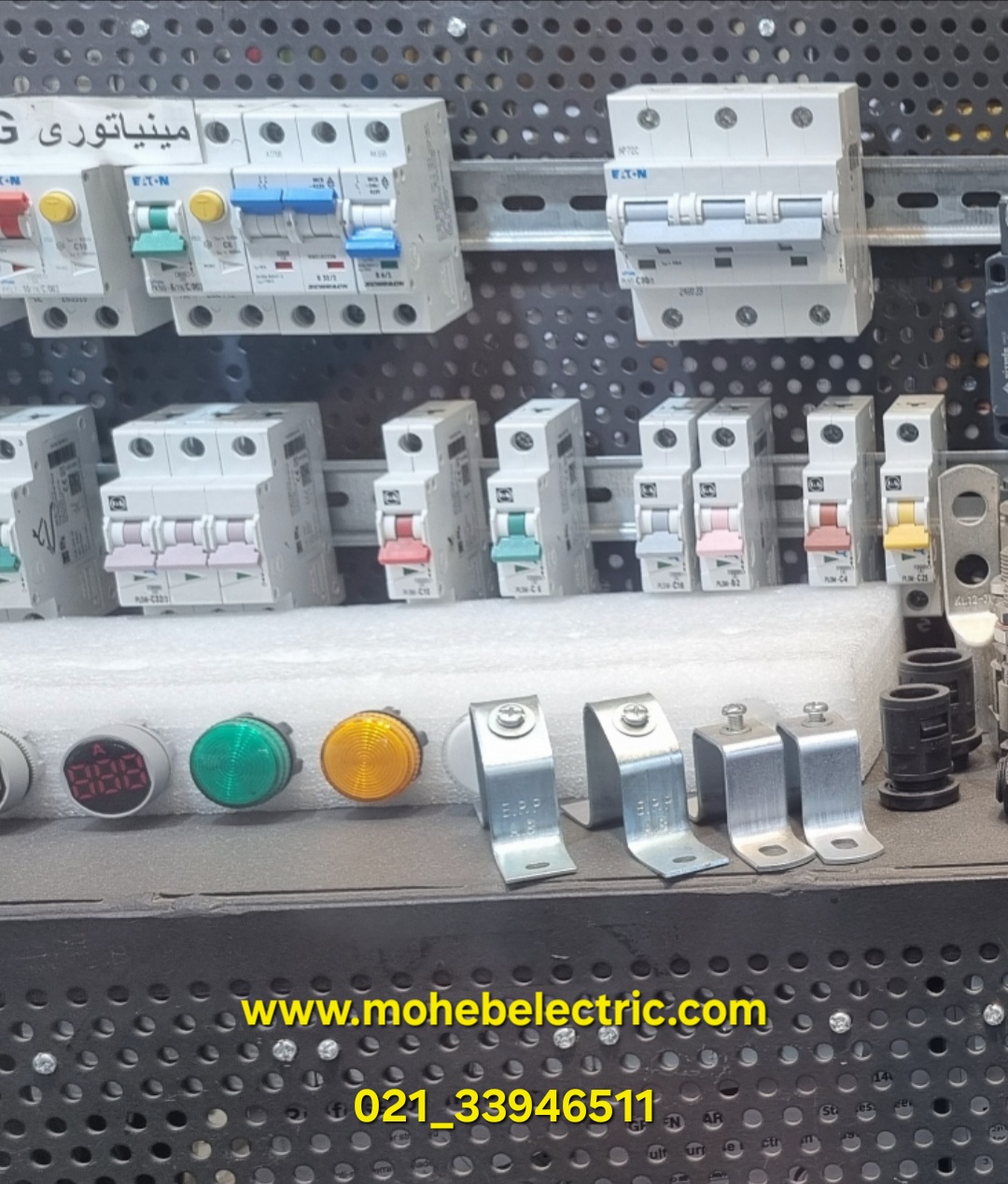

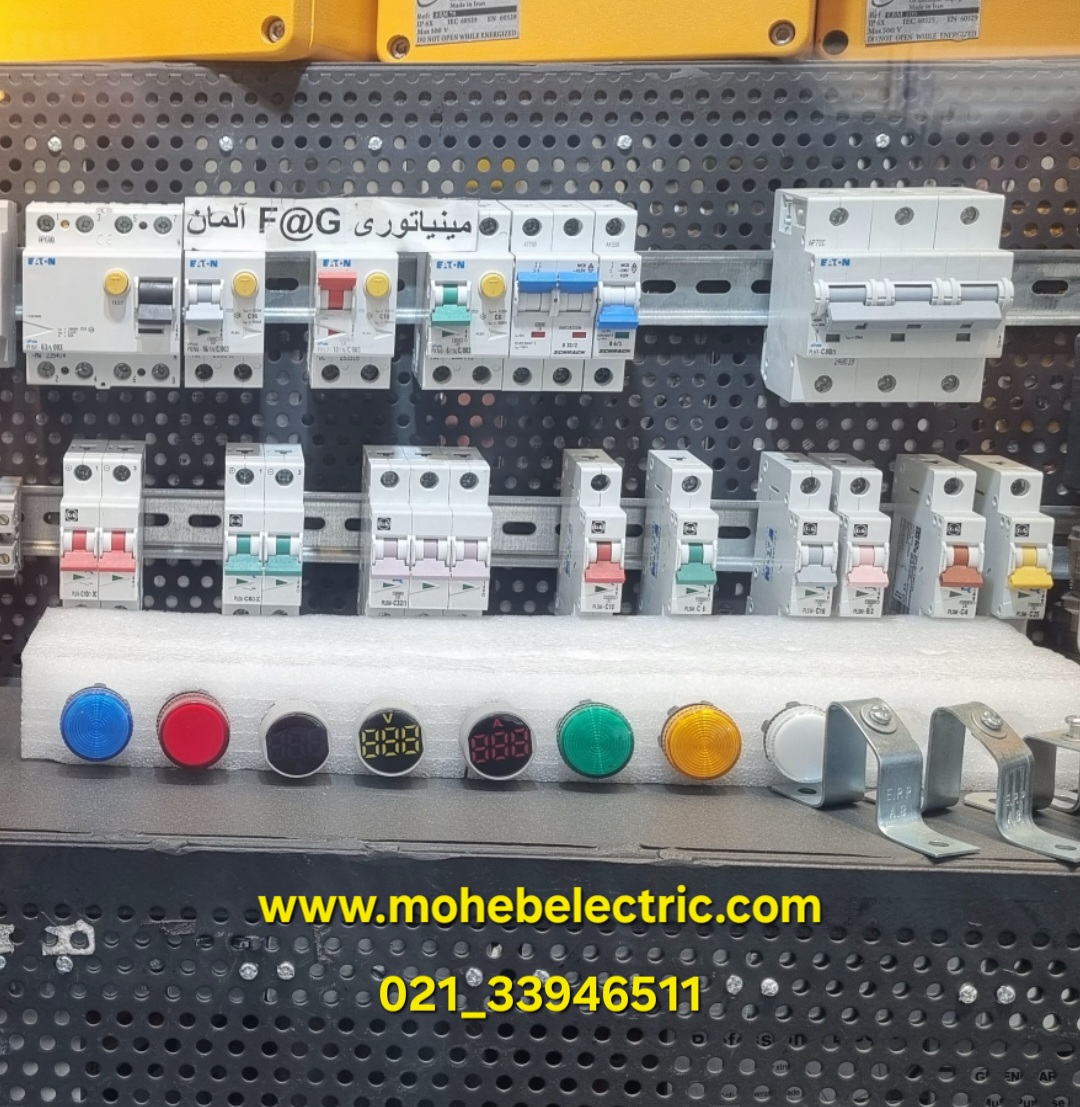

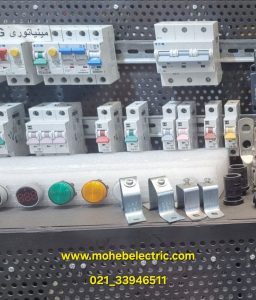

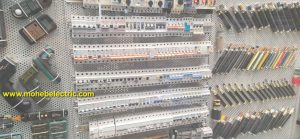

     • کلیدهای MCB یا مینیاتوری: کلیدهای مینیاتوری تجهیزاتی با عملکرد خودکار هستند که معمولا در دو نوع بی متالی برای جریان اضافی، و مغناطیسی جهت اتصال کوتاه، به کار گرفته می شوند. وظیفه این کلیدها نیز مشابهMCCB ها می باشد که وجود آن ها مدار را از هر گونه اضافه جریان یا اتصال کوتاه محافظ خواهد کرد.

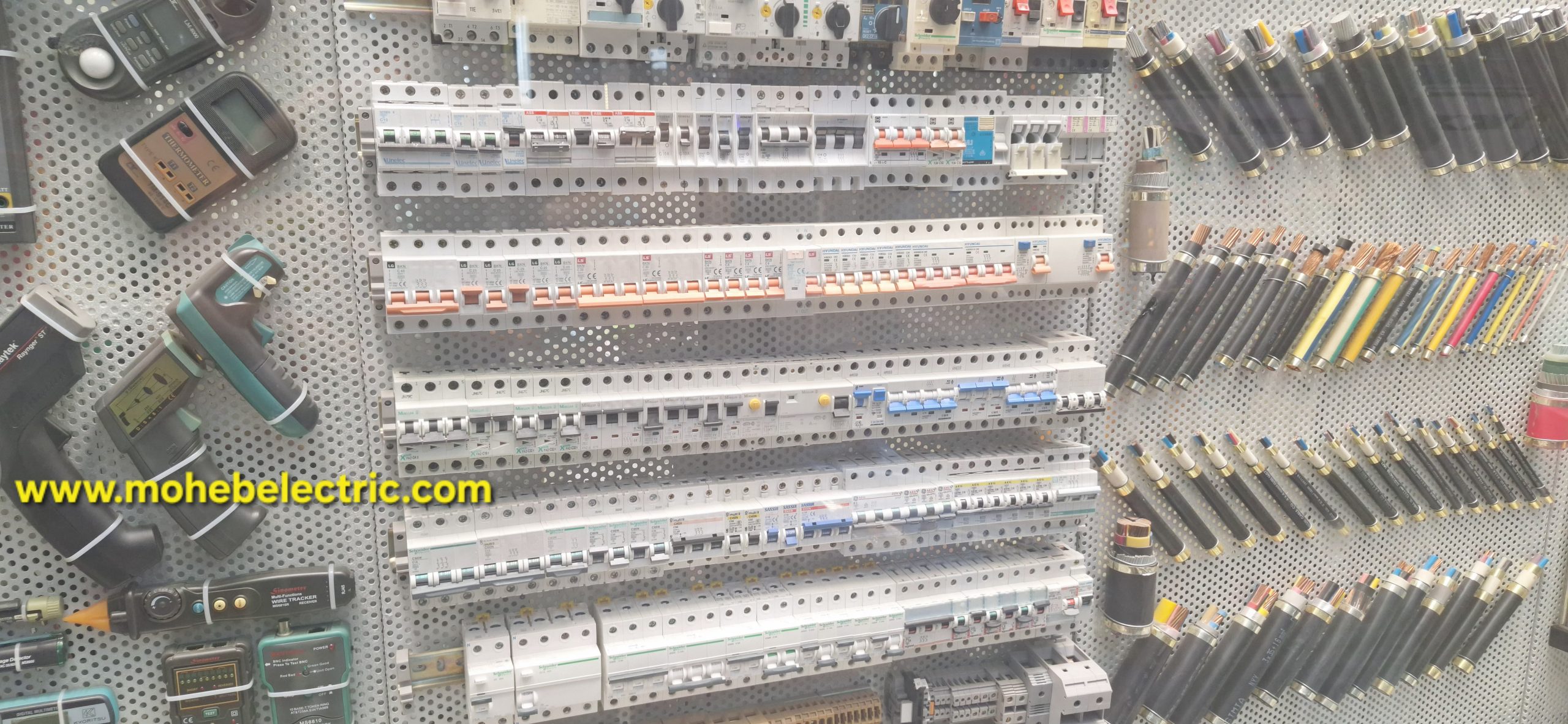

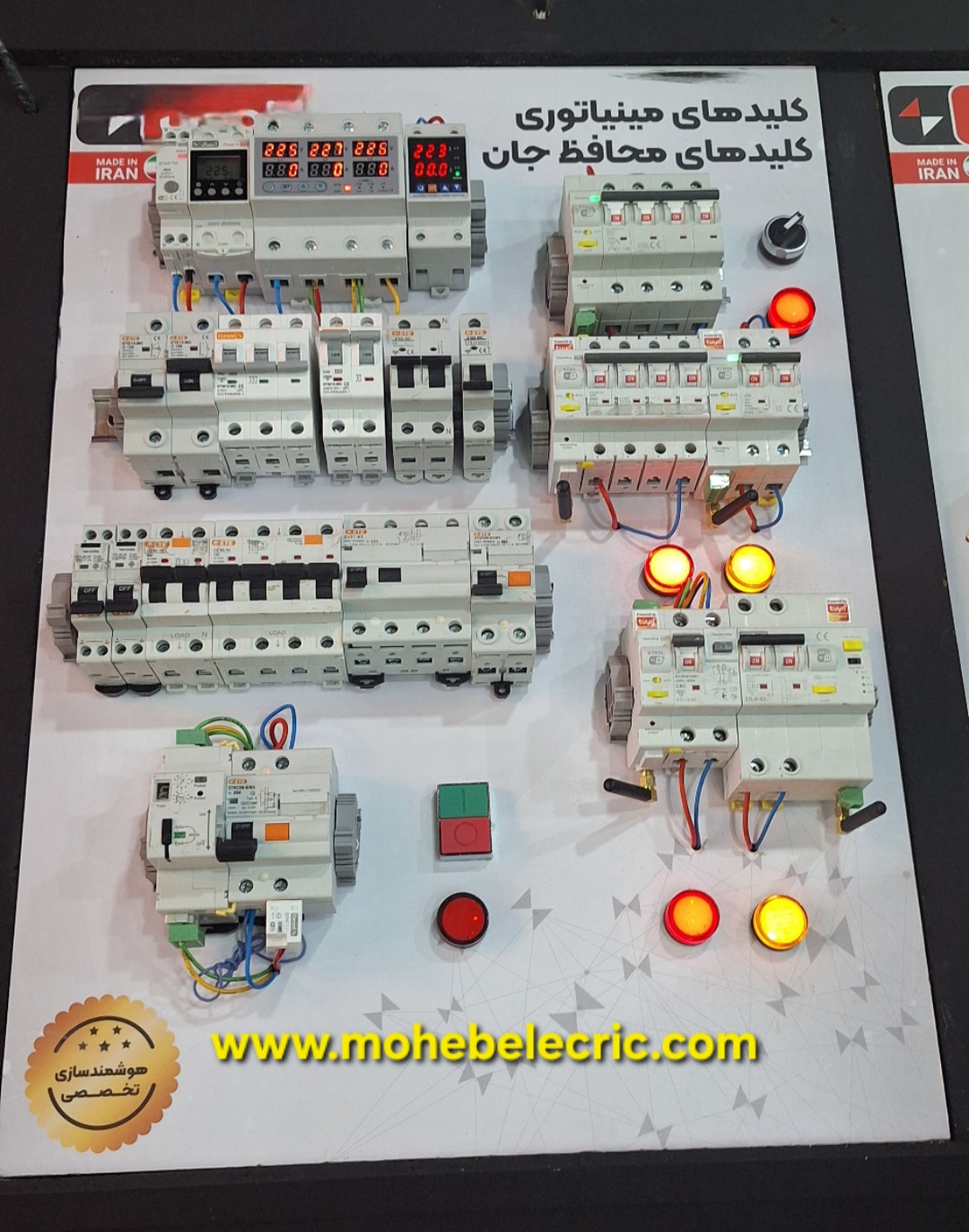

     • کلیدهای محافظ جان: این کلید همانطور که از نامش هم مشخص است، در سیستم های برقی و الکتریکی نقش حفاظتی داشته و از گروه کلیدهای MCCB محسوب می شود.

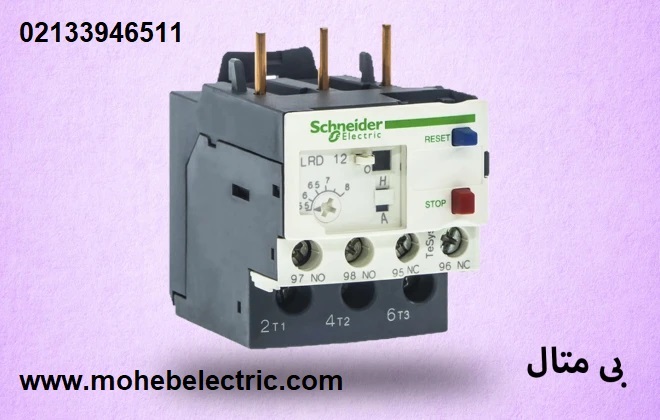

     • بی متال: بی متال یا رله حرارتی قطعه ای محافظتی است که جهت حفاظت از موتورهای الکتریکی طراحی و تعبیه شده است. در حقیقت این تجهیزات به هنگام افزایش حرارت از موتور حفاظت کرده و از ایجاد هر گونه آسیب و خرابی در آن جلوگیری می کنند.

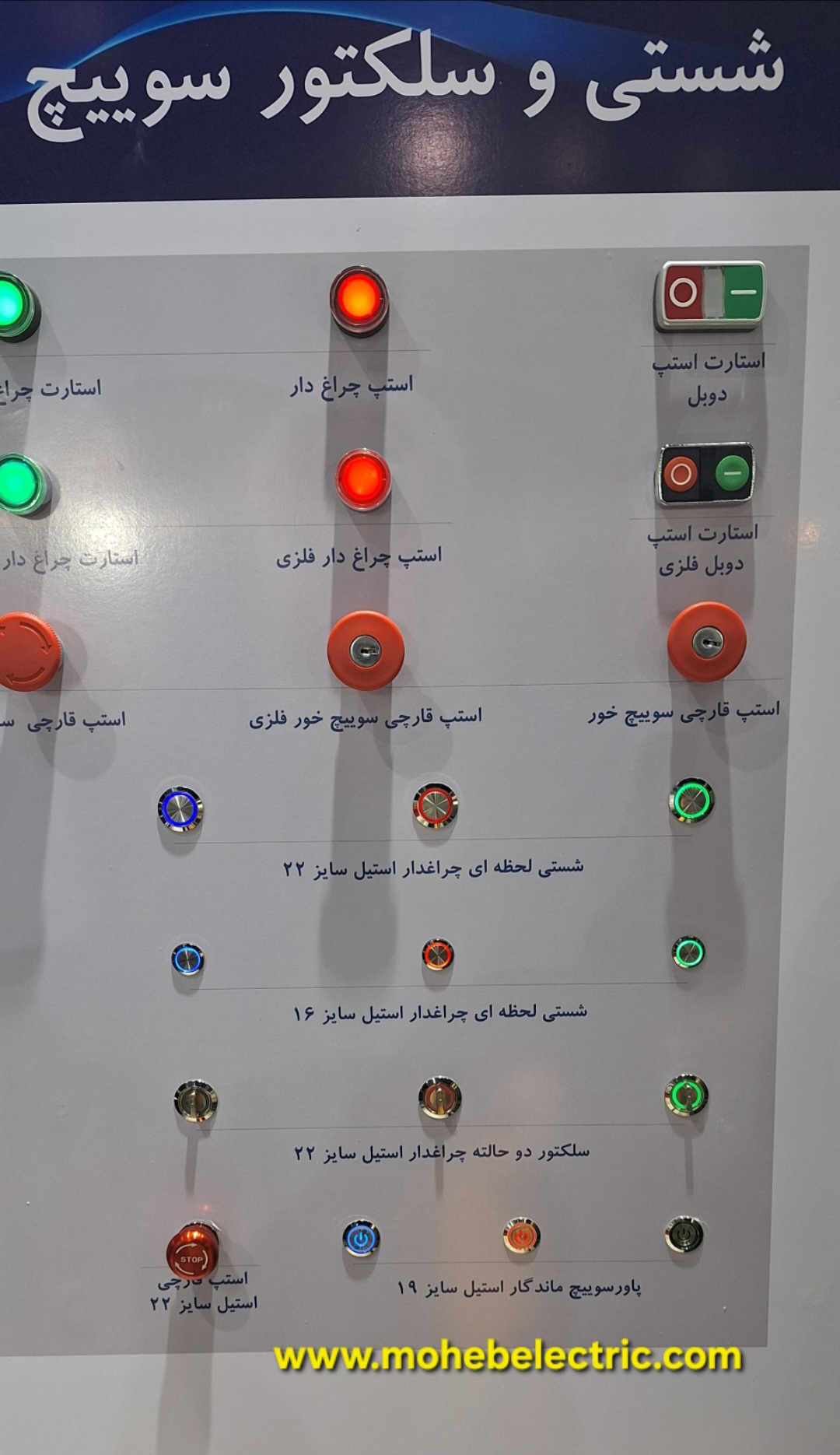

     • شستی یا پوش باتن: پوش باتن که با عنوان شستی هم شناخته می شود، بخشیست که به شما اجازه می دهد تا به کمک یک نیروی خارجی مانند فشار انگشت و نیروی دست، جریان برق را قطع و وصل کنید. این قطعات از مهم ترین بخش های تابلو برق صنعتی هستند که معمولا در ۳ نوع استاپ، استارت و استارت/استاپ طراحی و تولید می شوند.
     • سیستم های کنترل کننده یا PLC: همانطور که می دانید تابلو برق ها از دسته تجهیزات کاربردی جهت توزیع برق به شمار می روند که وجود PLC یا سیستم های کنترل در آن ها به ما اجازه می دهد تا فرآیندهای در حال انجام را به راحتی کنترل کنیم.
     • رله های زمانی یا تایمرها: تایمرها وظیفه کنترل جریان را به عهده دارند و بر اساس نحوه کارشان به دسته بندی های متفاوتی تقسیم می شوند که از مهم ترین آن ها می توان به تایمرهای هیدرولیک، تایمرهای الکترونیکی، تایمرهای الکترومکانیکی، رله بی متال، رله نیوماتیکی و.. اشاره کرد.
     • رله کنترل فاز: وظیفه اصلی رله کنترل فاز در تابلو برق صنعتی قطع کردن مدار فرمان در شرایط ویژه مانند قطع و وصلی های متوالی و شوک های ناشی از آن و.. می باشد.

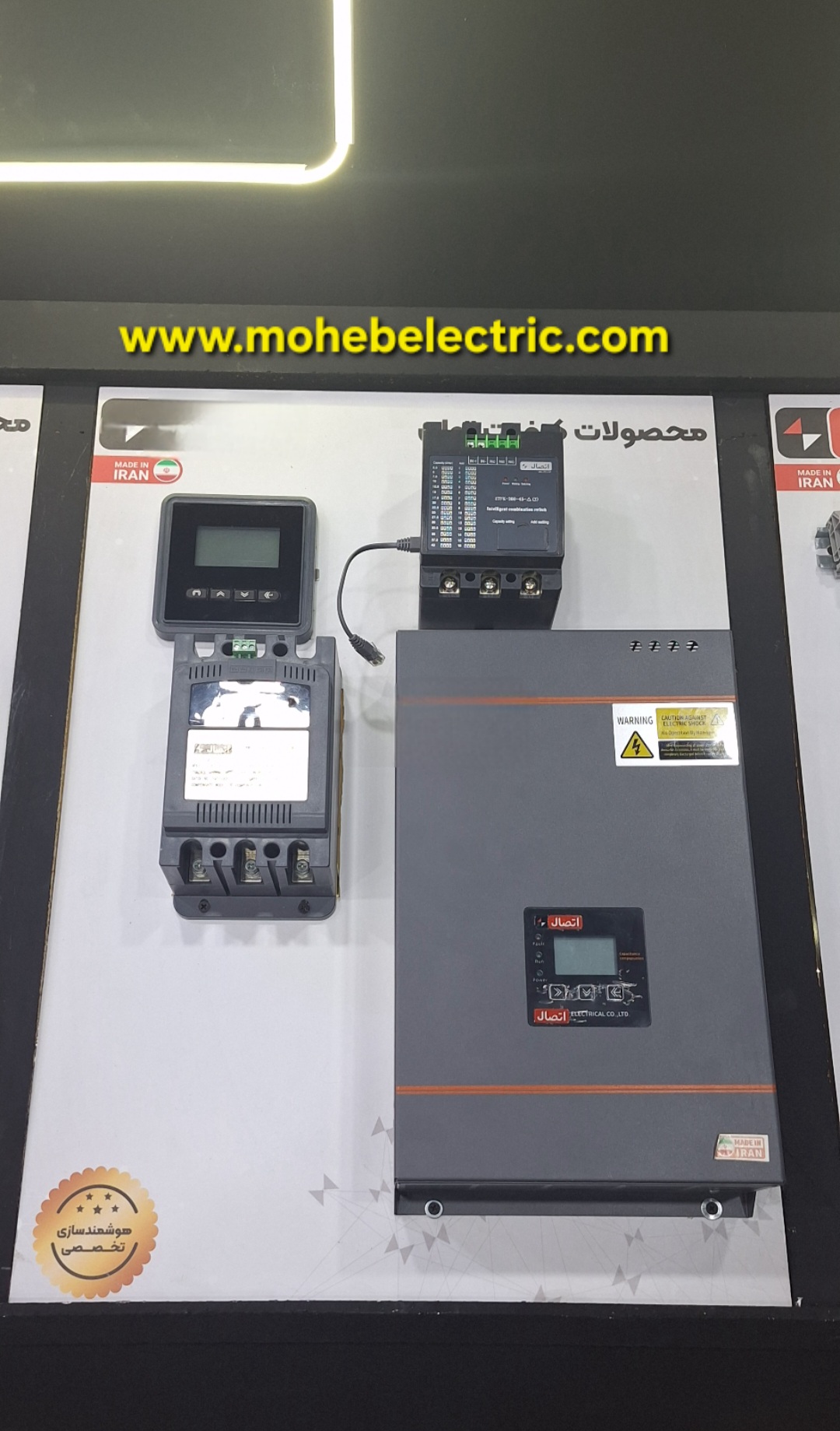

     • سافت استارترها: همانطور که می دانید جریان راه اندازی موتورهای الکتریکی بالاست، بنابراین در شرایطی که نتوانیم آن ها را به صورت مستقیم راه انداز کنیم، باید از سافت استارترها کمک بگیریم.

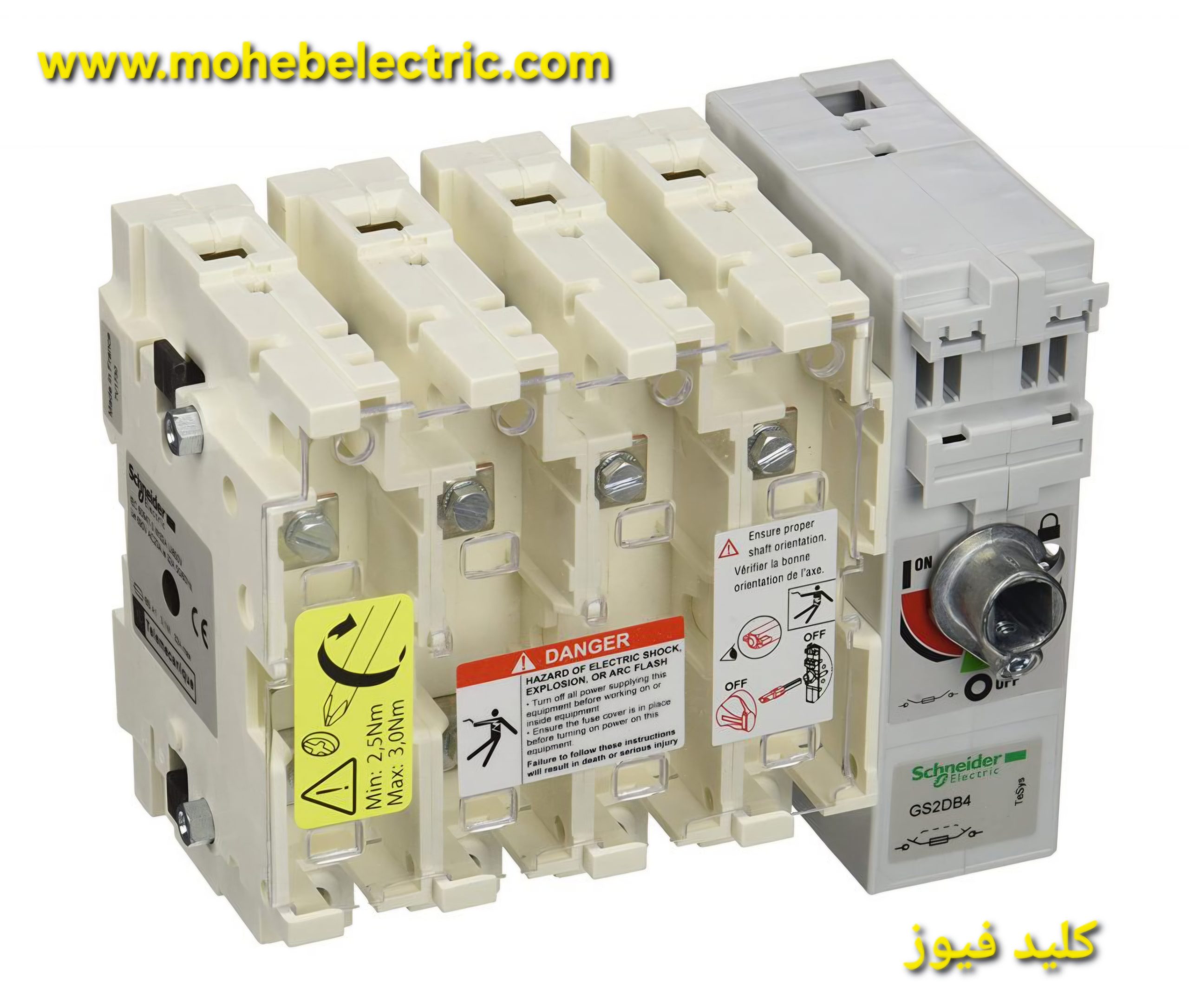

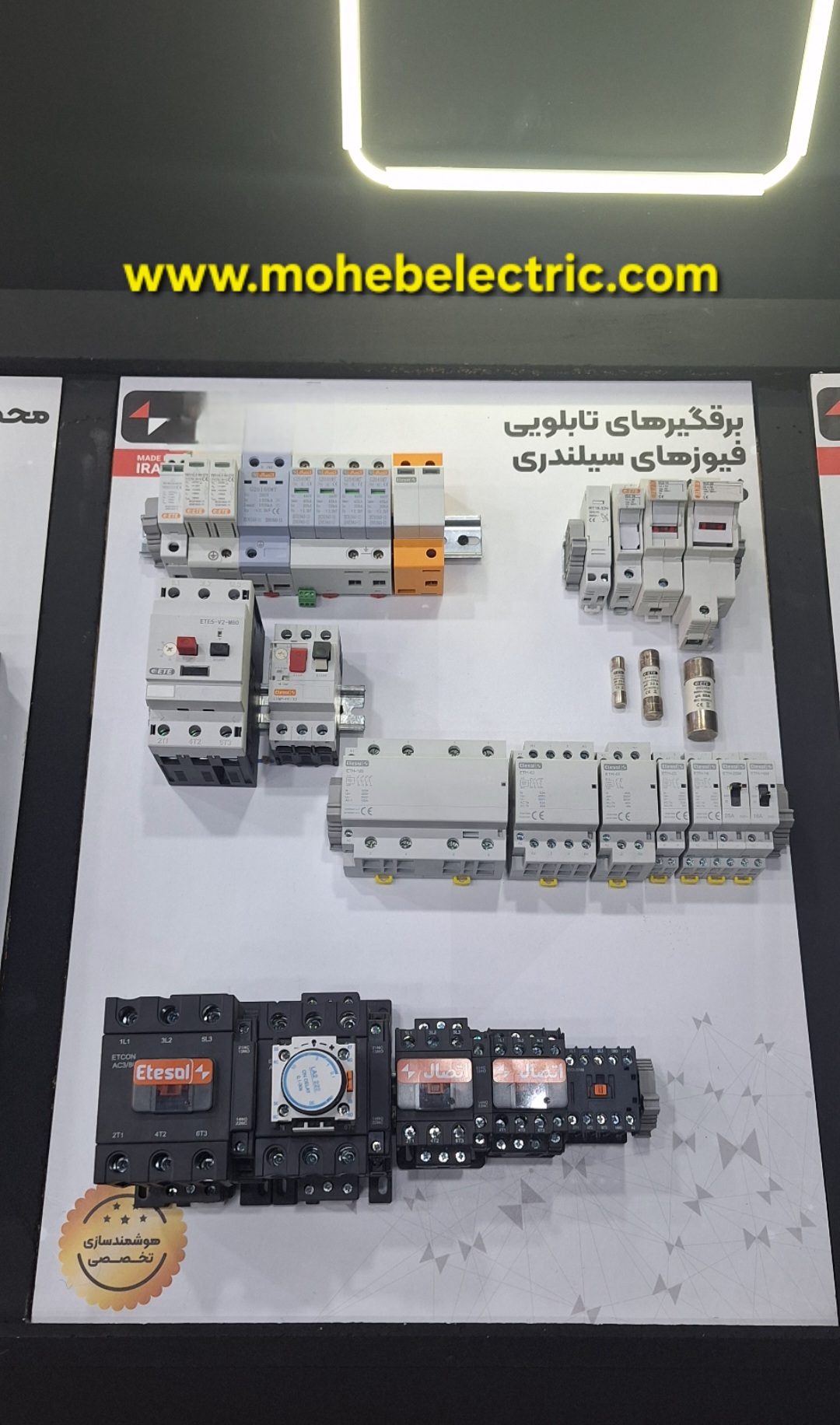

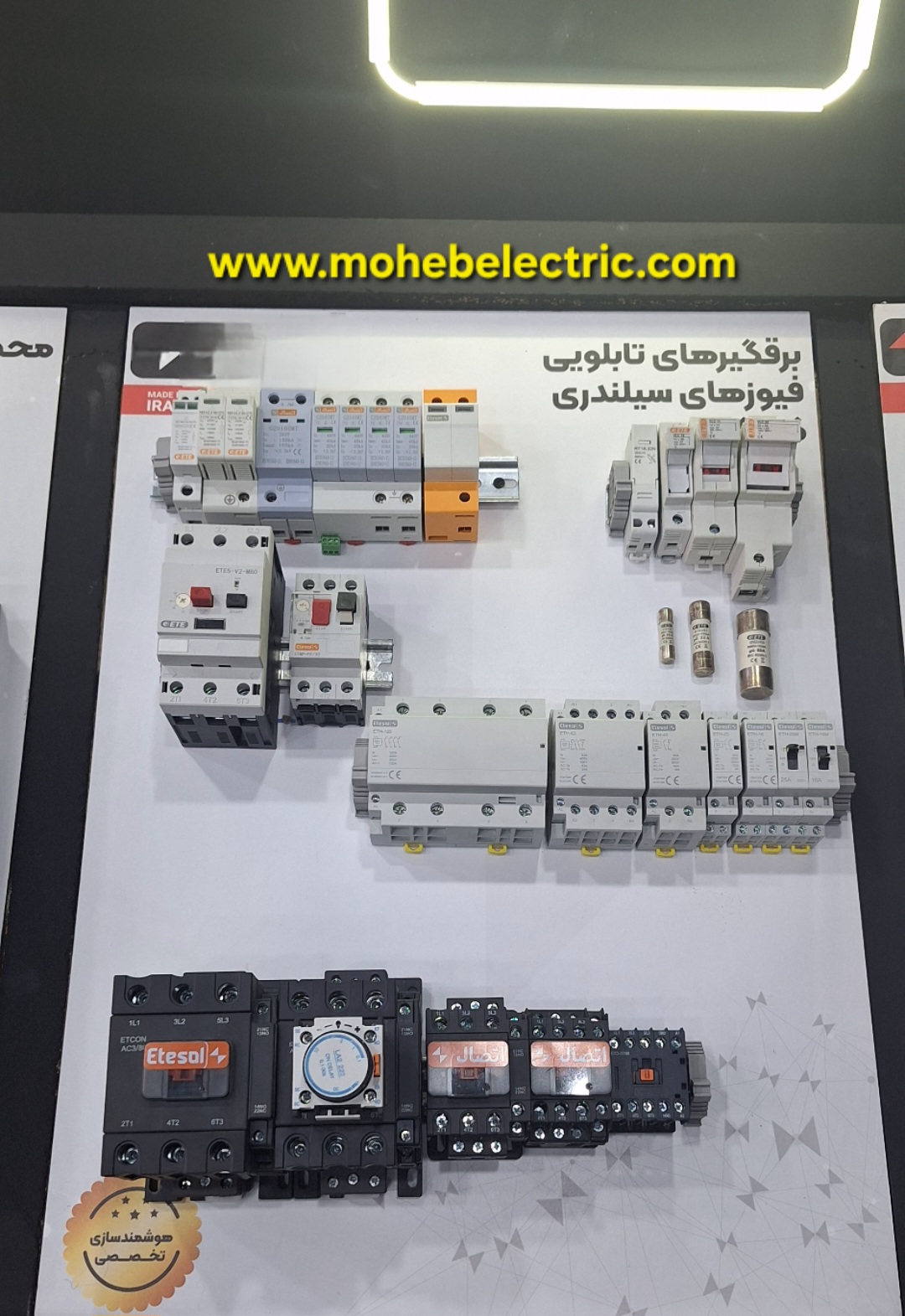

     • فیوزها: فیوزها المان هایی ویژه با طراحی خاص در تابلو برق صنعتی هستند که در صورت افزایش جریان از مقدار تعیین شده، از طریق ذوب شدن یک یا چند جزء مدار را باز می کنند. همچنین فیوزها خود به انواع مختلفی تقسیم می شوند که دسته بندی شان معمولا بر اساس فاکتورهای متنوعی همچون مقدار ولتاژ، نوع ساختار قطع کننده و.. انجام می شود.
     • سنسورها: امروزه از سنسورهای تابلو برق صنعتی جهت جمع آوری اطلاعات از دستگاه های دیگر مانند سیستم های اندازه گیری و کنترل استفاده می شود که از جمله انواع مختلف آن ها می توانیم به سنسورهای نوری، القایی، خازنی کنترل سطح، خازنی، شمارش، رنگ و… اشاره کنیم.
     • ترمینال ها: نرمینال ها جهت ارتباط تجهیزات داخلی و خارجی مورد استفاده قرار گرفته و به سه گروه ریلی، پیچی و شاخه ای تقسیم می شوند.
     • مقره: این تجهیزات جهت مهار کردن المان های هادی در تابلو برق صنعتی و اتصال شینه به بدنه مورد استفاده قرار می گیرند که غالبا از جنس پلاستیک یا چینی هستند.

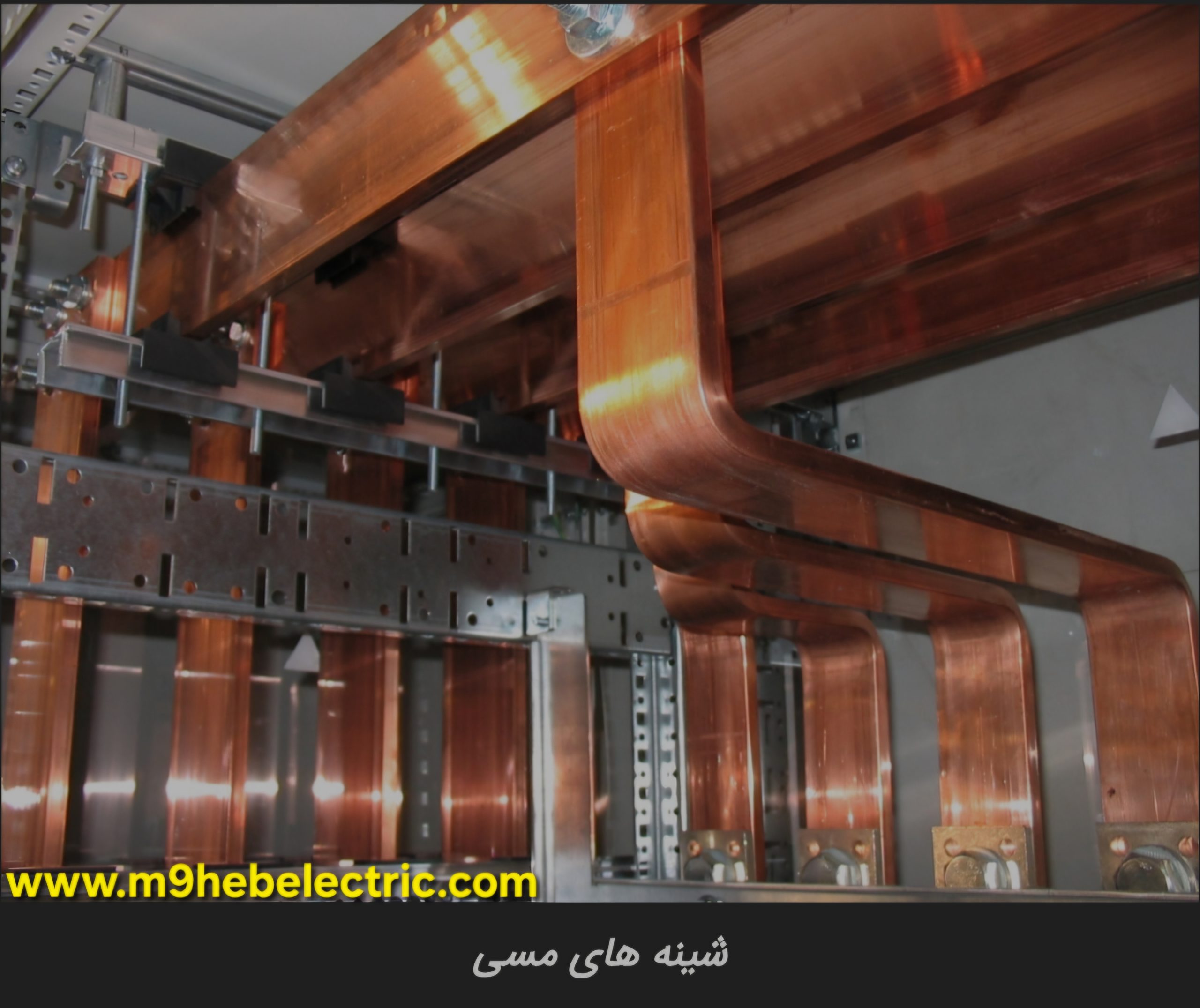

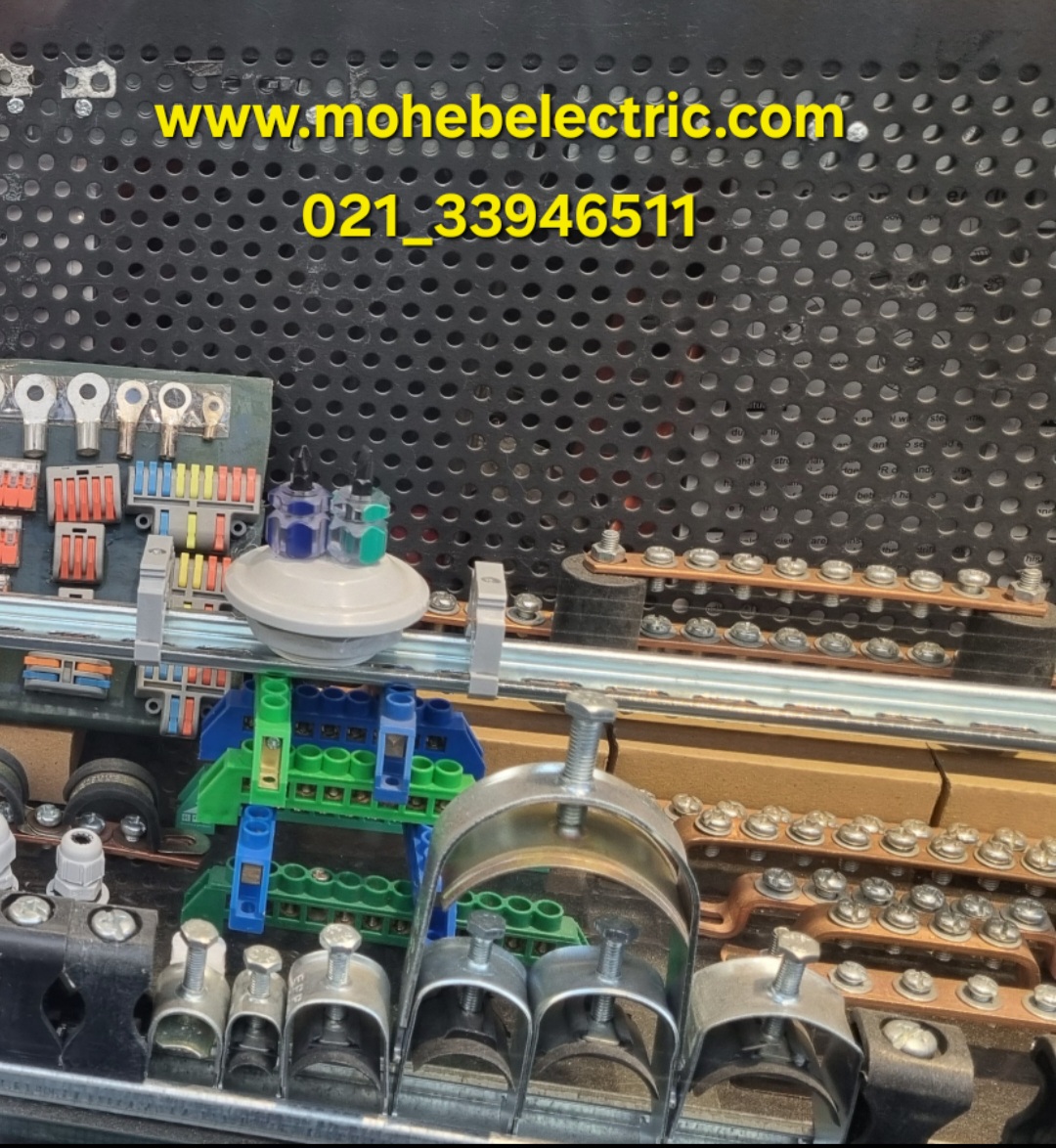

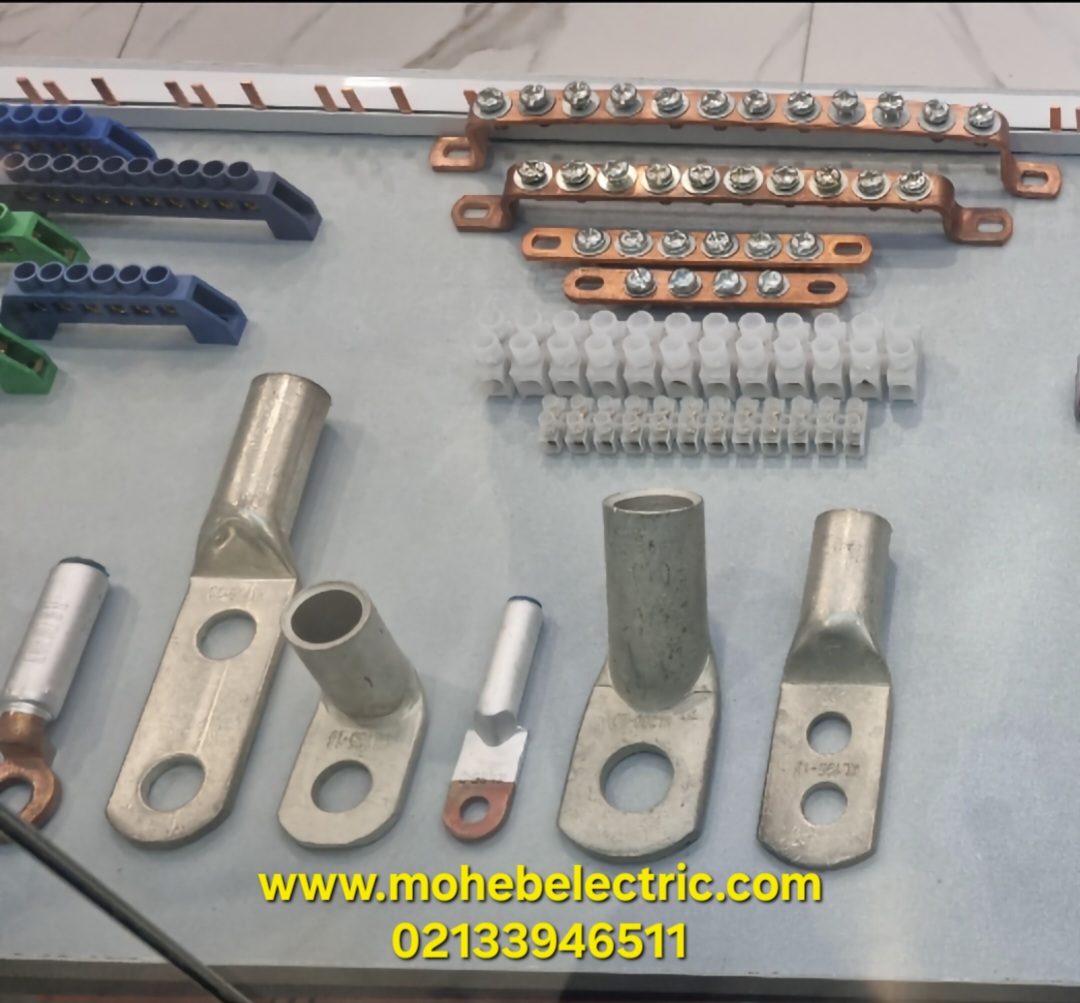

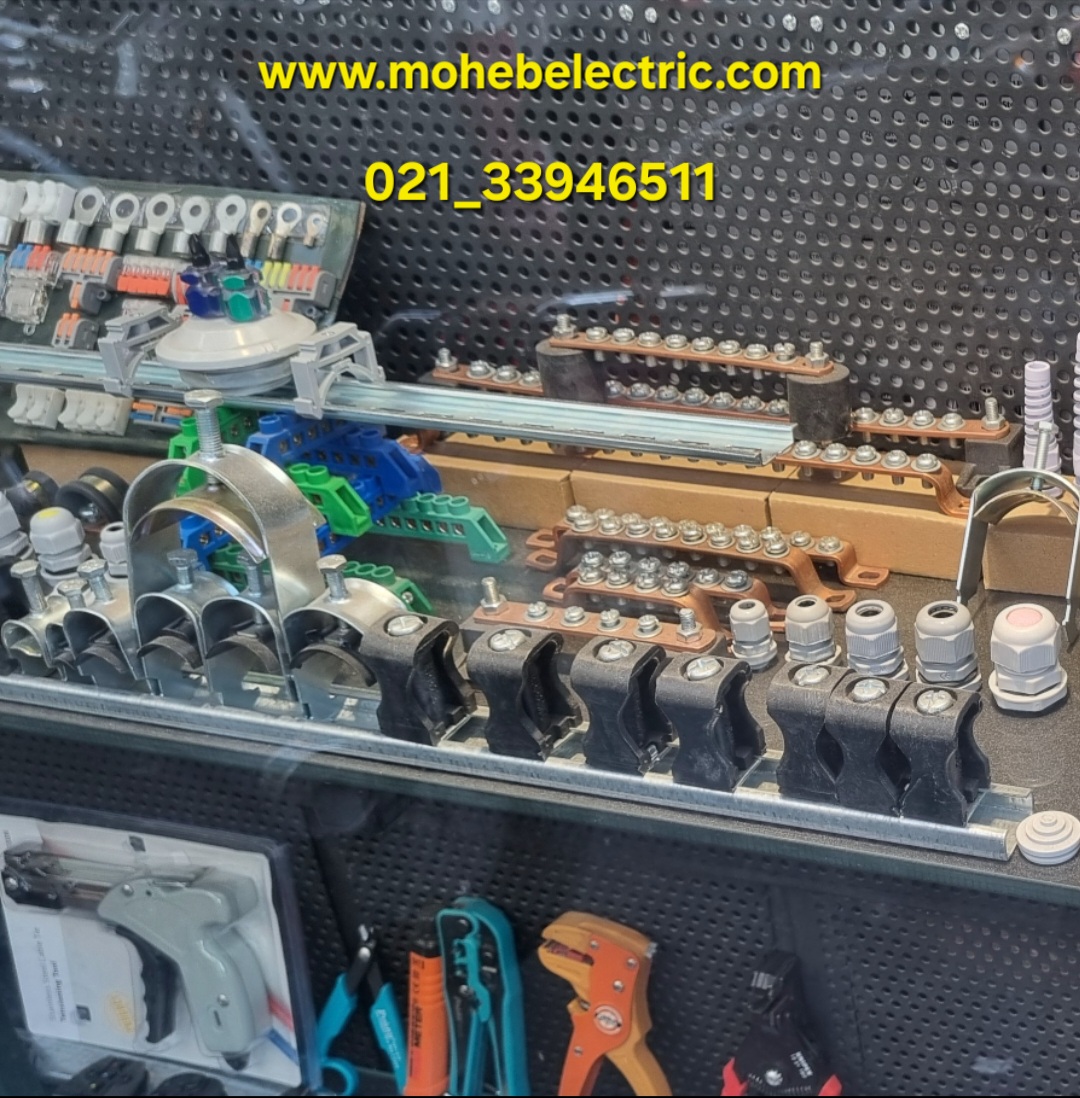

     • شینه: شینه که با عنوان باس بار نیز شناخته می شود در مخازن باتری مورد استفاده قرارگرفته و جهت اتصال تجهیزات ولتاژ بالا به تجهیزات ولتاژ پایین به کار برده می شود.
     • ترانسفورماتورها: برای آنکه بتوان از شبکه های توزیع برق به صورت مداوم و اصولی نگهداری کرد، باید پارامترهای متفاوتی به صورت مداوم اندازه گیری شوند که این کار از طریق ترانس ها به راحتی قابل انجام خواهد بود. وظیفه اصلی این تجهیزات تنظیم توان، ولتاژ و جریان است که خود به دو نوع زیر تقسیم می شوند:

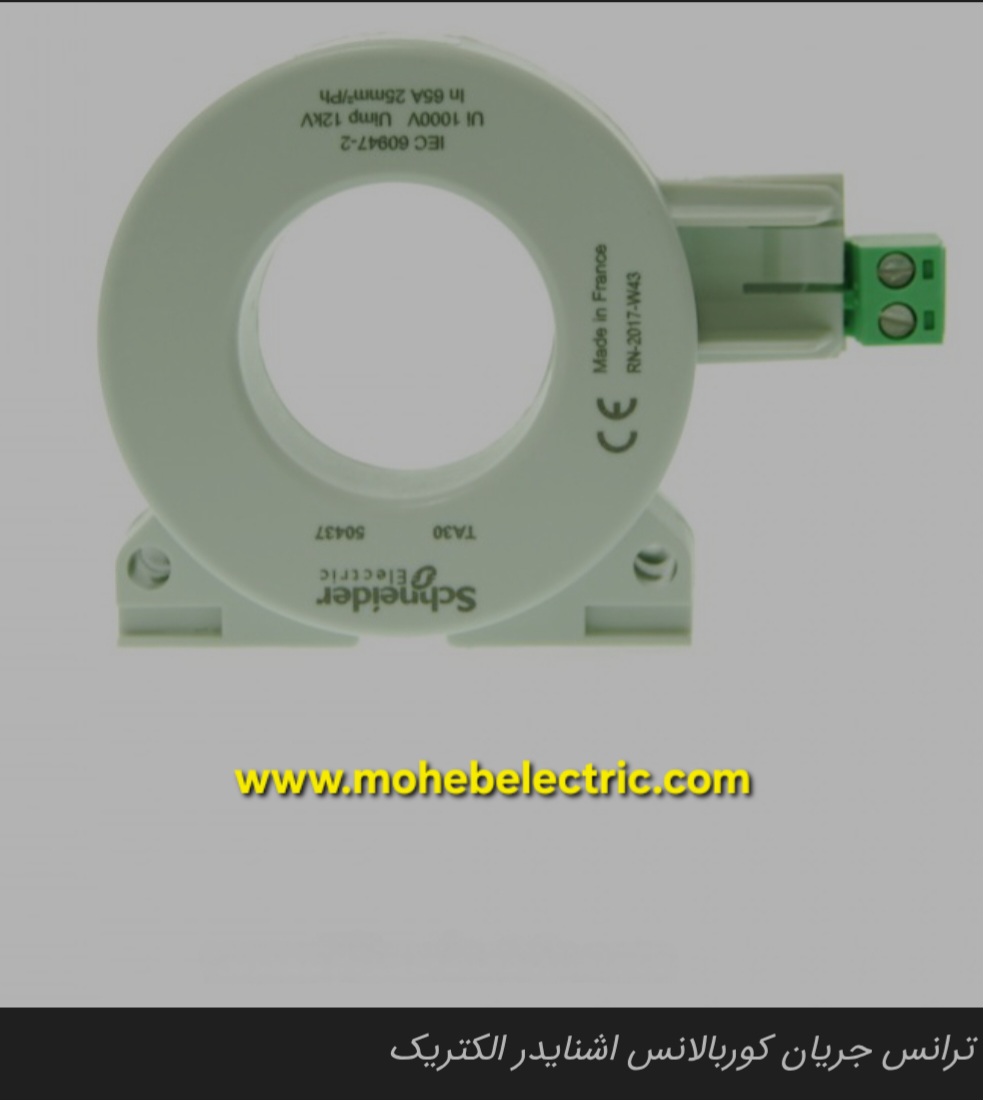

     • ترانسفورماتور جریان یا CT: وظیفه اصلی این نوع از ترانسفورماتورها حفاظت و اندازه گیری به کمک سیگنال های جریان کوچک است . در حقیقت این تجهیزات با تبدیل جریان های با دامنه بزرگ به جریان های کوچک، آن را برای رله ها و سایر بخش های تابلو مناسب می کنند که خود به 2 مدل ترانس CT محافظتی(جهت تشخیص خطای ارت، اضافه بار و اتصال کوتاه) و ترانس CT اندازه گیری (جهت اندازه گیری جریان) تقسیم می شوند.
     • ترانسفورماتور ولتاژ یا PT: این مورد نیز همانند ترانس قبلی ولتاژ های با دامنه زیاد را به ولتاژ پایین تبدیل کرده تا به راحتی قابل اندازه گیری باشد. از این ترانس ها برای موارد دیگری همچون ایزولاسیون بین ولتاژ بالای شبکه قدرت و سایر بخش های متصل به ثانویه استفاده می شود.
     • کلید زمین: عمل ارتینگ یک بخش مهم از اقدامات ایمنی جهت حفاظت از جان کارکنان می باشد که به کمک کلید زمین قابل انجام است. در این فرآیند با اتصال قطعات فلزی به زمین در صورت نشتی جریان، جریان به زمین منتقل می شود.

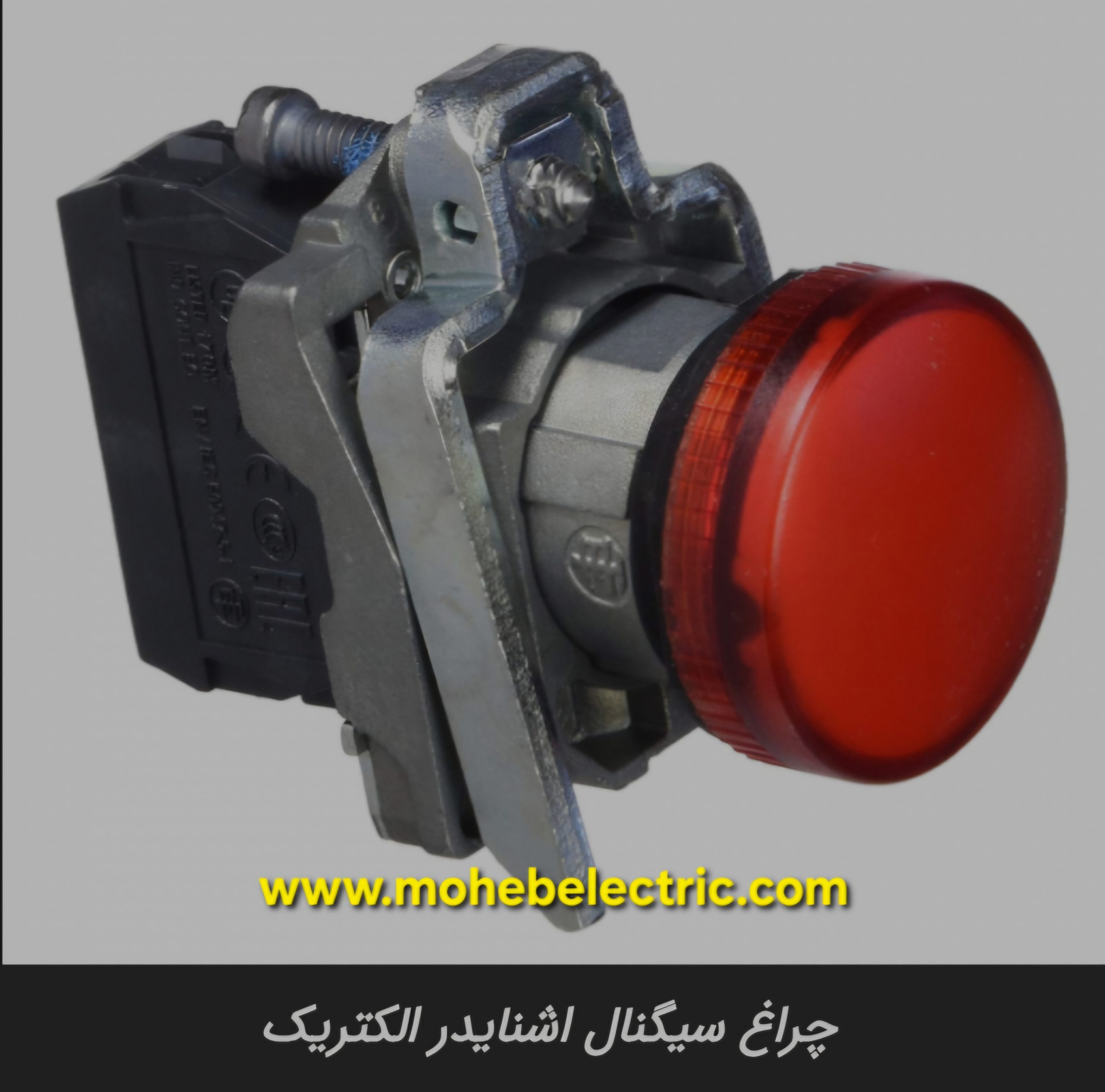

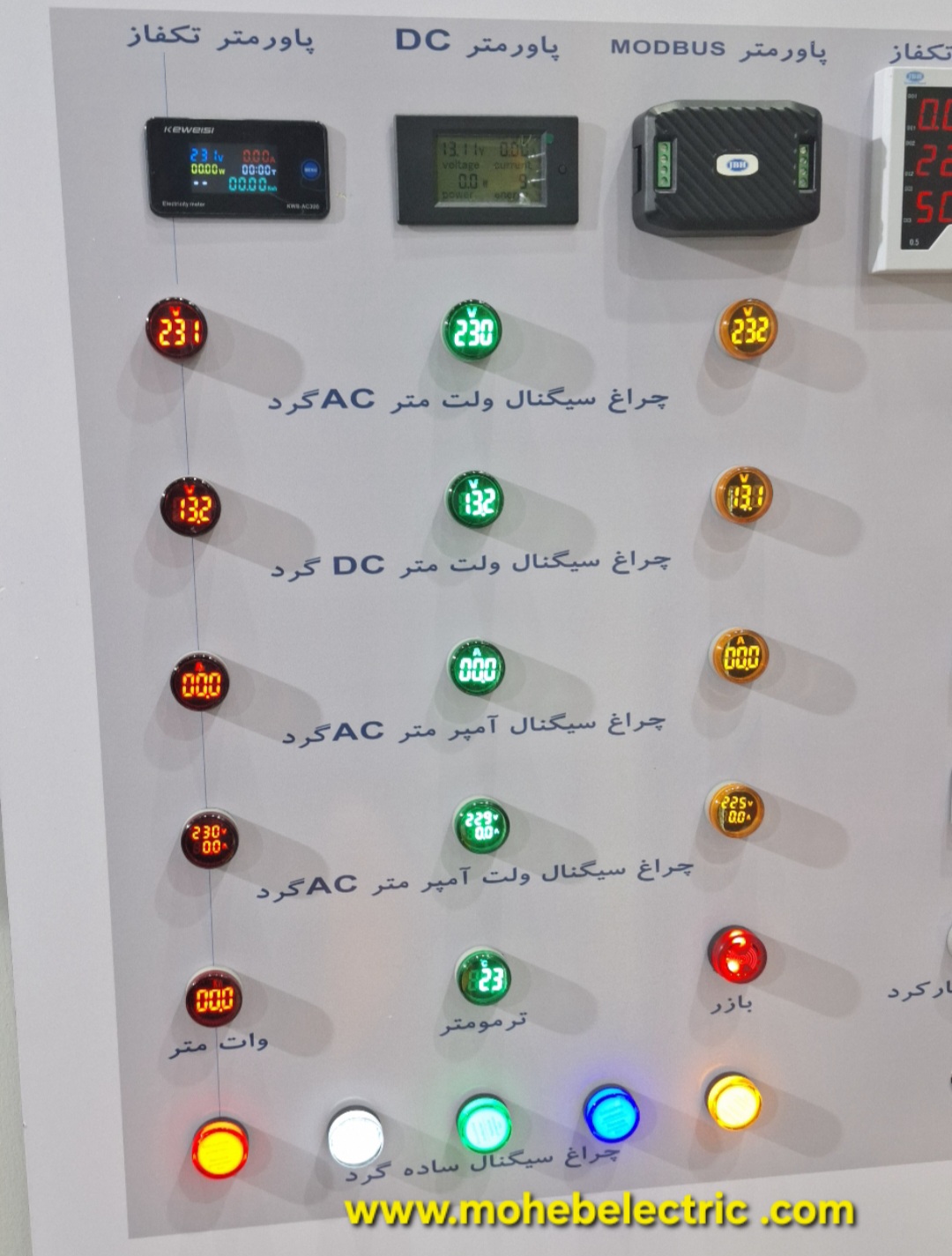

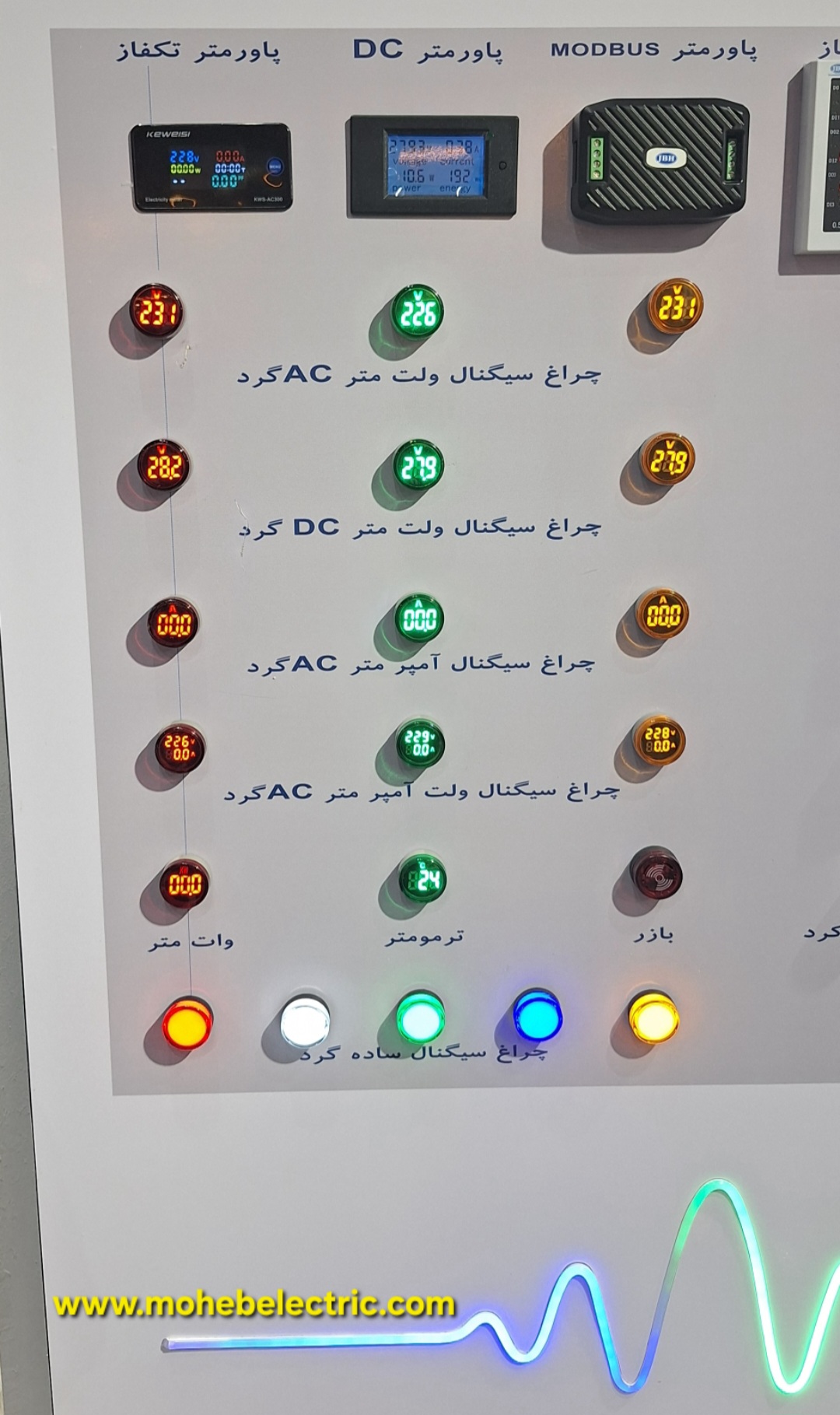

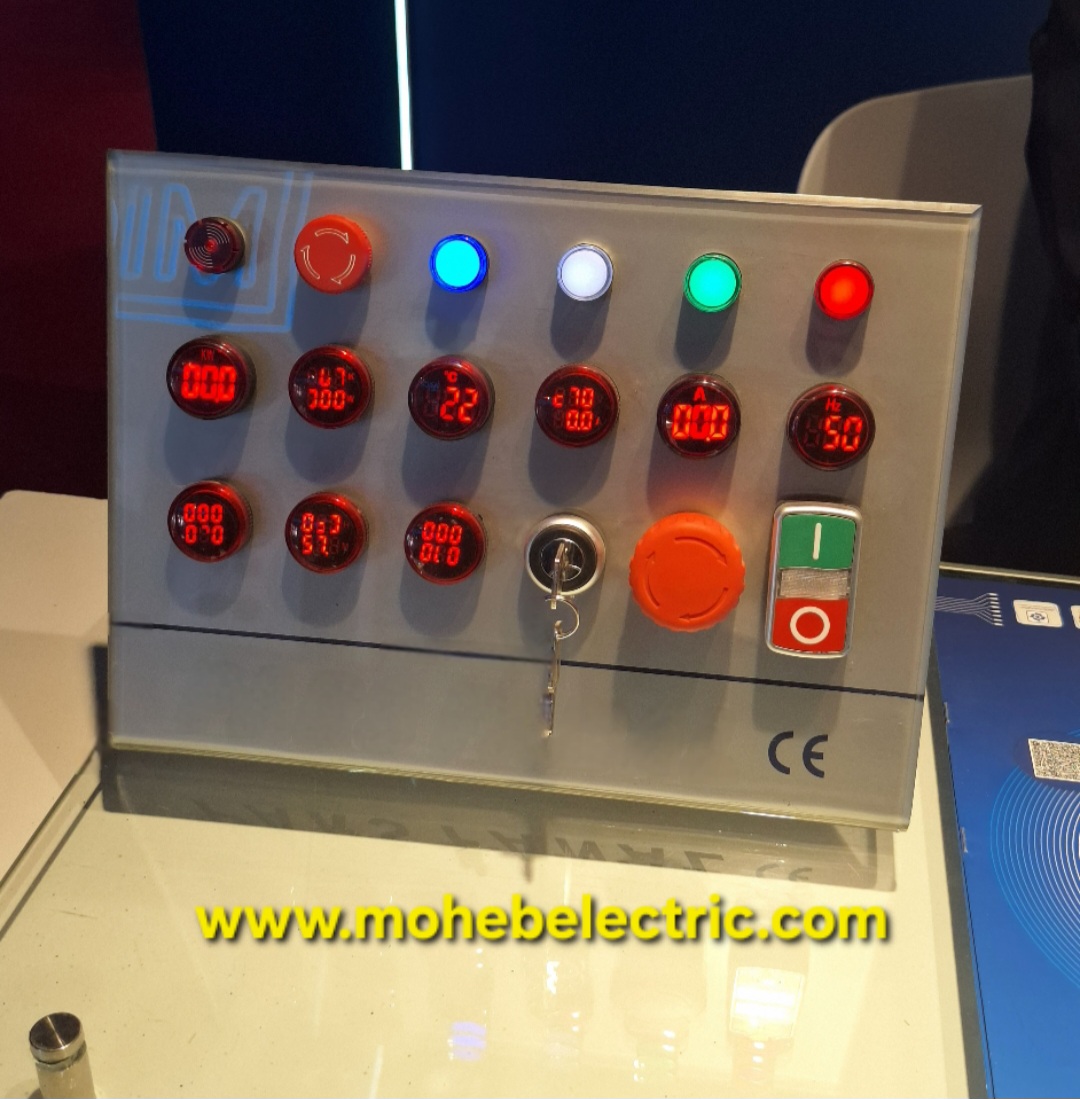

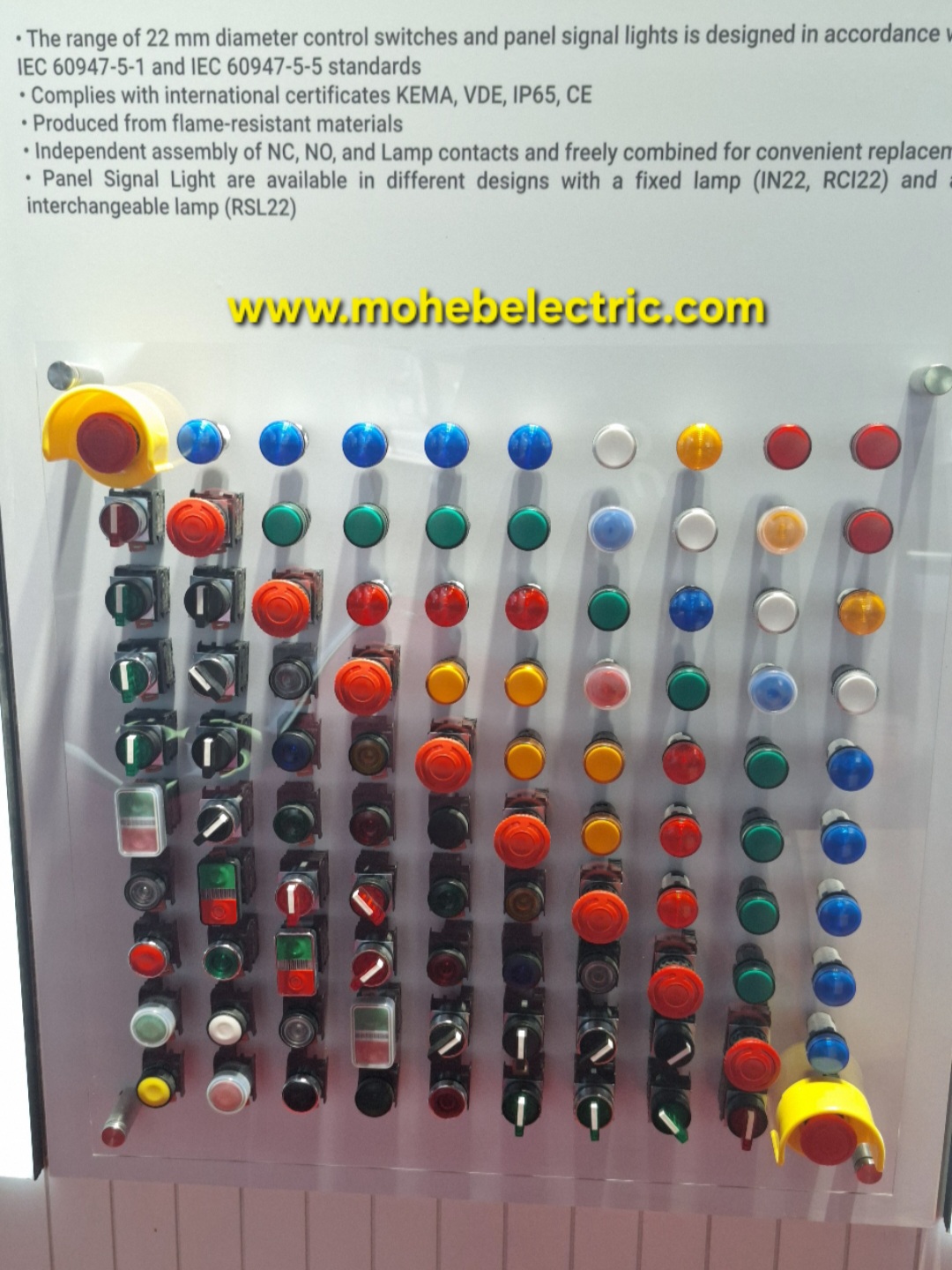

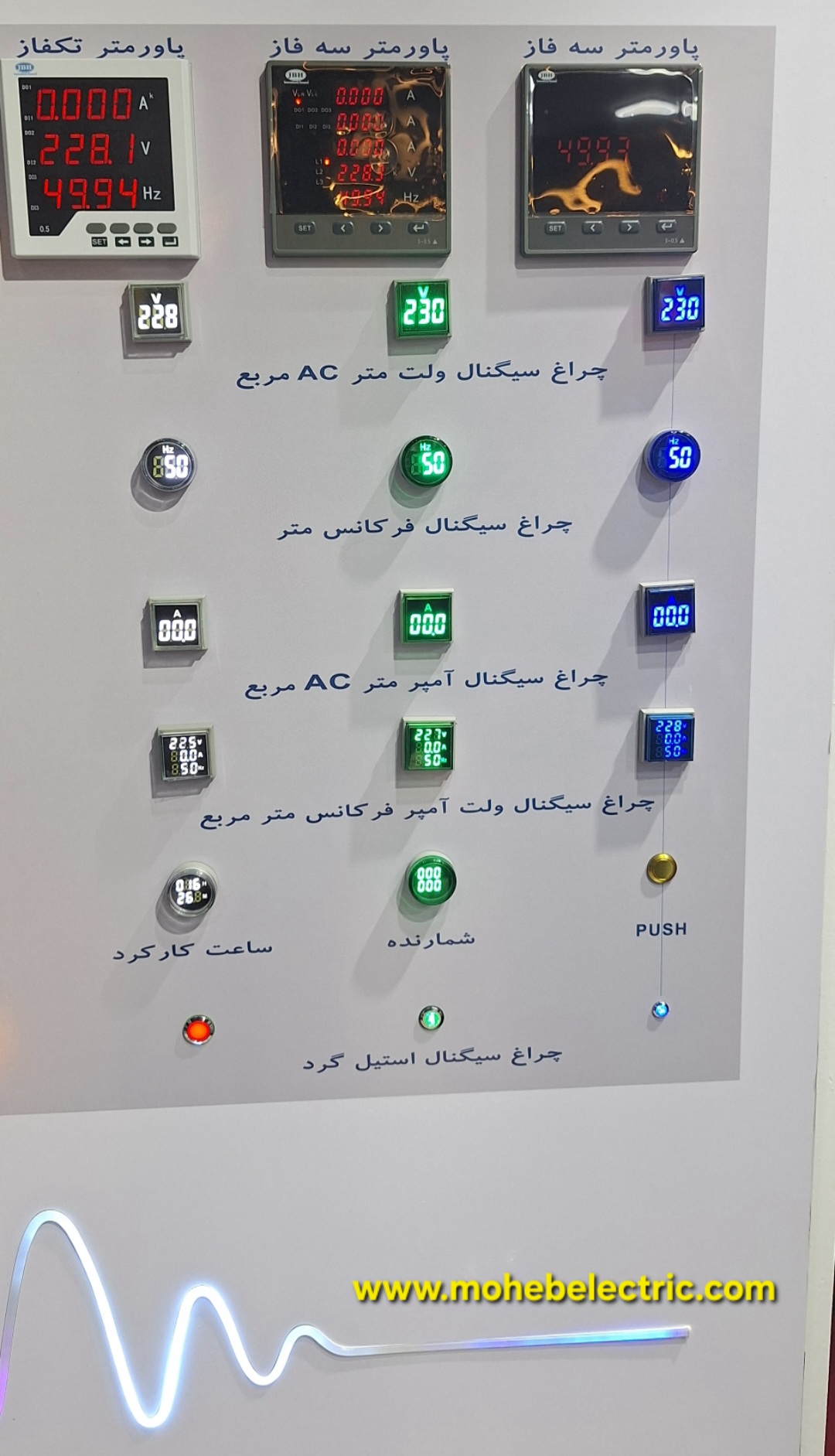

       1. چراغ های سیگنال

       وظیفه اصلی چراغ های سیگنال هشداردهندگی است که در صورت هر گونه مشکل در تابلو از رنگ چراغ سیگنال به راحتی می توان نوع خطای پیش آمده را تشخیص داد. در همین زمینه رنگ های مختلف چراغ سیگنال و معنی هر کدام از آن ها به صورت زیر است:

       • رنگ سبز: حالت نرمال و اماده به کار بودن دستگاه
       • رنگ زرد: بیانگر احتیاط به عنوان نمونه در شرایطی که جریان یا حرارت به میزان خاصی رسیده باشد این چراغ روشن می شود.
       • رنگ سفید: ولتاژ سیستم در حالت نرمال است یا روند کار در شرایط عادی در حال انجام است .
       • رنگ قرمز: وجود یک مشکل غیرعادی در سیستم. به عنوان نمونه چراغ قرمز هنگام درخواست از اپراتور جهت متوقف کردن دستگاه در شرایط اضافه بار روشن می شود.
       • رنگ آبی: برای موارد خاصی که در دسته بندی های بالا جای ندارد از این رنگ استفاده شده است.

       2. چراغ های هشدار

       این تجهیزات همانند مورد قبل جهت اطلاع از خطر طراحی شده اند اما تفاوت شان در آن جاست که برای اعلام شرایط هشدار از فاصله دور کاربرد دارند و معمولا روی پنل ها یا ماشین آلات نصب می شوند.

     • انواع تایمرهای تابلو برق صنعتی

     • تایمرهای آنالوگ: این مدل زمان سپری شده را نمایش نمی دهد اما به کمک یک نشانگر وضعیت تایمر را برای اپراتور مشخص می کند.
     • تایمر دیجیتال: این تایمرها در مقایسه با انواع قبلی دقت بیشتری داشته و امکان مشاهده زمان سپری شده و تنظیم شده را نیز دارد.
     • تایمرهای استارت مجدد: این تایمرها عملکردی محافظتی دارند و در ۲ حالت وقفه و تاخیر در وصل کار می کنند. این تایمرها پس از گذشت زمان تنظیم شده وصل سده و پس از چند ثانیه وصل بودن دوباره غیر فعال می شوند.
     • تایم های چپ گرد یا راست گرد: این تایمرها در زمینه چپ گرد یا راست گرد کردن موتور کاربرد داشته و به کمک رله خروجی قابلیت کنترل خرکت چپ گرد یا راست گرد موتور به صورت خودکار را کنترل می کنند.
     • تایمرهای ساعت فرمان: این تایمر برای انجام کارهای تکراری در فواصل زمانی معین استفاده می شود که قابلیت صدور فرمان به صورت روزانه، هفتگی و حتی ماهانه را خواهد داشت.
     • تایمرهای ستاره مثلث: این تایمرها جهت راه اندازی موتور و سوییچ حالت ستاره به مثلث قابل استفاده اند.
     • تایمرهای همه کاره: در صورتی که تایمرهای معرفی شده در بالا برای اعلام وضعیت تعیین شده کاربردی نباشند، پیشنهاد می شود که از تایمرهای همه کاره استفاده کنید.

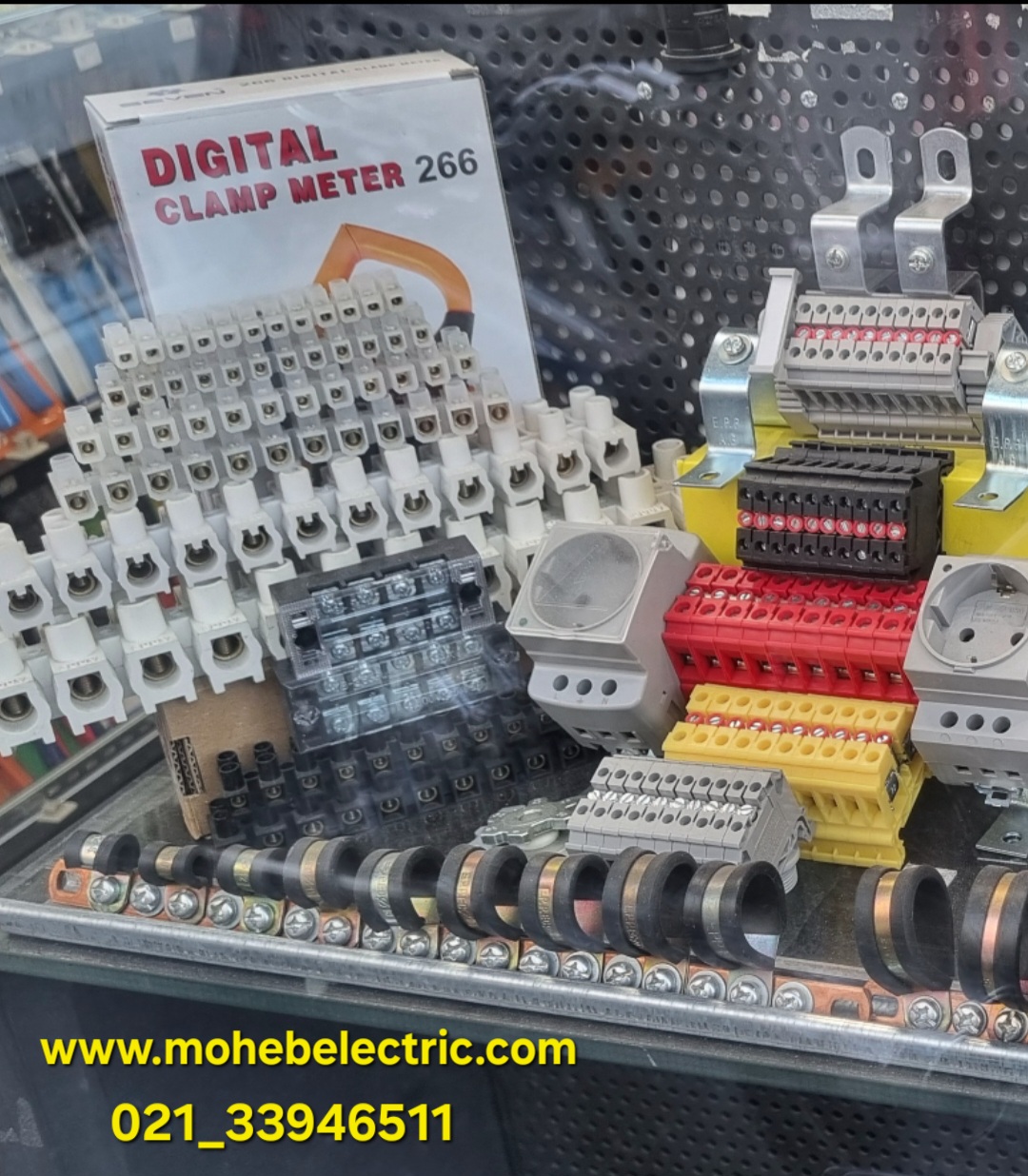

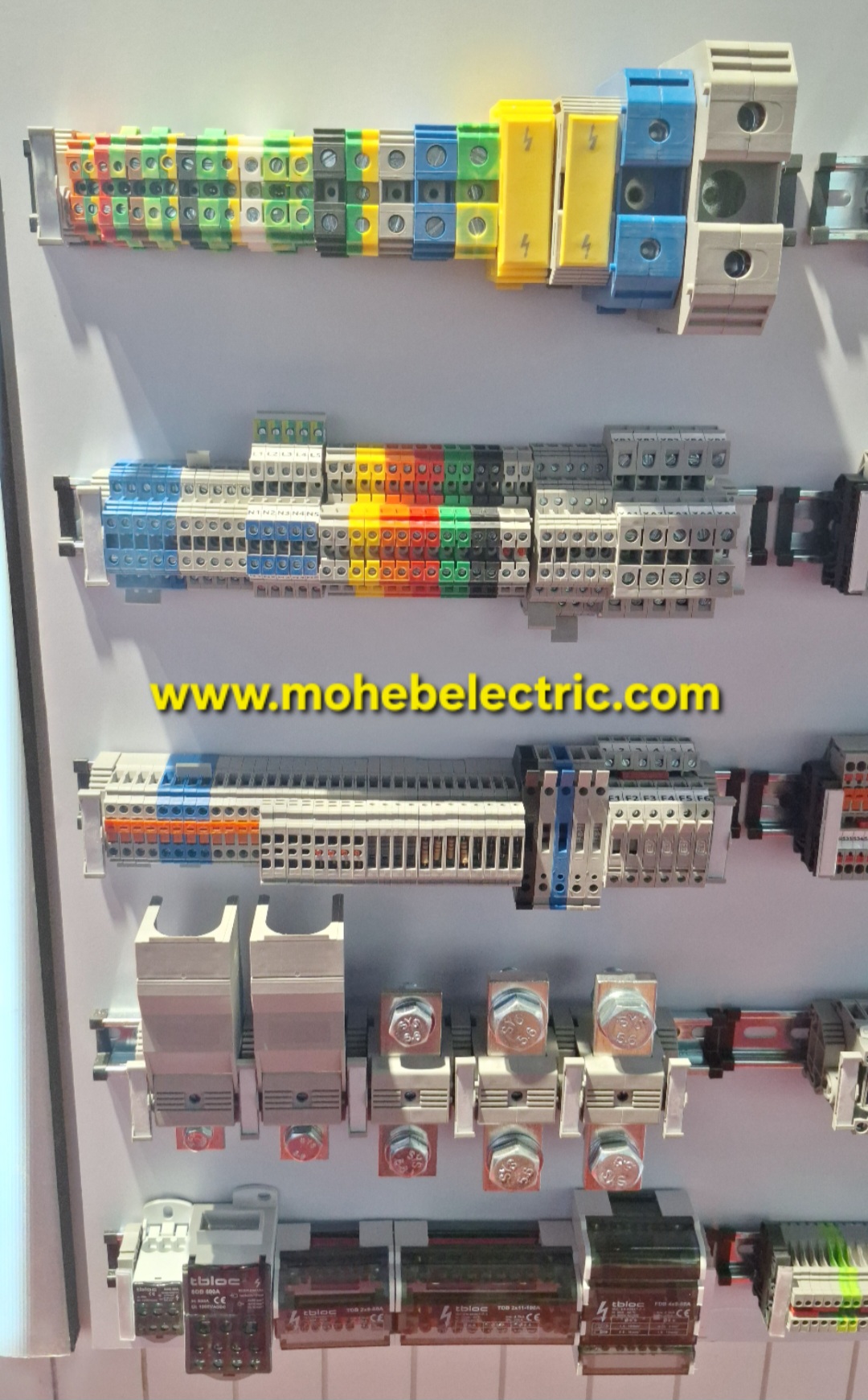

     • انواع ترمینال در تابلو برق صنعتی

     • 1. ترمینال های پیچی: کاربرد جهت اتصال سیم ها و عایق کاری آن ها. وظیفه اصلی این ترمینال ایجاد اتصال بین سیم ها بدون استفاده از سر سیم می باشد.
       2. ترمینال های شاخه ای: ترمینال شاخه ای که با عنوان ترمینال بین راهی هم شناخته می شود، برای متصل کردن دو سیم به صورت محکم و اصولی انشعاب گیری از سیم ها کاربردی خواهد بود.
       3. ترمینال ریلی: این نوع ترمینال همانطور که از نامش هم پیداست به تعداد دلخواه روی ریل های داخلی تابلو برق صنعتی نصب شده و جهت انشعاب گیری از سیم های داخلی تابلو کاربرد دارد.

       علاوه بر اینکه قیمت تابلو صنعتی کوچک مانند قیمت تابلو برق صنعتی سه فاز کوچک کمتر از دیگر انواع تابلو است، مکانی که باید نصب آن ها انجام شود نیز باید مخصوص باشد. معمولا در کارگاه های صنعتی که تعداد ماشین آلات زیاد نیست یا در اماکن تجاری که کاربران زیادی نداشته باشند، می توان از تابلو های کوچک استفاده شود. از این تابلو ها جریان کمتری از برق می گذرد‌. از این رو قطعات آن به گونه ای طراحی و انتخاب می شوند که برای همین اندازه از جریان تحمل داشته باشند.



     •
