کاربرد المنت حرارتی چیست؟

المنت حرارتی یک سیم با مقاومت الکتریکی بالا است که به دور یک استوانه عایق نارسانا از جنس سرامیک یا خاک نسوز قرار می‌گیرد و با عبور جریان برق از آن گرما تولید می‌کند.

این المنت‌ها معمولاً از جنس نیکروم یل الومینیوم و ترکیبات آن ایجاد می‌شود.

گرما از طریق رسانایی ، تابش یا همرفت به محیط اطراف منتقل می‌شود و در کاربردهای مختلفی مانند وسایل گرمایشی خانگی و صنعتی و صنایع گوناگون مورد استفاده می‌گیرد.

المنت در برابر دمای بالا مقاوم هستند و با ایجاد لایه اکسید کروم، از اکسید شدن بیشتر جلوگیری می‌کند. عایق مرکزی هسته ازجنس سرامیک، فایبر کلاس یا خاک نسوز که سیم را نگه می‌دارد و عایق حرارتی است.

لایه ای از فلزاتی مانند استیل، مس، آلومینیوم یا تیتانیوم که از المنت محافظت می‌کند و در برابر خوردگی مقاومت بالایی دارد.

کاربردهای المنت حرارتی

صنایع: گرمایش قالب‌ها، خطوط تولید، خشک‌کن‌ها، صنایع غذایی و دارویی

خانگی: آبگرمکن برقی، بخاری برقی، سشوار، سماور برقی، اتو بخار

تجهیزات تخصصی: در دستگاه‌های پزشکی، سلول‌های سوختی، سیستم‌های تهویه مطبوع (HVAC ) و خودروسازی

اجزای اصلی

سیم مقاومتی: سیمی از جنس نیکروم  (ترکیبی از نیکل و کروم) که مقاومت الکتریکی بالایی دارد و با عبور جریان برق، داغ می‌شود .

عایق: هسته اصلی المنت که به دور آن سیم مقاومتی قرار می‌گیرد، از جنس خاک نسوز یا سرامیک است.

برق از سیم مقاومتی المنت عبور می‌کند به دلیل مقاومت الکتریکی سیم انرژی الکتریکی به گرما تبدیل می‌شود.

موقعی که المنت داغ می‌شود، یک لایه نازک اکسید کروم روی سطح آن تشکیل می‌شود که از سیم محافظت می‌کند.

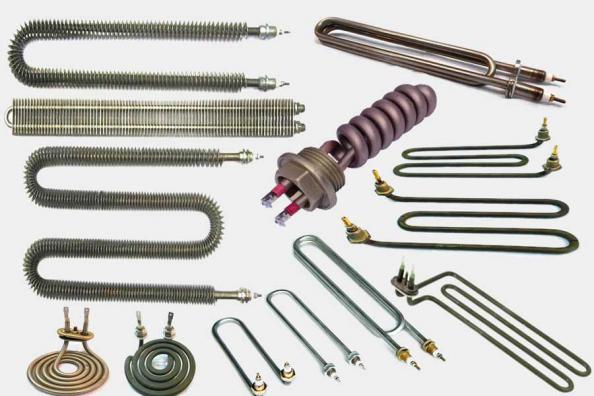

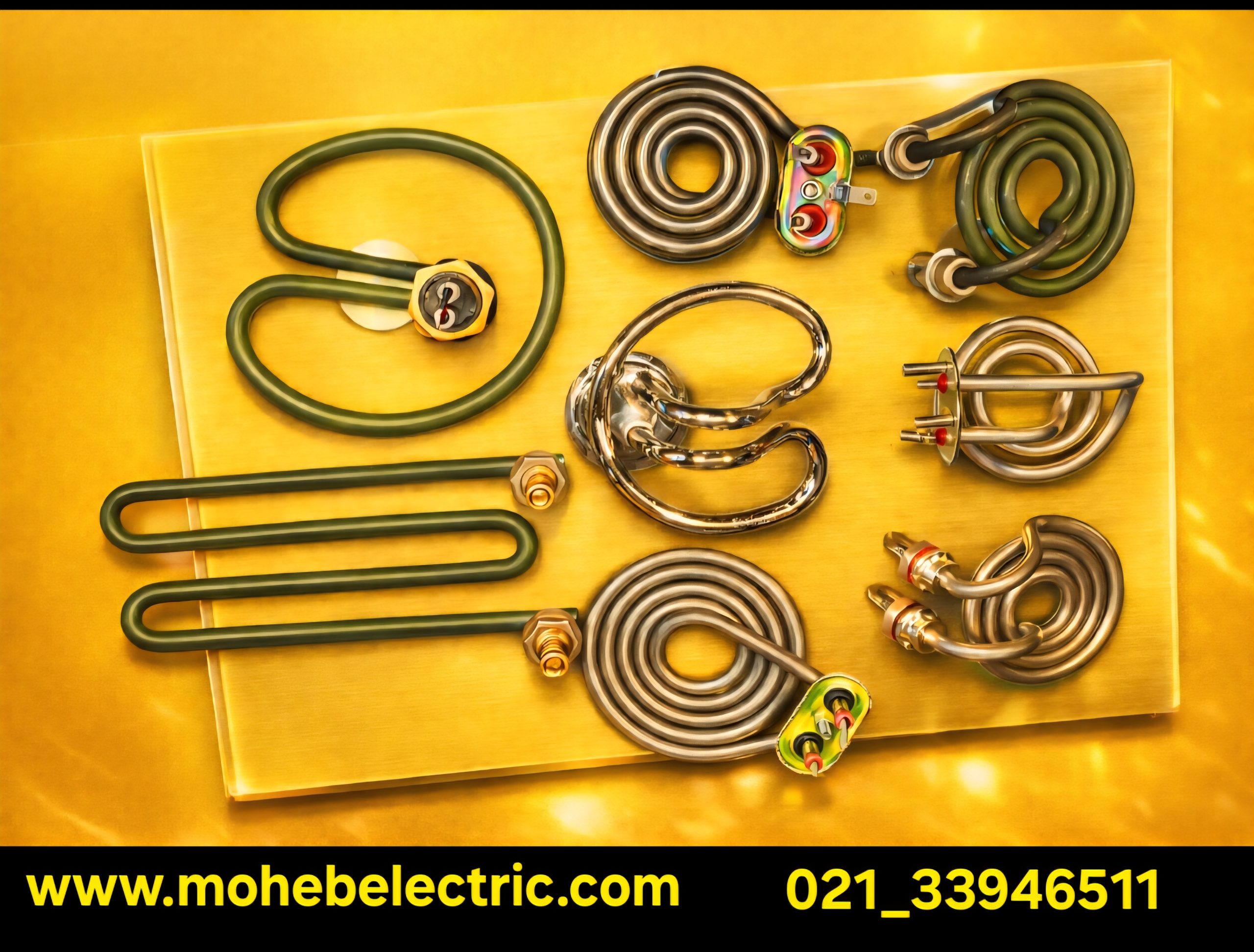

انواع المنت حرارتی

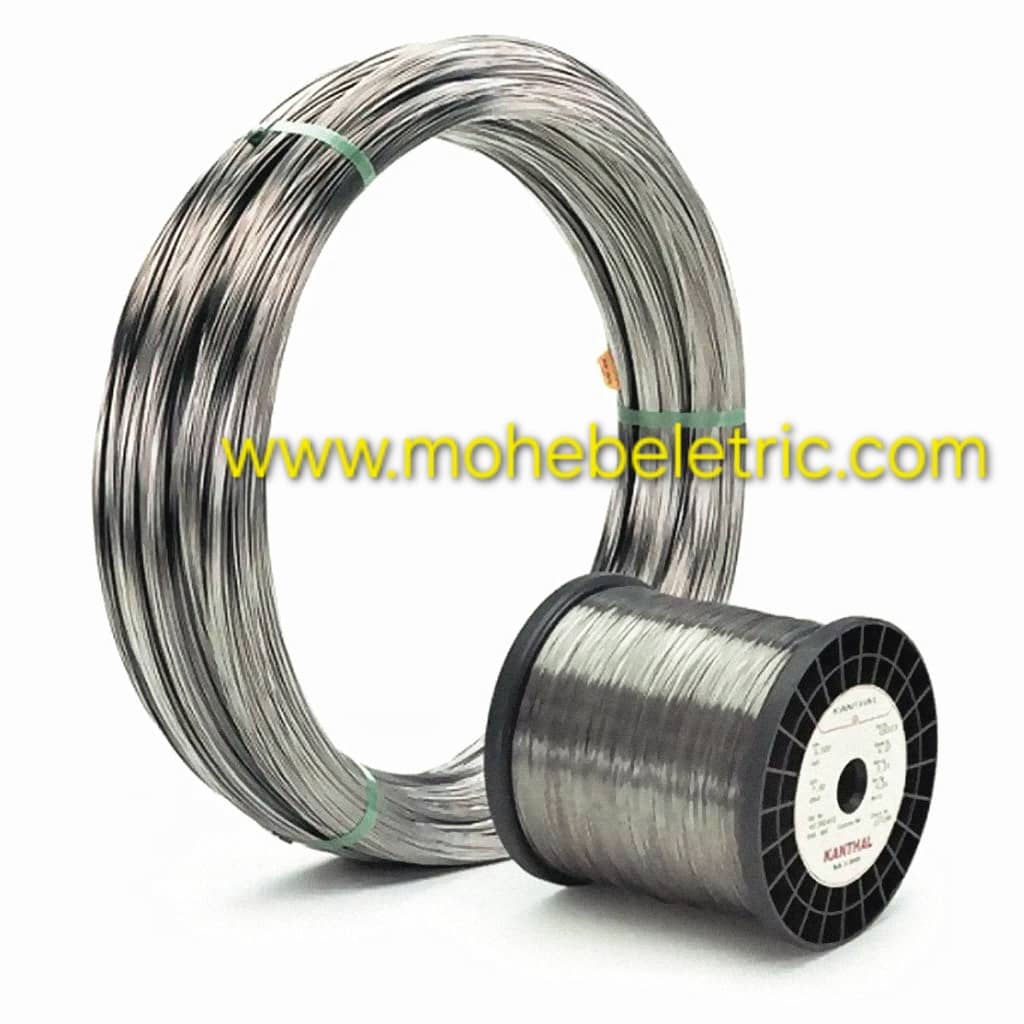

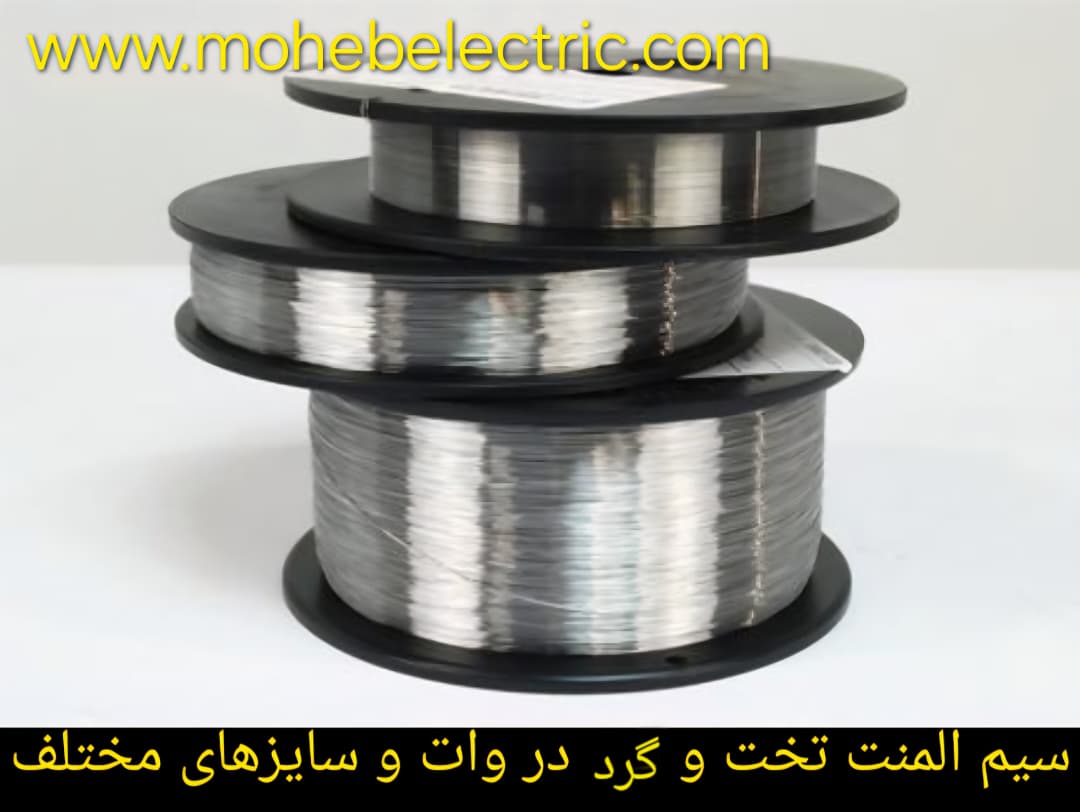

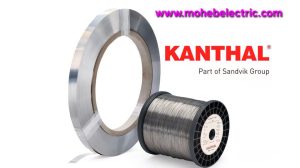

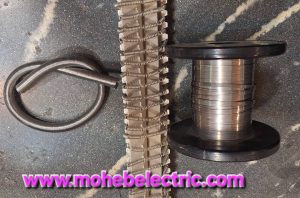

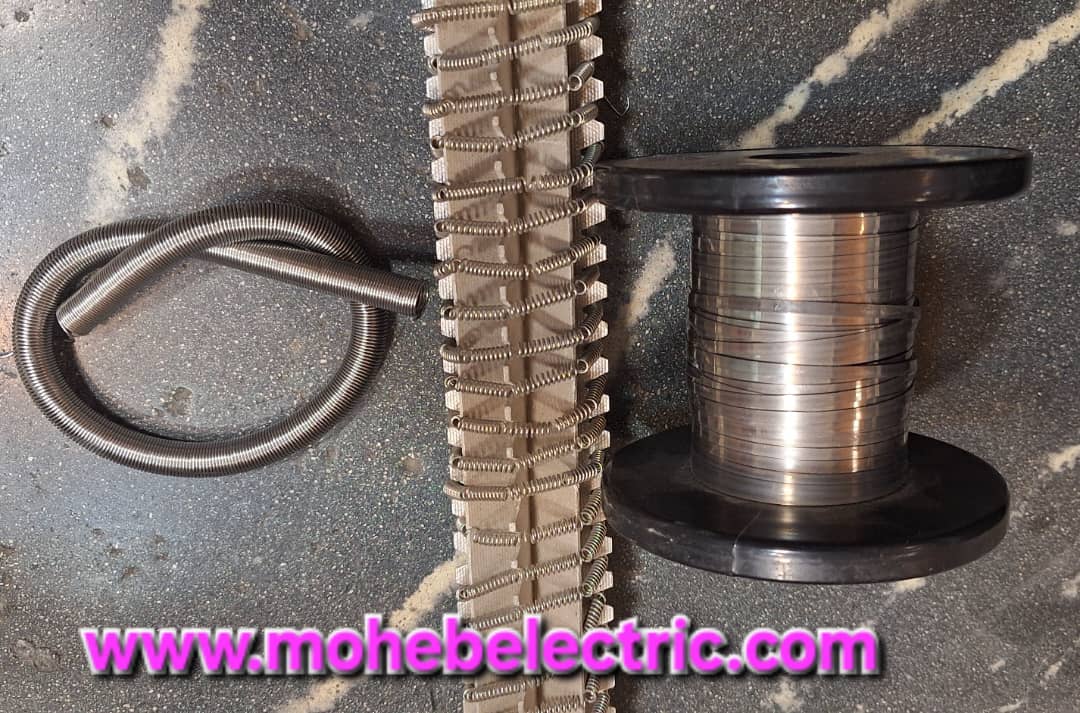

المنت سیمی:

سیم المنت از جنس های مختلفی درست می‌شود. از لحاظ جنس به دو دسته تقسیم می شود:

• سیم المنت هایی که در برابر اکسیداسیون (ترکیب یک فلز با اکسیژن در یک واکنش شیمیایی است) مقاوم هستند مانند آلیاژ کارباید سیلیکون، دی سیلیس مولیبدن، نیکل کروم، آهن-کروم- آلومینیوم
• سیم المنت هایی که در دمای بالا اکسید می‌شوند و فقط در محیط خلاء مورد استفاده قرار می‌گیرند، مانند گرافیت، تنگستن، تانتالیوم

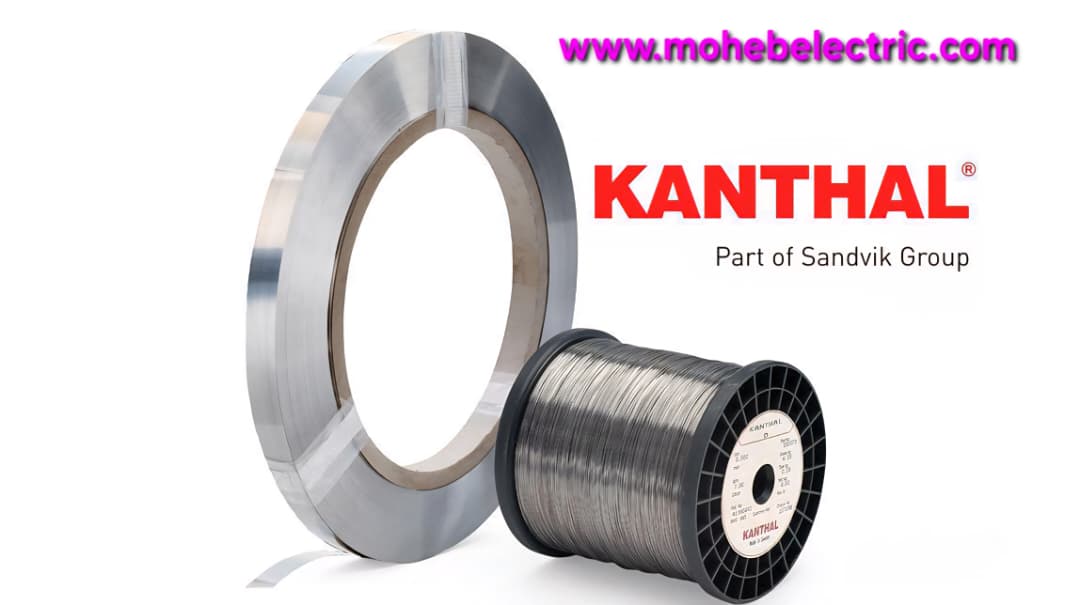

جنس المنت معمولاً در بازار از آلیاژ نیکل-کروم (Ni-Cr-Alloy) یا آلیاژ آهن-کروم-آلومینیوم (Fe-Cr-AlAlloy) است.

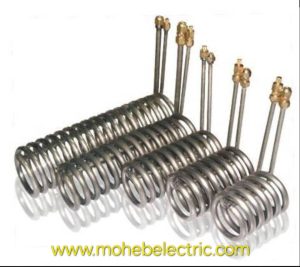

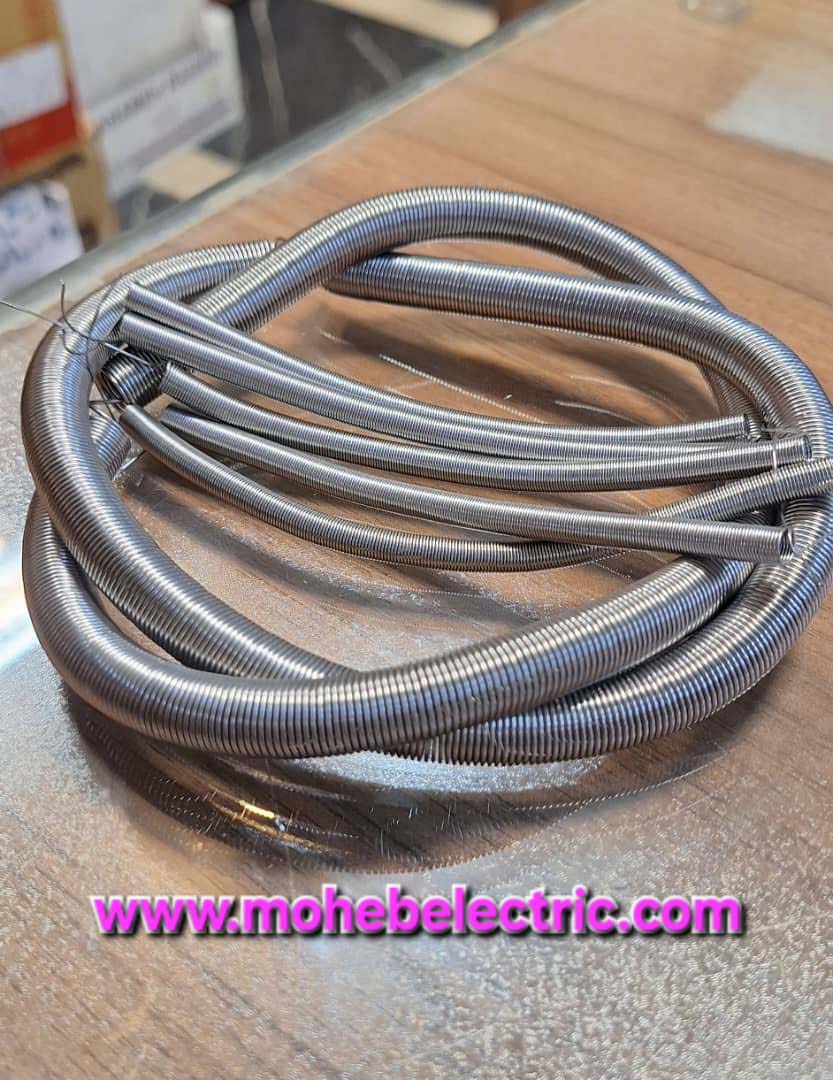

هیتر فنری:

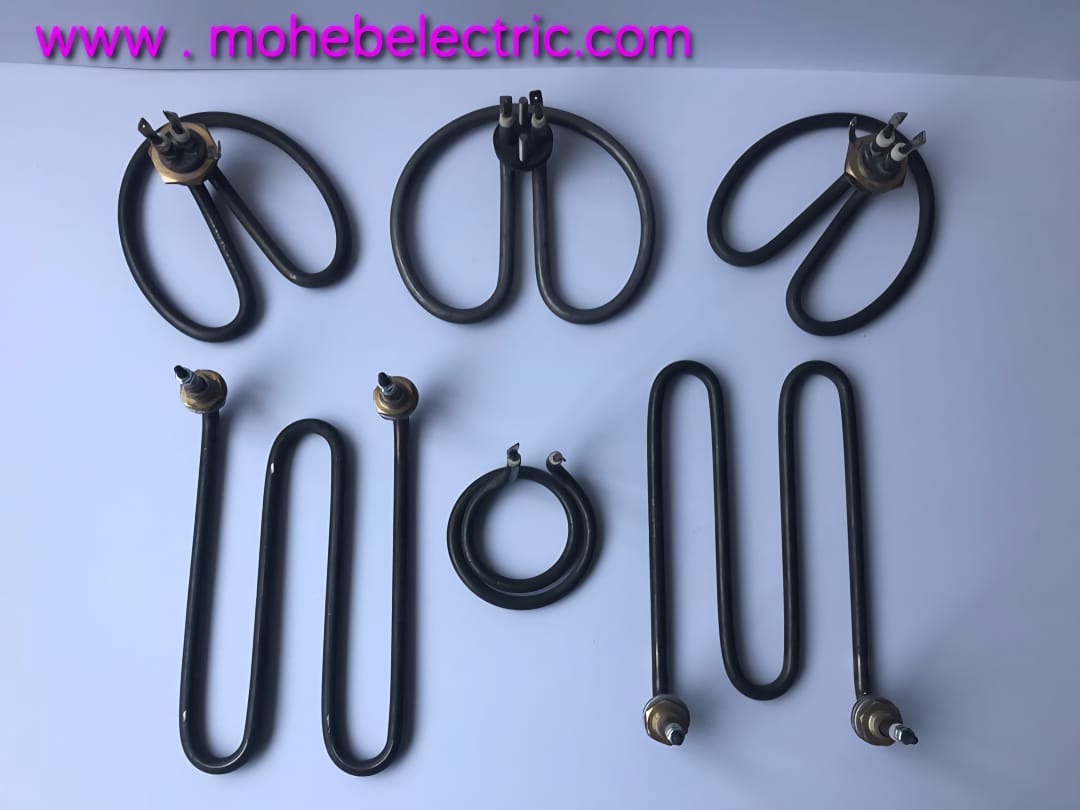

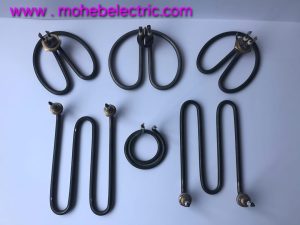

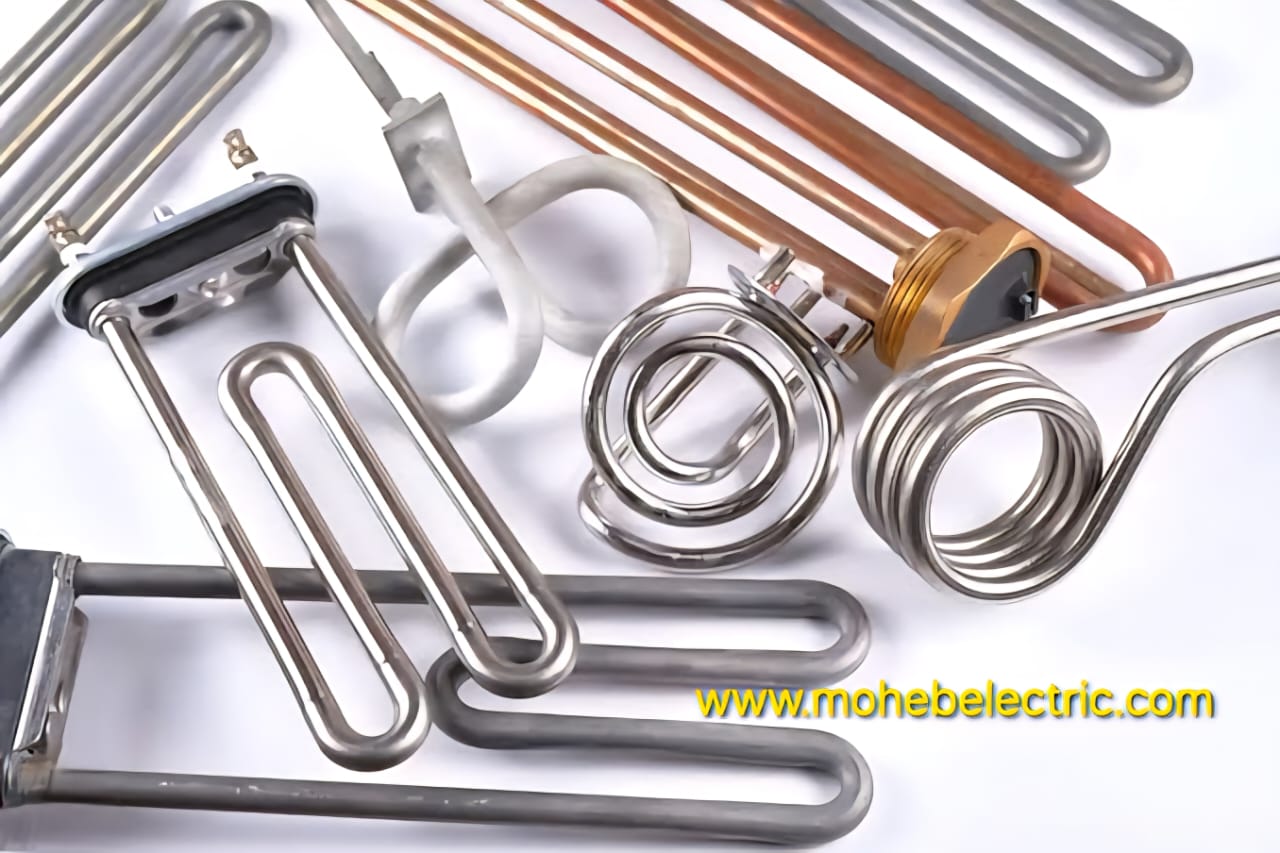

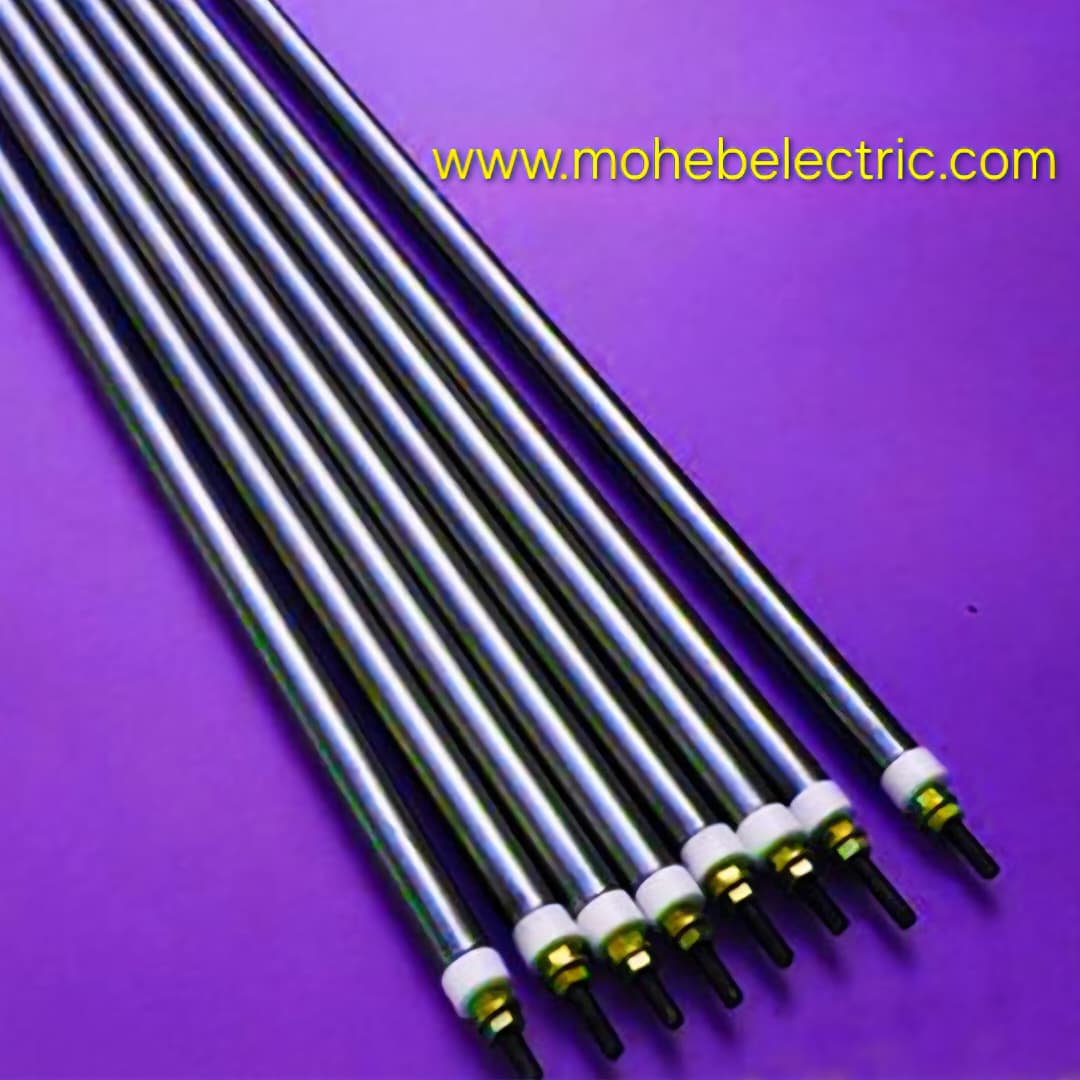

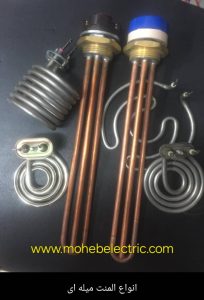

المنت میله‌ای:

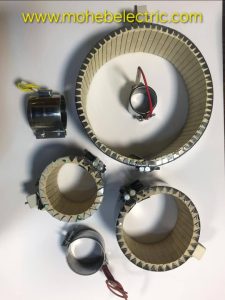

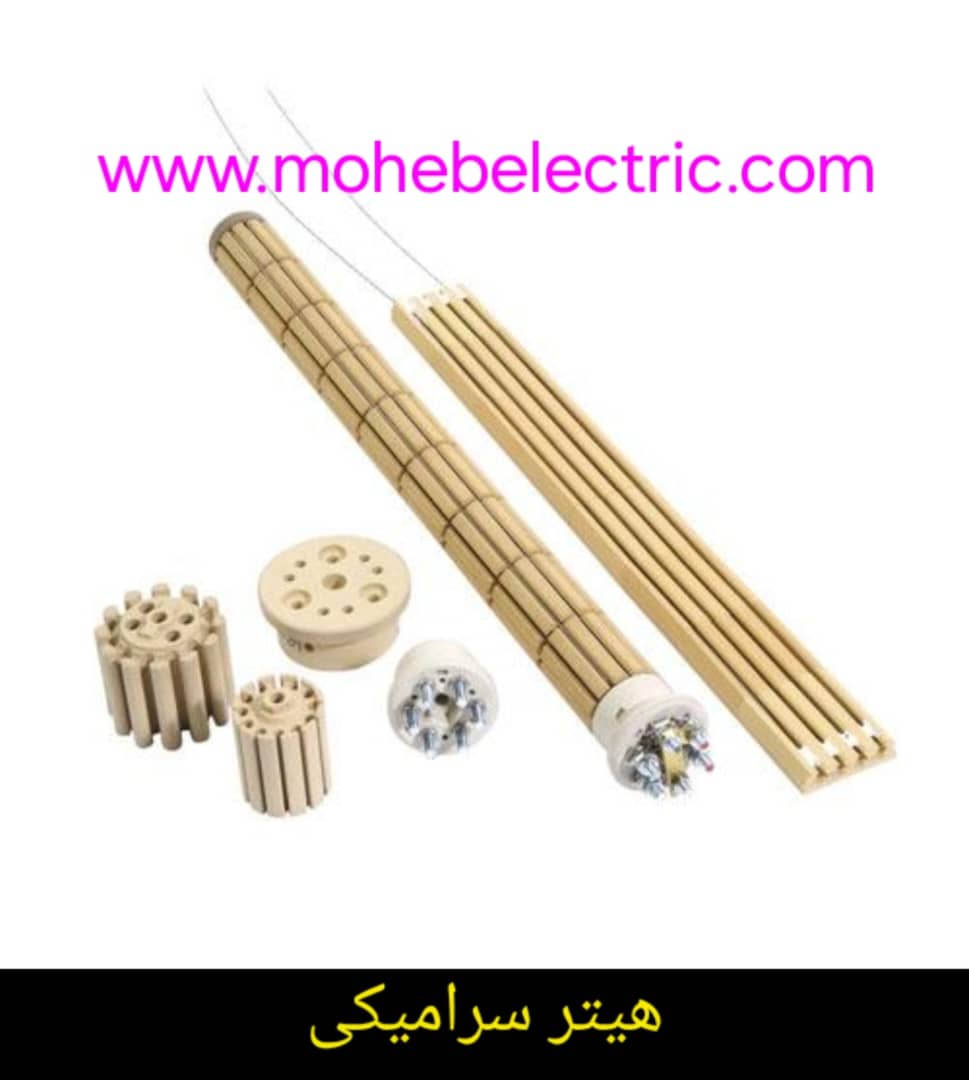

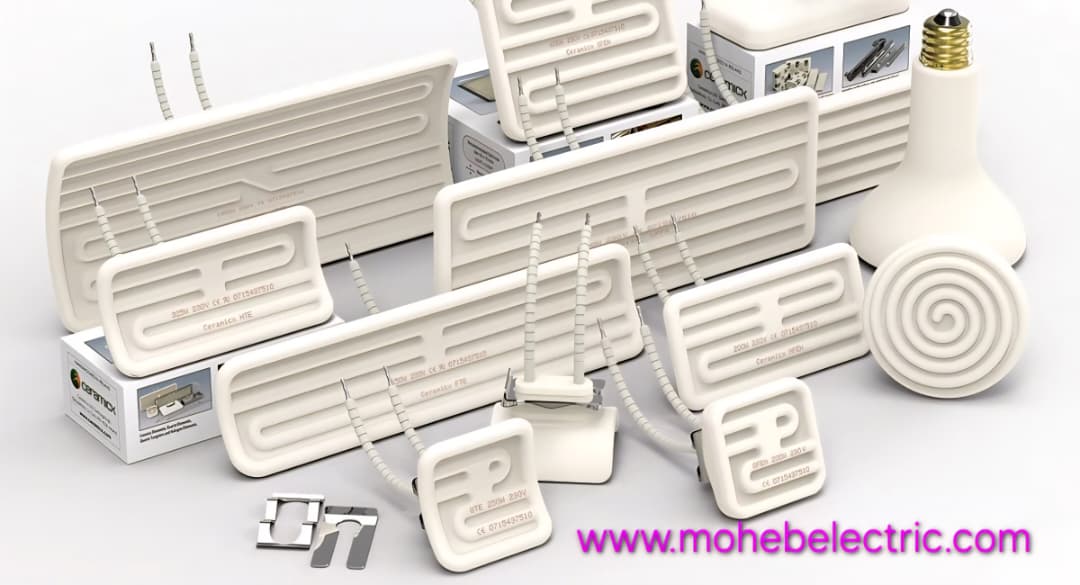

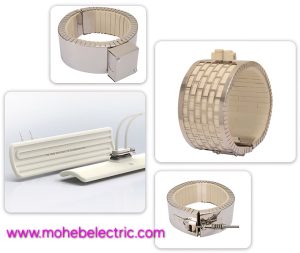

المنت سرامیکی:

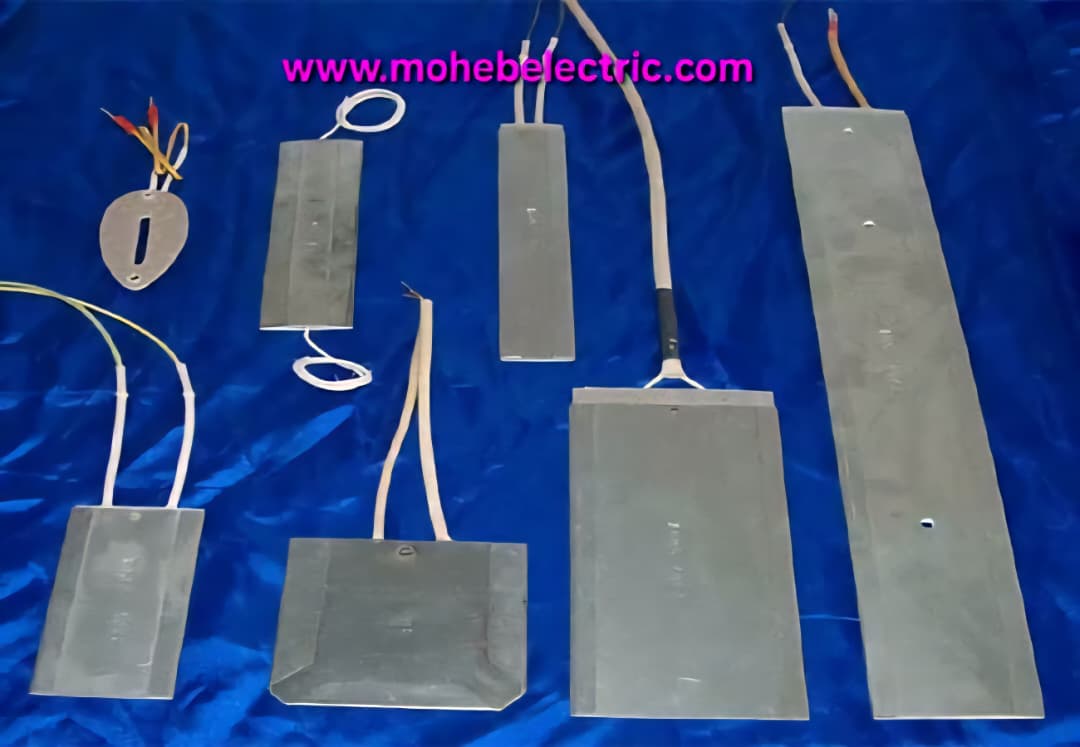

هیتر نواری:

این مدل المنت برای گرم کردن سطوح صاف یا لوله‌ای طراحی می‌شود و برای دستگاه‌ها وکارهایی از این قبیل استفاده می‌شود.

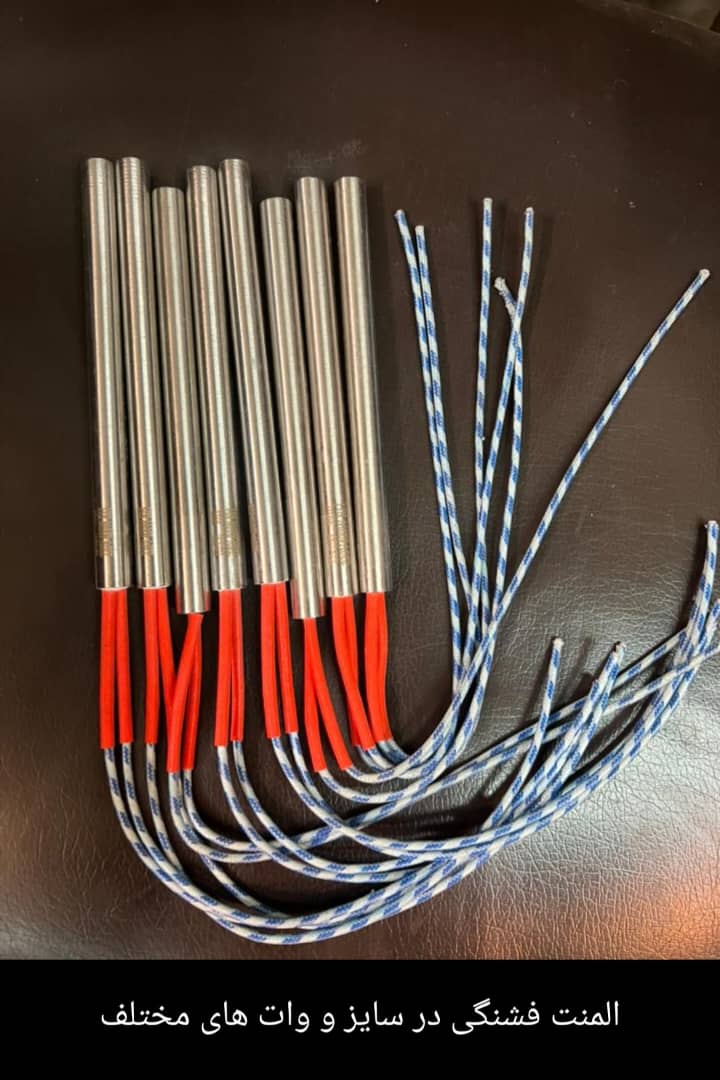

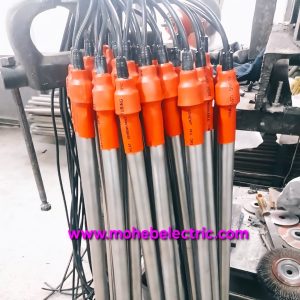

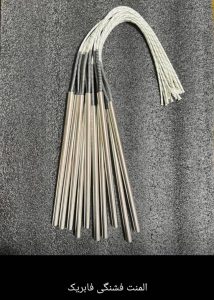

المنت فشنگی:

این المنت توان بالا هستند که برای گرم کردن دقیق قالب‌ها، صفحات فلزی و دستگاه‌های بسته‌بندی استفاده می‌شود.

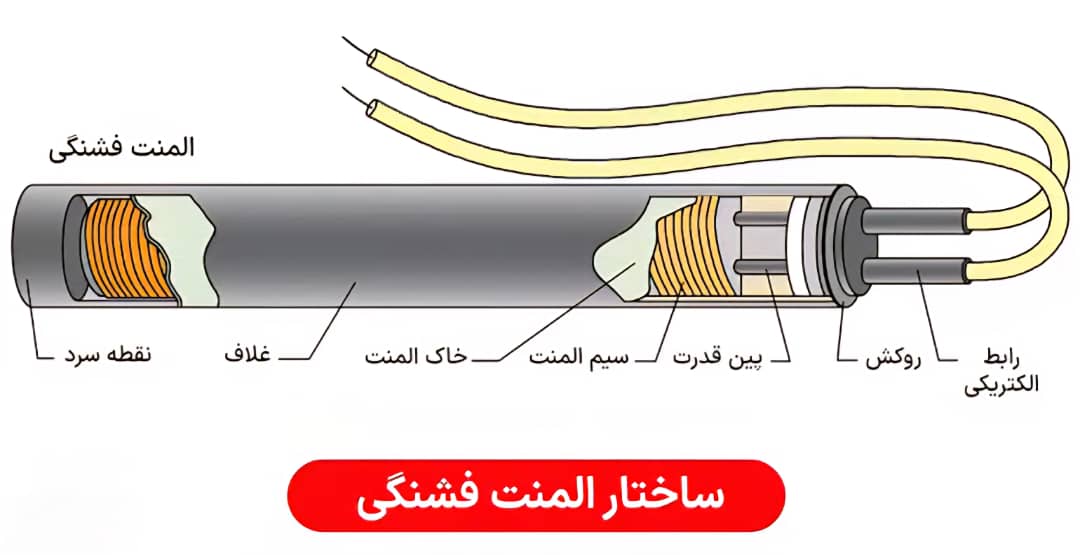

هیتر فشنگی (Cartridge Heater) یک المان گرمایشی صنعتی لوله‌ای شکل است که برای ایجاد گرمایش متمرکز و دقیق موضعی در تجهیزات مختلف استفاده می‌شود.

این المنت از یک سیم مقاومت (اغلب نیکل و کروم) تشکیل می‌شود که به دور یک هسته سرامیکی قرار می‌گیرد و توسط مواد دی الکتریک عایق‌بندی و در یک غلاف فلزی (معمولا فولاد ضد زنگ) محصور می‌شود.

این المنت‌ها در طیف گسترده‌ای از صنایع مانند:

. صنایع پلاستیک     . فرآوری مواد غذایی     . صنایع خودروسازی     . تجهیزات پزشکی و آزمایشگاهی

. گرمایش مایعات و گازها

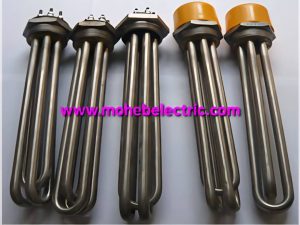

المنت ضد اسید:

این المنت پوشش مخصوصی دارد و در برابر خوردگی در محیط‌های اسیدی مقاوم است و در صنایع آبکاری و وان‌های اسید کاربرد دارد.

المنت‌های تیتانیومی بهترین مواد مقام در برابر خوردگی در بسیاری از محیط‌های شیمیایی و آبکاری شناخته می‌شود و برای گرم کردن مخازن اسید در صنایع داروسازی، نساجی و شیمیایی به کار می‌رود.

نوع شیشه‌ای (پیرکس و کوارتز) به علت مقاومت بالا اغلب به عنوان بهترین روش برای گرم کردن اسیدهایی مانند سولفوریک اسید مورد توجه قرار می‌گیرد.

المنت‌های با روکش تفلون برای گرم کردن محیط‌های قلیایی، مس بدون برق، بای فلوراید آلومنیوم و برخی محلول‌های اسید سولفوریک استفاده می‌شود.

هیترهای استیل اسیدی فولادی در صنایع شیمیایی، محلول‌های چربی‌زدایی، حلال‌های روغنی و روغن‌های نیمه سنگین کاربرد دارد.

مورد استفاده این المنت‌ها صنایع آبکاری، صنایع شیمیایی، صنایع غذایی و نساجی و کابردهای دیگری دارد.

شیرینگ حرارتی چیست؟

شیرینگ حرارتی یک روکش عایق است که معمولاً از مواد پلیمری ایجاد می‌شود و با اعمال حرارت، قطر آن کاهش پیدا می‌کند.

در حالت عادی، روکش حرارتی قطر مشخصی دارد و می‌توان آن را روی سیم، کابل یا اتصال موردنظر قرار داد. پس از اعمال حرارت، روکش منقبض می‌شود و اطراف قطعه را محکم در بر می‌گیرد.

به همین دلیل، شیرینگ حرارتی می‌تواند علاوه بر ایجاد عایق الکتریکی، از محل اتصال در برابر عواملی مانند رطوبت، گرد و غبار، سایش و آسیب‌های مکانیکی نیز محافظت کند.

فرآیند استفاده از شیرینگ نسبتاً ساده است:

1. ابتدا شیرینگ با اندازه مناسب انتخاب می‌شود.
2. روکش روی سیم، کابل یا اتصال قرار می‌گیرد.
3. حرارت به‌صورت یکنواخت روی سطح شیرینگ اعمال می‌شود.
4. روکش در اثر حرارت منقبض می‌شود.
5. پس از خنک شدن، شیرینگ به شکل نهایی خود باقی می‌ماند.

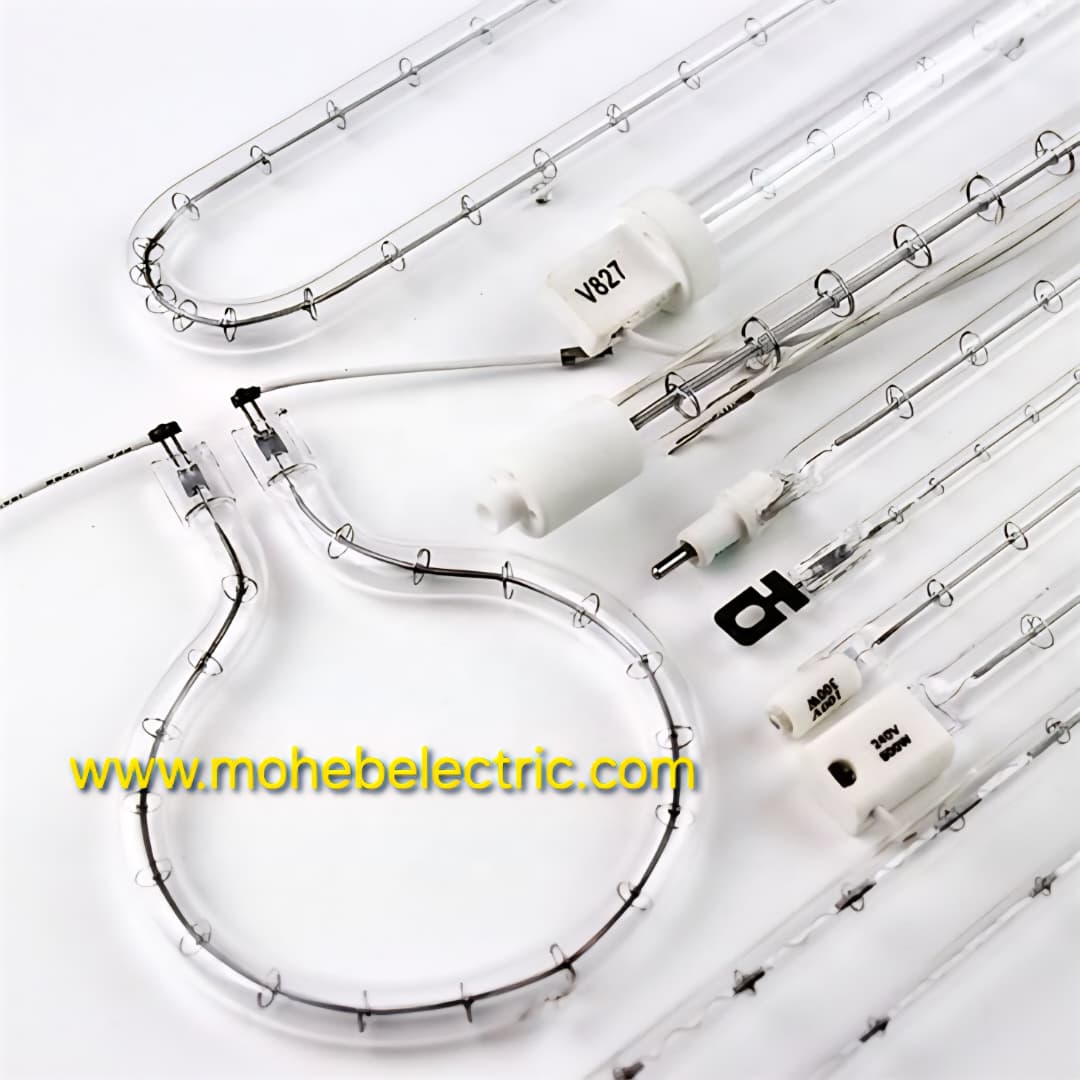

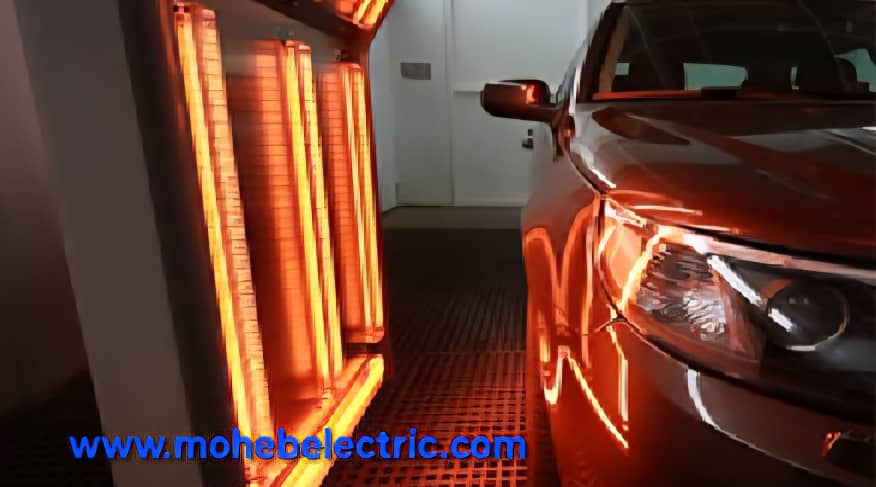

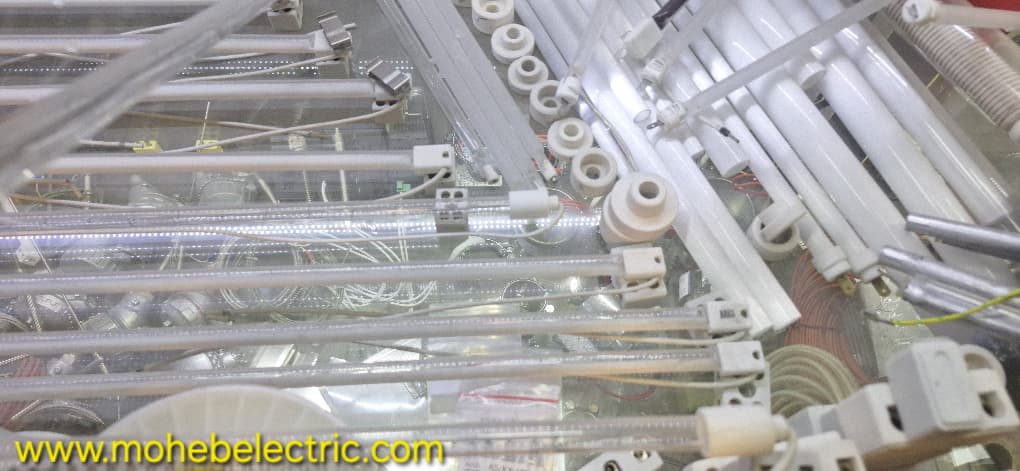

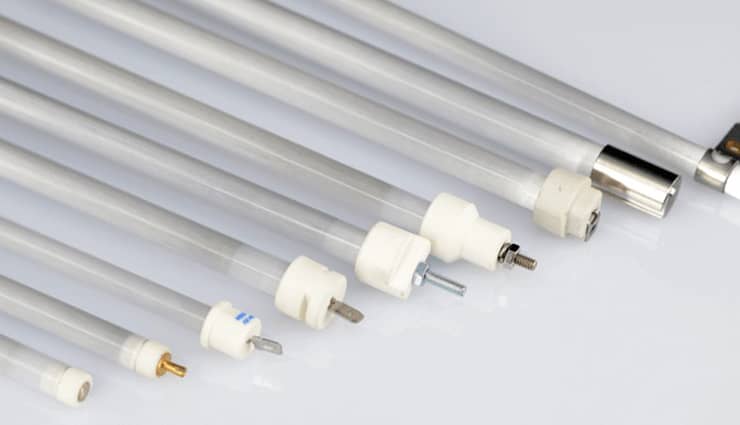

المنت حرارتی شیشه‌ای (هالوژنی) Halogen glass elements

المنت حرارتی شیشه ای معمولاً با گاز هالوژن پر شده‌اند و می‌توانند با دماهای بسیار بالا (تا 2600 درجه سانتی‌گراد) برسند.

منابع گرمایش کارآمدی هستند که با استفاده از یک فیلیمانت تنگستن در داخل یک لوله کوارتز پر از گاز هالوژن گرما تولید می‌کند.

این المنت‌ها به دلیل تولید سریع و مستقیم سرما (گرمایش فرو سرخ) در بخاری‌ها و کرسی‌های برقی، آون‌های هالوژنی، مصارف صنعتی خشک کردن رنگ شکل‌دهی پلاستیک و جوهر خشک کنی و کاربردهای مختلفی استفاده می‌شود .

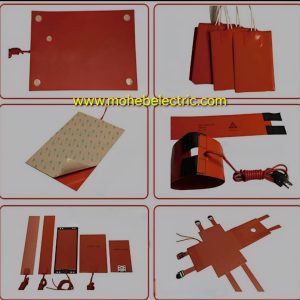

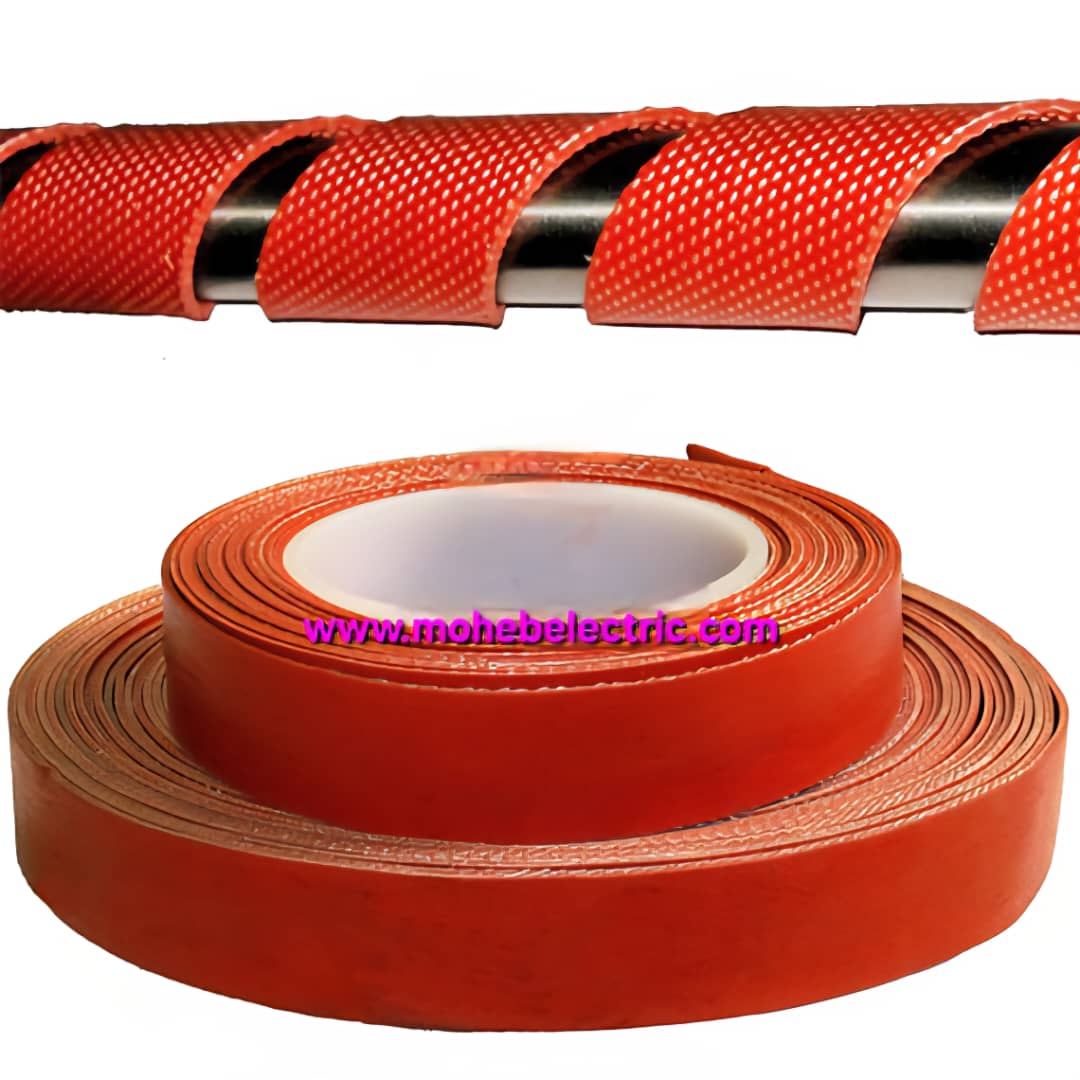

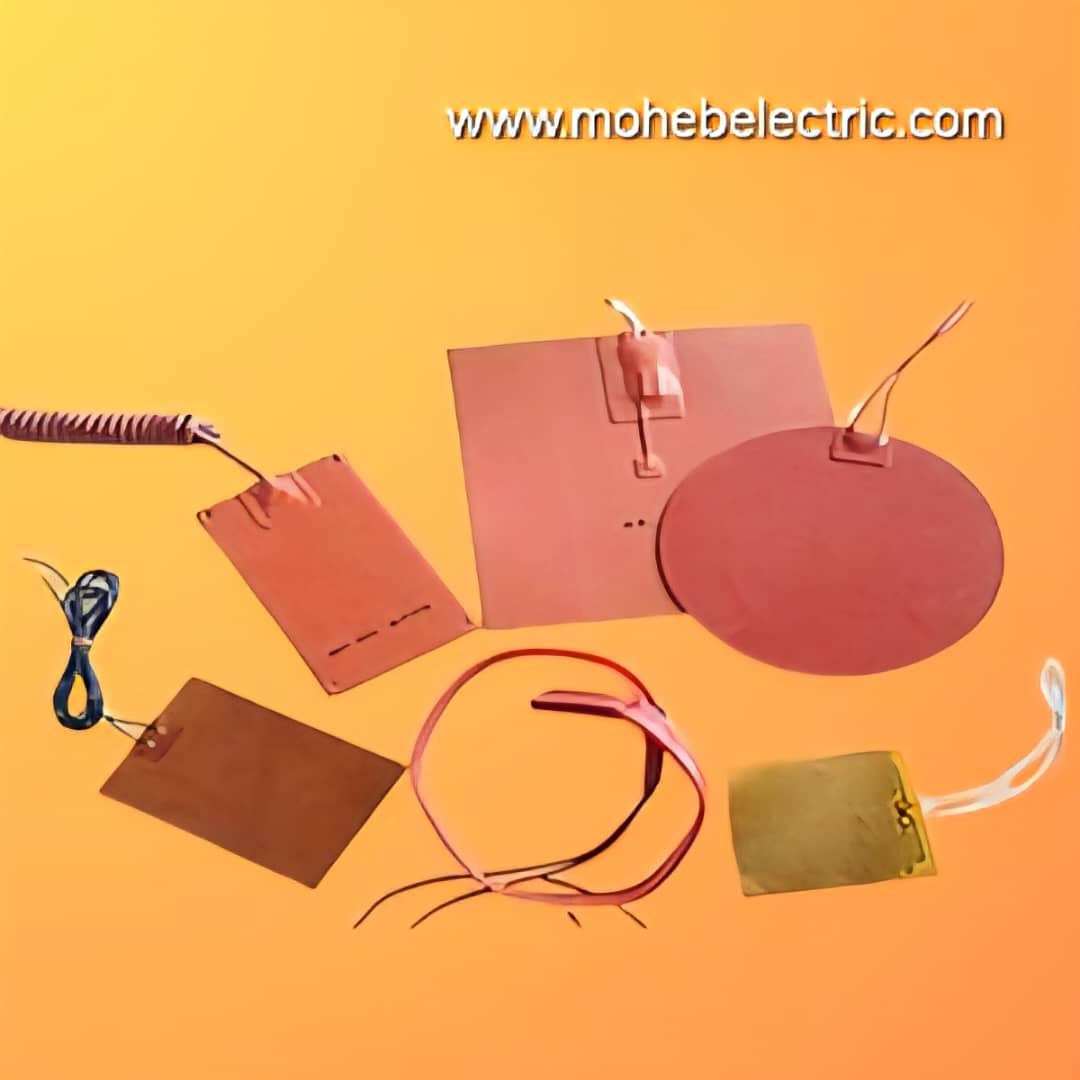

المنت‌ حرارتی سیلیکونی (Silicon heaters)

به دلیل انعطاف‌پذیری بالا و توزیع یکنواخت حرارت، در کاربردهای خاصی مانند گرمایش دستگاه‌های پزشکی مورد استفاده قرار می‌گیرند.

این المنت‌ها حرارتی انعطاف‌پذیر هستند که به دلیل مقاومت بالا در برابر رطوبت، انتقال سریع حرارت و طول عمر طولانی در کاربردهای صنعتی و خانگی مختلفی استفاده می‌شود .

انعطاف‌پذیری، مقاومت بالا، وزن سبک، انتقال سریع و یکنواخت حرارت، ولتاژهای متنوع از ویژگی‌های آن است.

کاربردهای گسترده‌ای این المنت‌ها دارند: گرمایش از کف، تشک‌های برقی، صنایع وکیوم، گرمایش آب و مایعات، دستگاه‌های جوجه‌کشی و در مکان‌های صنعتی.

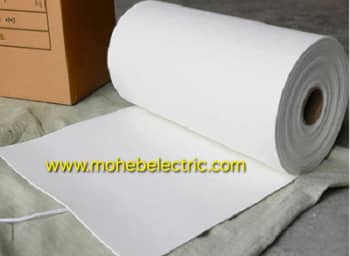

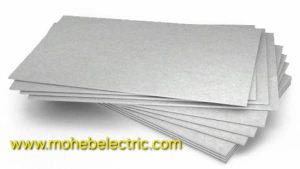

مقوا نسوز

یک ورق یا مقوای نسوز در برابر حرارت و آتش است که برای کارهای مختلف عایق‌کاری در فضاهایی با دمای بالا طراحی می‌شود.

در انواع مختلفی از جمله آزبست، فایبر سرامیک و مواد سلولزی خاص تولید می‌شود .

• مقوا آزبست (Asbestos Cardboard ): این مقوا از قدیمی‌ترین نوع مواد نسوز است و از الیاف آزبست مرغوب، مقداری سیمان یا کاغذ و رزین چسب ناک تهیه می‌شود .
• مقوای فایبر سرامیک ( Ceramic fiber Board): این مقواها جاگزین مدرن و ایمن‌تری برای آزبست هستند و از الیاف سرامیک درست می‌شود .
• تخته‌های سیمانی مواد ساختمانی غیر قابل احتراق هستند که در برابر آتش مقاوم است .

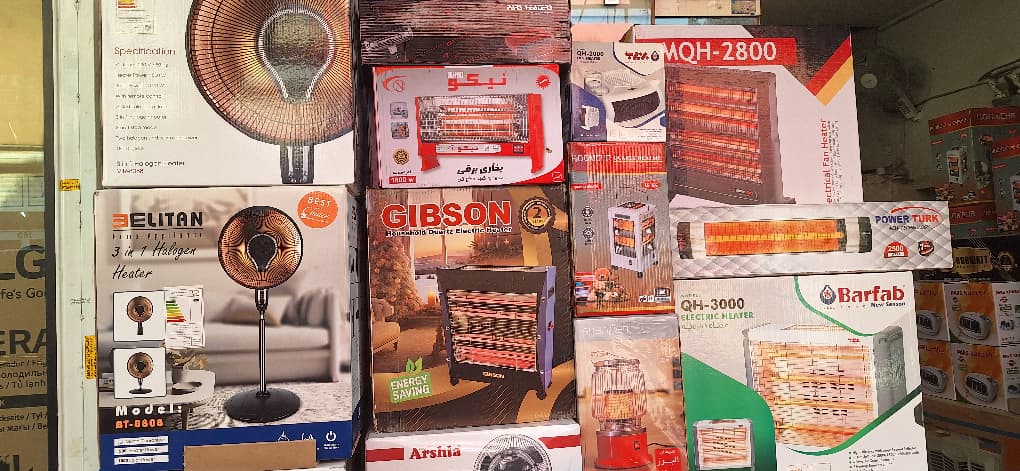

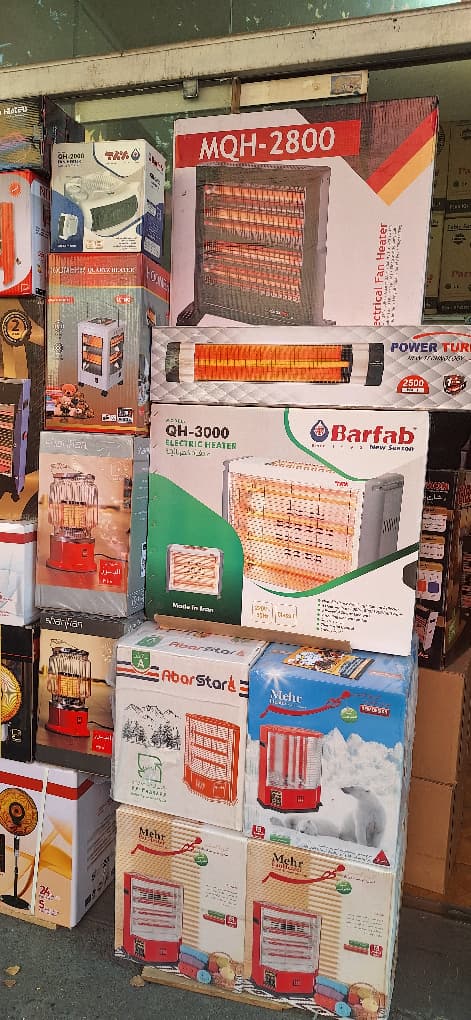

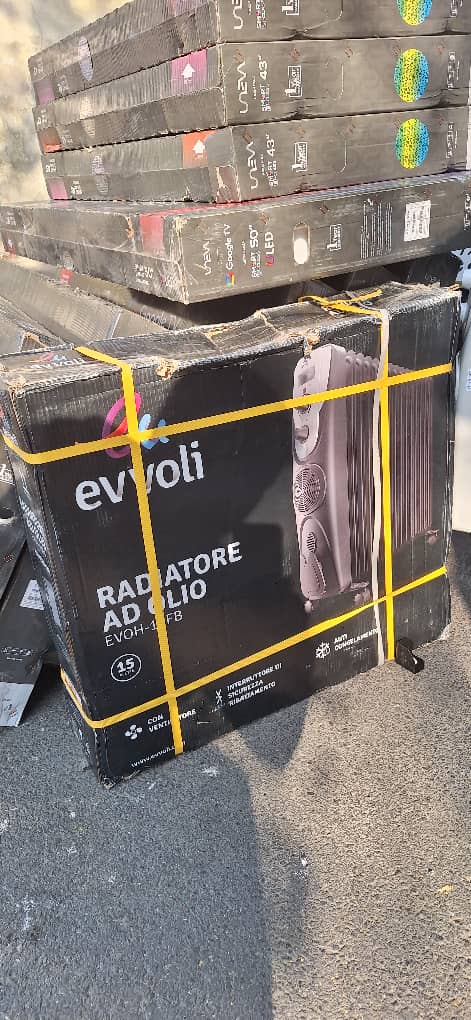

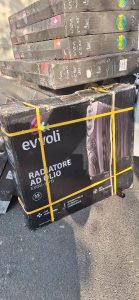

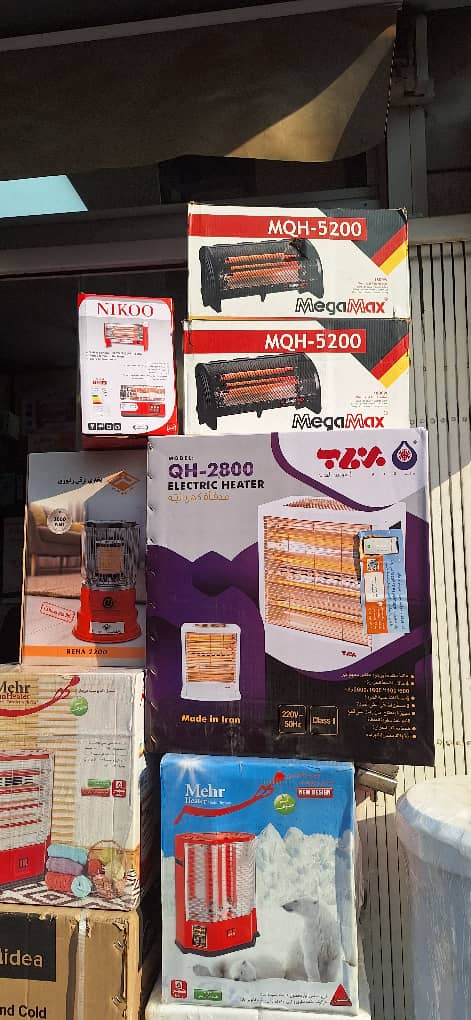

انواع بخاری برقی:

در انواع مختلفی مانند فن دار، تابشی و کانوکتور عرضه می‌شود که هر کدام برای نوع خاصی از فضاها مناسب است و به عواملی مانند اندازه محیط، میزان مصرف انرژی و ویژگی‌های ایمنی بستگی دارد.

. فن دار      . تابشی مادون قرمز        . بخاری برقی کانوکتور

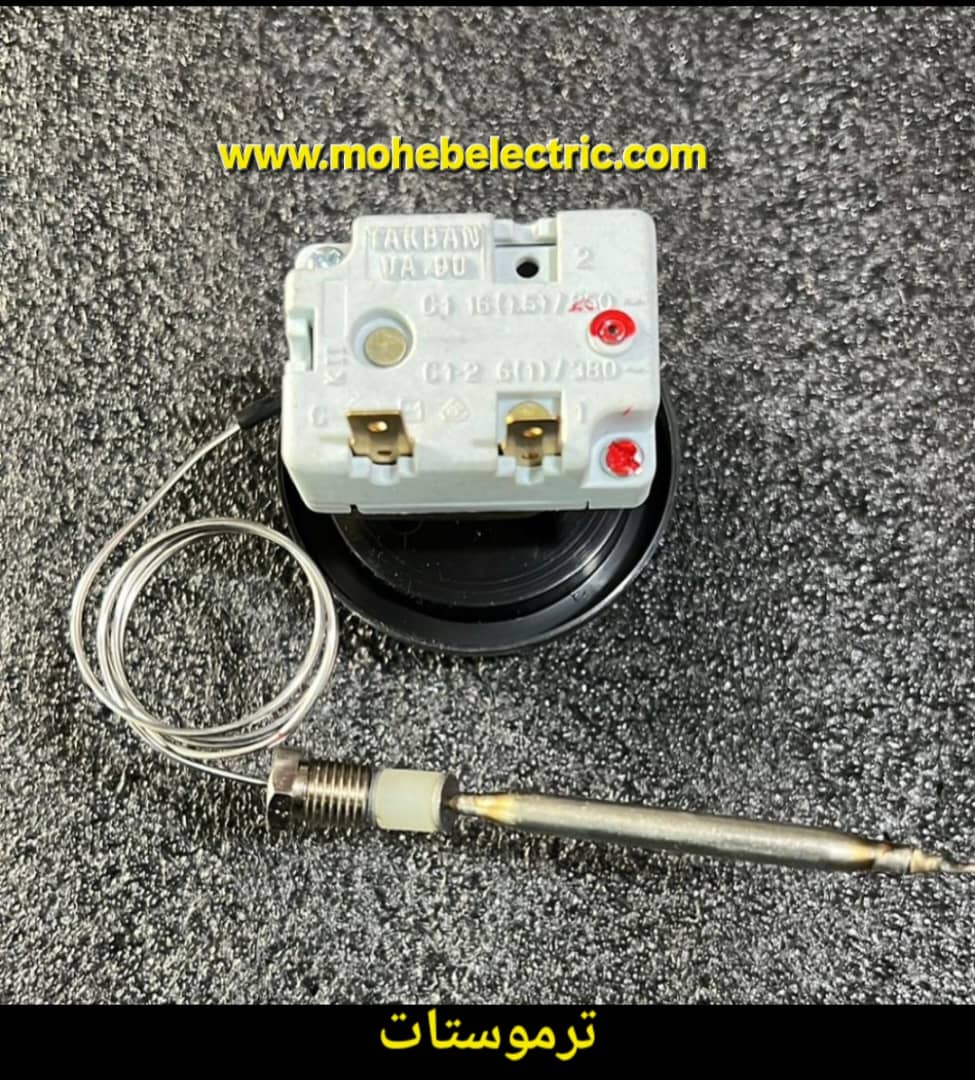

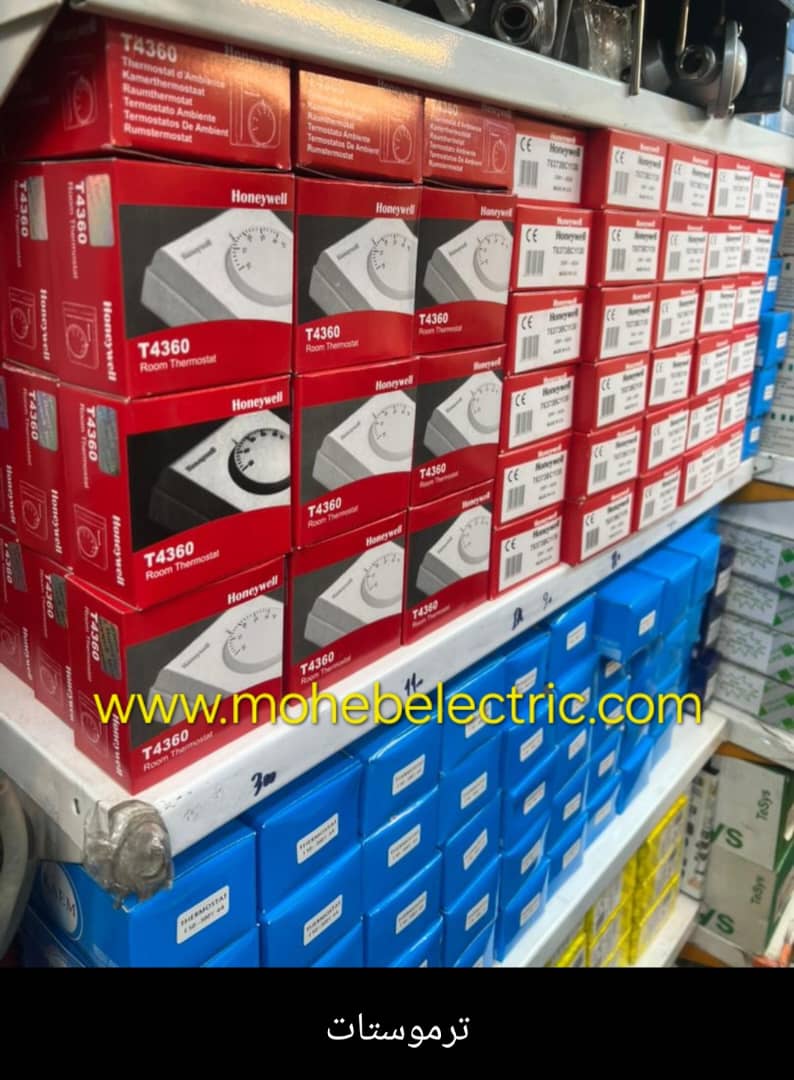

ترموستات

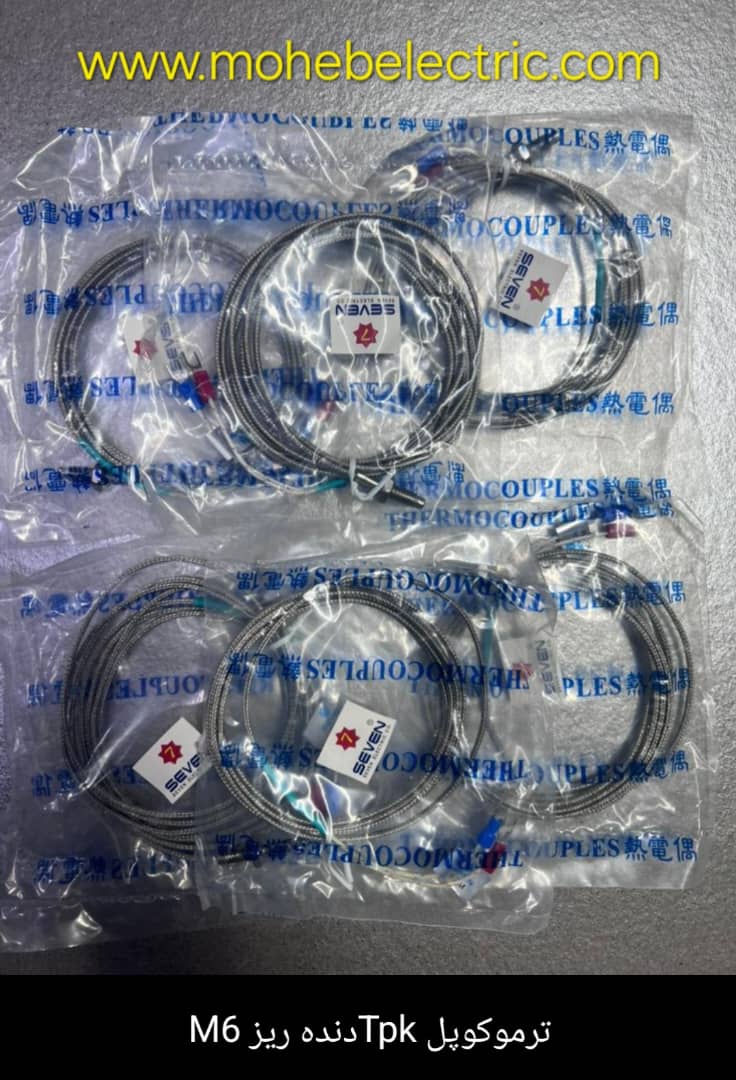

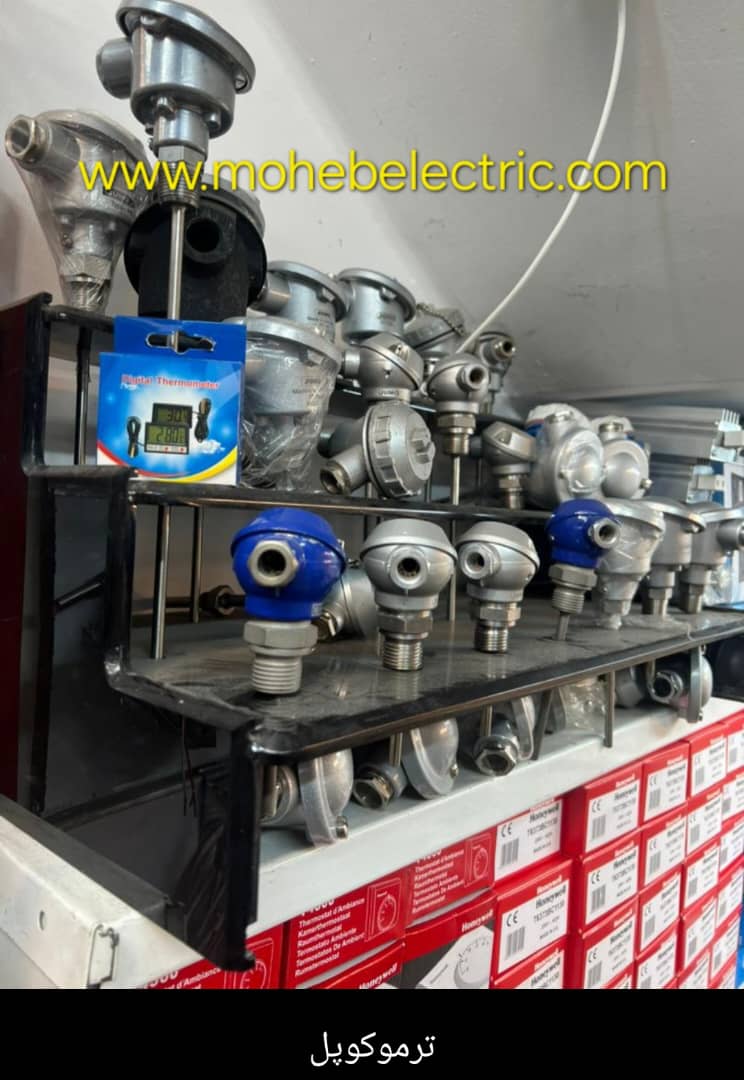

ترموکوپل

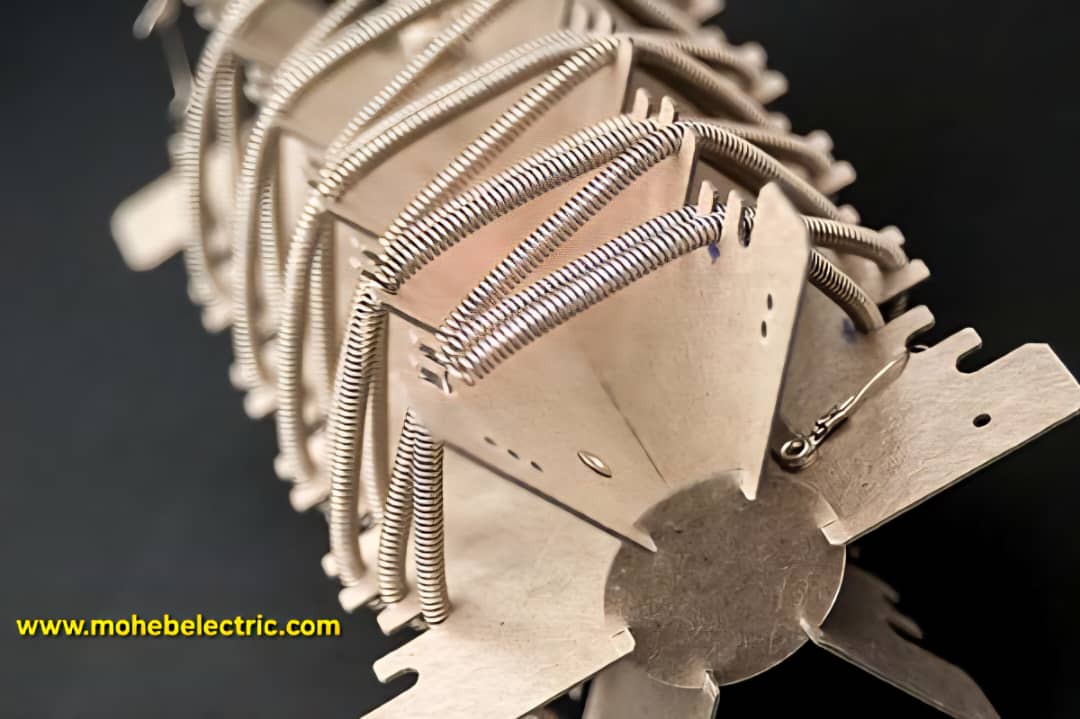

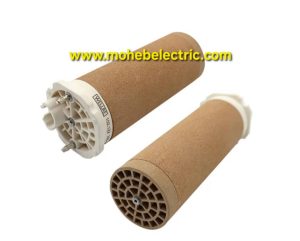

هیتر سشوار صنعتی

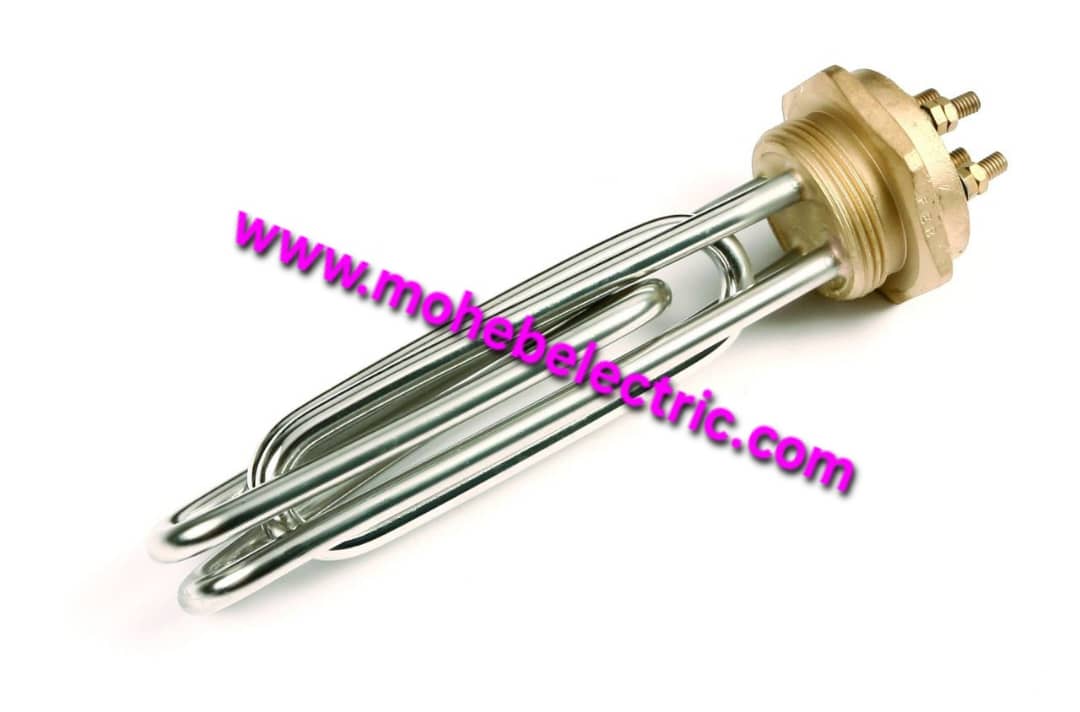

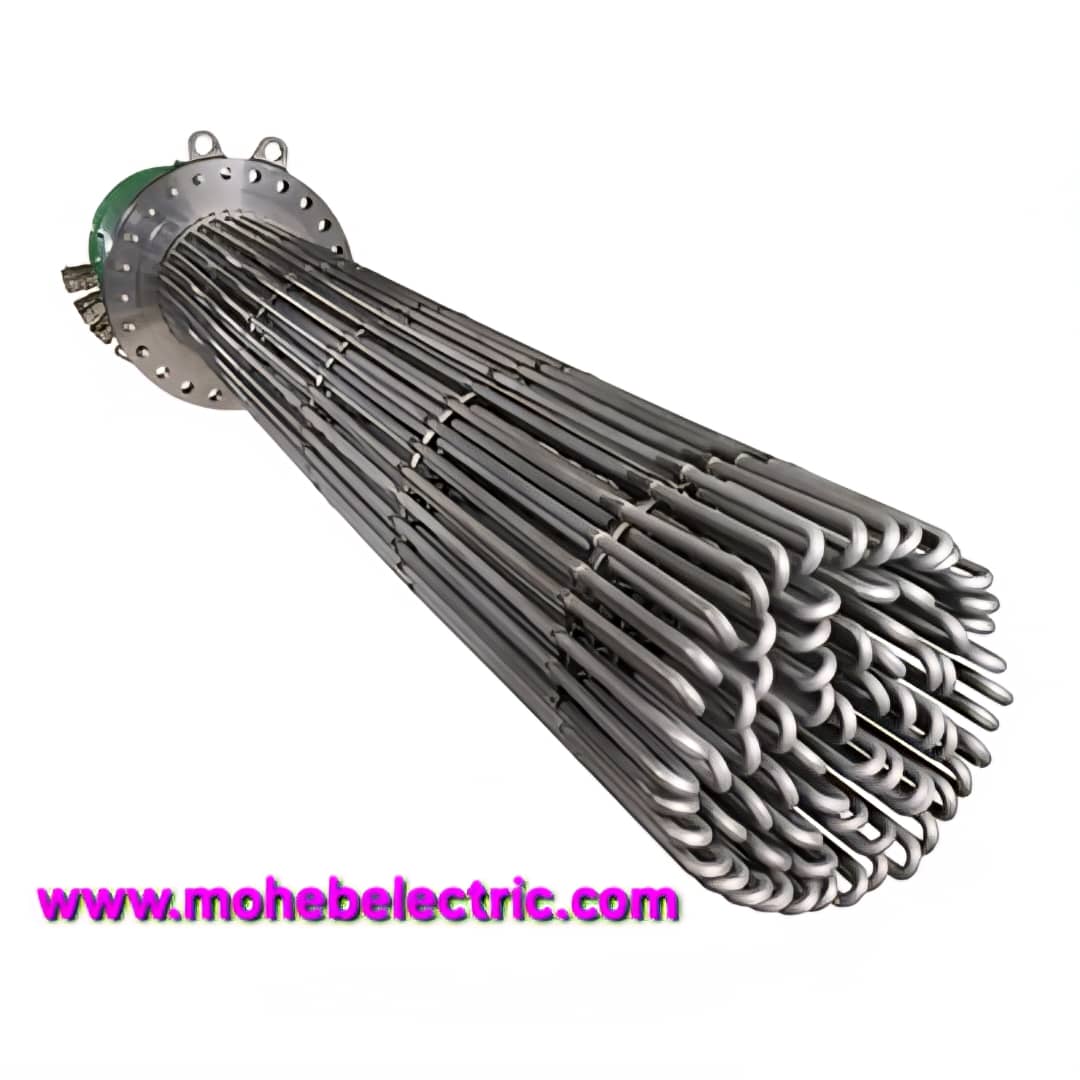

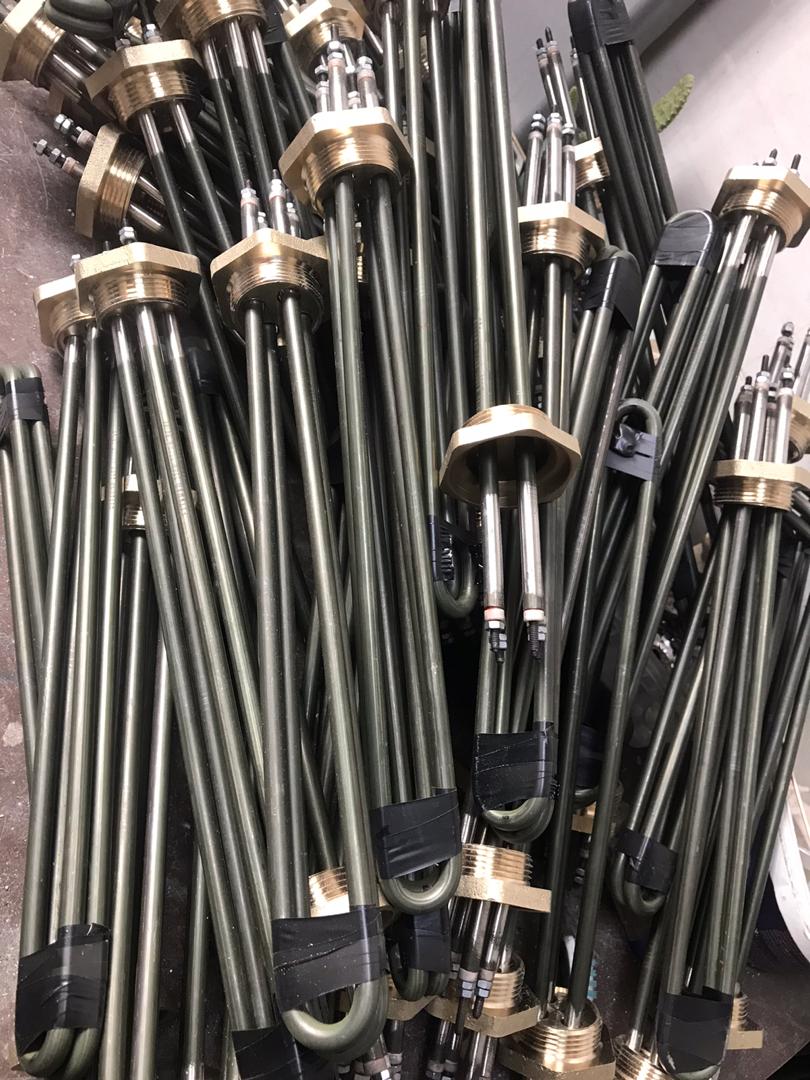

المنت حرارتی فلنچ دار (Flanged Heater)

یک تجهیزات گرمایشی صنعتی قدرتمند و پر کاربرد برای گرم کردن مستقیم مایعات و گازها در مخازن بزرگ و سیستم‌های تحت فشار و روغن‌ها استفاده می‌شود.

در توان‌ها و ابعاد مختلف (مانند 2 کیلووات تا 6 کیلووات و طول 30تا 100 سانتی متر) و با جنس‌های مختلف (مانند استیل 304، استیل 316، برنجی و فولادی) تولید می‌شود تا متناسب با نوع سیال و شرایط کاری باشد.

این المنت در صنایع مختلف استفاده می‌شود:

• صنایع شیمیایی نفت و پتروشیمی
• مایعات خورنده
•  تجهیزات صنعتی

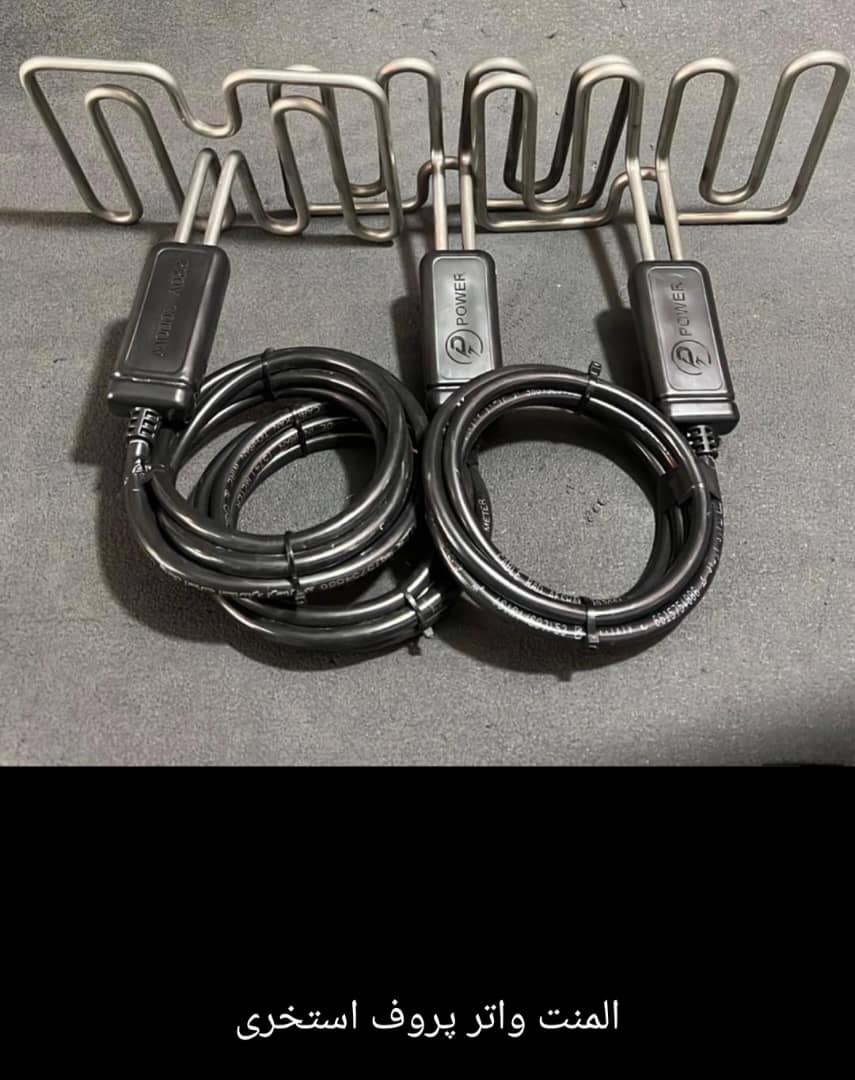

المنت استخری

المنت‌های حرارتی استخری ابزارهای ضروری برای گرم کردن آب استخر و جگوزی‌ها است و در انواع مختلف تک فاز، سه فاز و با جنس‌های استیل و تیتانیومی موجود است.

انتخاب المنت مناسب به عواملی مانند حجم آب، نوع آب و هوا بستگی دارد.

انواع آن:

• المنت‌های فلنچ دار
• هیترهای سرامیکی
• المنت‌های تیتانیومی و استیل
• هیترهای برقی کامل استخر
