نور پردازی مدرن و سنتی

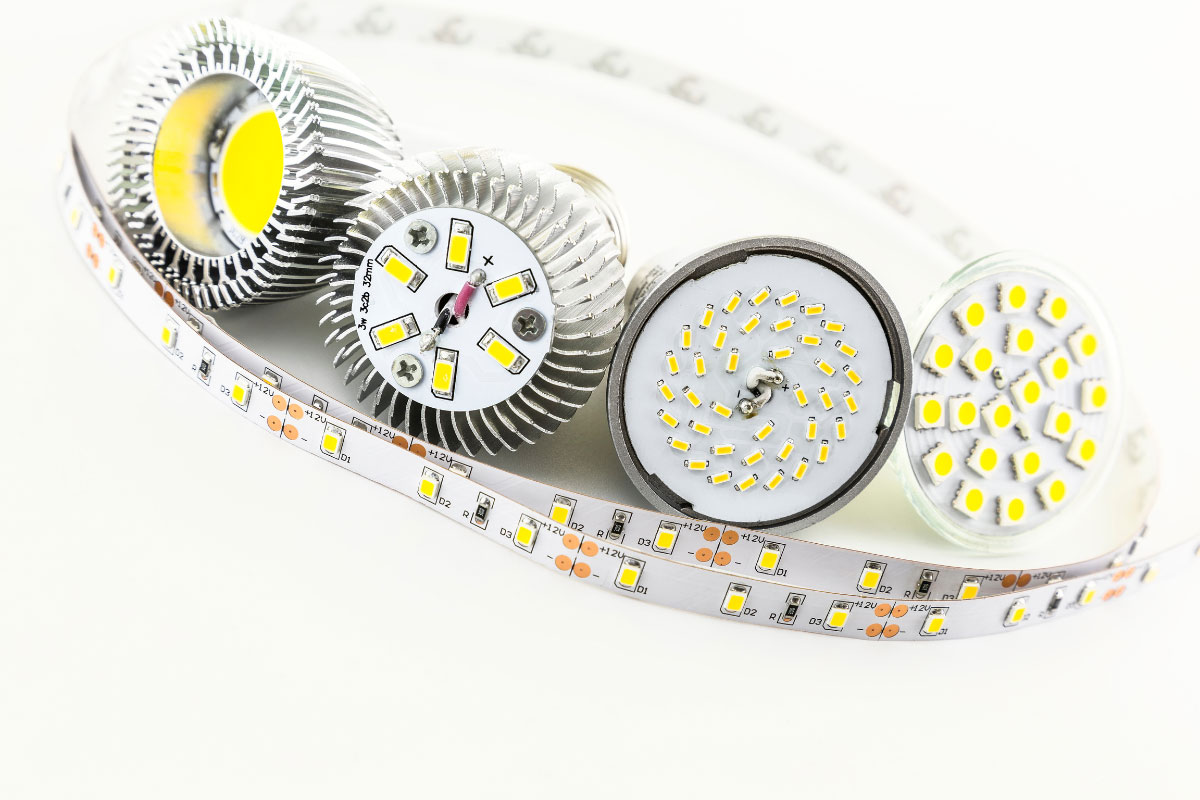

نورپردازی یکی از مهمترین عناصر طراحی داخلی و بیرونی است که هم بر فضا تاثیر میگذارذ و هم تجربه کاربری را بهبود میبخشد . دو ابزار محبوب نورپردازی مدرن لاینر و ریسه ال ای دی هستند .

لاینر یا چراغ خطی ،سیستم نور پردازی یکپارچه و حرفه ای است که معمولا در سقف ، دیوار یا کناف نصب میشود و نور یکنواخت و مدرن ایجاد میکند.

ویژگی های لاینر:

.  نور یکنواخت و بدون نقطه       . ظاهر مینیمال و لوکس           . طول عمر بالا           . قابلیت طراحی سفارشی

ویژگیهای ریسه :

.  انعطاف پذیری بالا              . قیمت اقتصادی            . نصب آسان و سریع               . تنوع رنگی و نورپردازی RGB

تفاوت کلیدی لاینر و ریسه

( ریسه LED  )                                                                                   ( لاینر LED )

. تزیینی و انعطاف پذیر                                                     . مینیمال و حرفه ای

. بسته به مدل و طول                                                      . قوی و یکنواخت

. اقتصادی و مقرون به صرفه                                               . بالاتر و سرمایه ای

. ساده و سریع                                                               . تخصصی و دقیق

. نور مخفی و دکوراتیو                                                       . نور اصلی و طراحی مدرن

ترکیب لاینر و ریسه در پروژه بهترین نتیجه را از نظر زیبایی و کارایی میدهد.

نور گرم یا نور سرد

. نور گرم / ملایم / حس آرامش       (Warm Light)

حس آرامش و راحتی  –  مناسب استراحت  –  چشم رو کمتر خسته میکنه

اگر میخای خونت حس هتلی داشته باشه نورگرم عالیه

. نور سرد سفید / تیز / پرنور

نور زیاد و شفاف   –  افزایش تمرکز  –  مناسب کار

اگر میخاید همه چیز واضح دیده بشه نور سرد مناسبه

استفاده از نور سفید در اتاق خواب باعث بیخابی و اذیت چشم میشود

استفاده از نور زرد در مغازه اجناس خوب دیده نمیشن

منظور از  LED ( light Emitting Diode) به معنای دیود ساطع کننده نور است. ذیود که نور را از خود ساطع میکند ،وسیله ای نیمه هادی است و به محض آن که جریان الکتریکی از آن عبور کند ( جریان به آن وارد و از کاتد دیود خارج میشود) نور مرئی را منتشر میکند

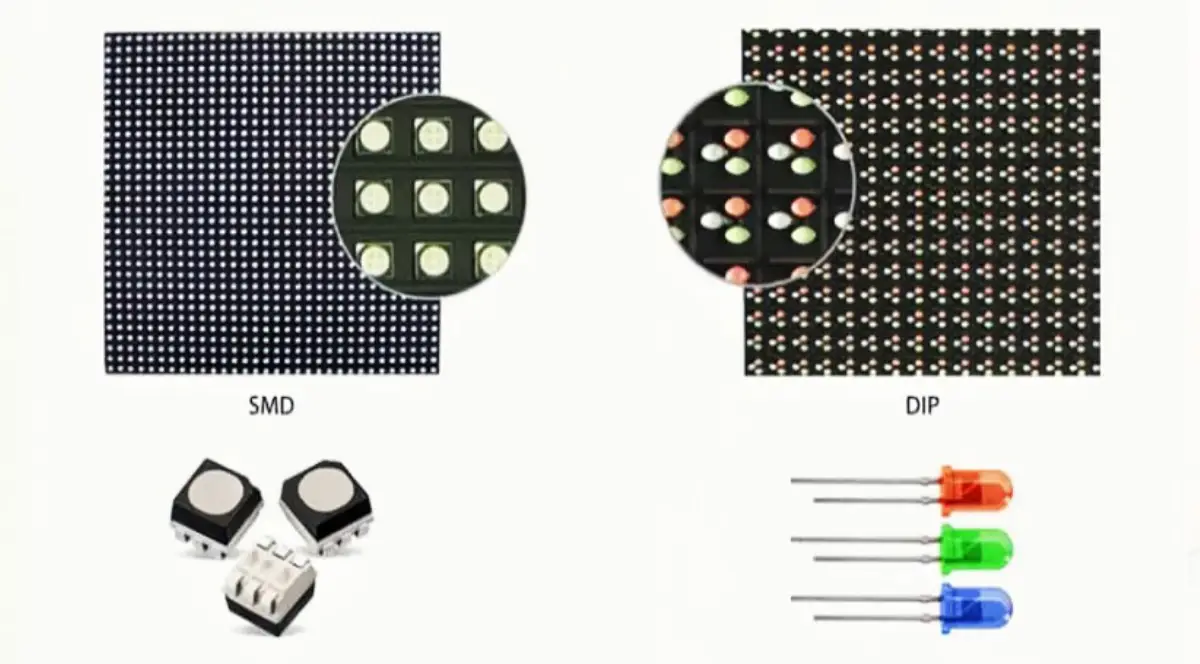

SMD مخفف surface-mount LED است که معنای آن یعنی ال ای دی های نصب شده روی سطح صاف در SMD در واقع اندازه آن کمتر شده ود عین حال چند رنگ در یک واحد لامپ ال ای دی ترکیب شده اند .

SMD ها بر روی یک بورد الکترونیکی نصب می شوند و ابعاد کوچکی دارند و فاصله بین پیکسل ها اندک است که بر وضوح و کیفیت تصاویر تاثیر میگذارد .

از نظر طول عمر LED به طور معمول استاندارد 3000ذساعت کار خواهد کرد اما SMD به طور مغمول 5000 ساعت کار کرد دارد.

ال ای دی نسبت به اس ام دی گرمای بیشتری دارد.

برای عکس گرفتن نور SMD نسبت به LED در تصویر نمای بهتری دارد.

صنعت روشنایی در سال ۲۰۲۵ وارد مرحله‌ای تازه از تحول شده است. پیشرفت‌های فناورانه در حوزه LED ، ظهور سیستم‌های هوشمند، طراحی‌های خطی (لاینر)، و ادغام انرژی خورشیدی با روشنایی، چشم‌انداز این صنعت را دگرگون کرده‌اند. این مقاله به بررسی مهم‌ترین نوآوری‌ها در این حوزه می‌پردازد و به‌طور مختصر به نقش شرکت‌های فعال در ایران از جمله افراتاب اشاره می‌کند.

• تنظیم خودکار شدت نور بر اساس نور محیط
• کاهش مصرف انرژی تا ۴۰٪
• اتصال به سیستم‌های مدیریت انرژی ساختمان (BMS)

• . پایداری و مواد سازگار با محیط زیست

  در طراحی چراغ‌های نسل جدید، استفاده از مواد قابل بازیافت، حذف جیوه، و کاهش ضایعات الکترونیکی مورد توجه قرار گرفته است. طراحی ماژولار نیز امکان تعمیرپذیری و ارتقاء را فراهم می‌کند.

  . ادغام انرژی خورشیدی با روشنایی

  پنل‌های خورشیدی نسل جدید با بازده بالای 22٪، عمر طولانی و قابلیت ذخیره‌سازی انرژی، نقش مهمی در تأمین برق روشنایی ایفا می‌کنند. در پروژه‌های شهری و صنعتی، چراغ‌های خورشیدی مستقل از شبکه برق به‌کار گرفته می‌شوند.

  کاربردها:

  • روشنایی خیابان‌ها، پارک‌ها و محوطه‌های صنعتی
  • کاهش وابستگی به برق شهری و افزایش پایداری
    سیستم‌های ترکیبی با باتری‌های لیتیومی

  • . تحلیل داده و بهینه‌سازی مصرف

    چراغ‌های هوشمند جدید قادرند داده‌های مصرف انرژی را جمع‌آوری کرده و گزارش‌های عملکرد ارائه دهند. این اطلاعات برای بهینه‌سازی مصرف، پیش‌بینی تعمیرات و مدیریت هزینه‌ها بسیار ارزشمند هستند.

  • روشنایی تطبیقی(Adaptive Lighting)

    سیستم‌های روشنایی تطبیقی قادرند شدت و رنگ نور را بر اساس زمان روز، فعالیت کاربران و شرایط محیطی تنظیم کنند. این فناوری به‌ویژه در فضاهای اداری، آموزشی و درمانی باعث افزایش بهره‌وری، کاهش خستگی چشم و بهبود ریتم شبانه‌روزی می‌شود. افراتاب نیز در برخی پروژه‌های خاص، از ماژول‌های قابل برنامه‌ریزی برای پیاده‌سازی روشنایی تطبیقی بهره گرفته است.

  • . ادغام روشنایی با سیستم‌های هوشمند شهری (Smart City Integration)

    چراغ‌های خیابانی هوشمند اکنون به سنسورهای کیفیت هوا، دوربین‌های نظارتی، و سیستم‌های مدیریت ترافیک مجهز می‌شوند. این چراغ‌ها بخشی از زیرساخت شهرهای هوشمند هستند و به بهینه‌سازی مصرف انرژی، افزایش امنیت و جمع‌آوری داده‌های محیطی کمک می‌کنند. در برخی پروژه‌های شهری، شرکت‌های ایرانی از جمله افراتاب در طراحی و اجرای این سیستم‌ها مشارکت داشته‌اند.

  • طراحی نوری مبتنی بر تجربه کاربر

     در سال‌های اخیر، طراحی روشنایی فراتر از تأمین نور رفته و به خلق تجربه‌ای احساسی و کاربردی برای کاربران تبدیل شده است. استفاده از نورهای دینامیک، رنگ‌های قابل تنظیم، و تعامل با حرکت تجربه‌ای شخصی‌سازی‌شده برای کاربران فراهم می‌کند. افراتاب با توسعه محصولات قابل برنامه‌ریزی و طراحی‌های مینیمال، در این حوزه نیز گام‌هایی برداشته است.

  • نوآوری‌های صنعت روشنایی در سال ۲۰۲۵ نشان‌دهنده گذار از روشنایی صرف به تجربه‌ای هوشمند، زیبا و پایدار هستند. فناوری‌های LED ، طراحی‌های خطی، سیستم‌های هوشمند و انرژی خورشیدی، مسیر آینده این صنعت را شکل می‌دهند. شرکت‌های ایرانی نیز با همگام شدن با این ترندها، می‌توانند سهم بیشتری از بازار داخلی و منطقه‌ای را به خود اختصاص دهند.

مقدمه بر آشنایی با سیستم‌ کنترل روشنایی DMX و DALI

وقتی وارد دنیای اتوماسیون و مدیریت نور می‌شویم اولین قدم شناخت ریشه‌ها و هویت اصلی تکنولوژی‌های موجود است. سیستم‌ های کنترل روشنایی در دهه‌های اخیر پیشرفت‌های چشمگیری داشته‌اند و هر کدام برای پاسخگویی به یک نیاز خاص در صنعت برق و معماری متولد شده‌اند. برای اینکه بتوانیم این دو غول دنیای نورپردازی را در کنار هم قرار دهیم ابتدا باید بدانیم هر کدام از کجا آمده‌اند و زبان ارتباطی آن‌ها با چراغ‌ها چگونه است.

پروتکل DMX در ابتدا برای صحنه‌های تئاتر و کنسرت‌ها طراحی شد تا بتواند هزاران لامپ رنگی را در کسری از ثانیه تغییر رنگ دهد. از طرف دیگر پروتکل DALI با هدف جایگزینی سیستم‌های آنالوگ قدیمی در ساختمان‌ها و با رویکرد صرفه‌جویی در مصرف انرژی پا به عرصه گذاشت. در این بخش قصد داریم تا با هویت پایه سیستم‌ کنترل روشنایی DMX و همچنین سیستم‌ کنترل روشنایی DALI بیشتر آشنا شویم تا پیش‌زمینه لازم برای مقایسه‌های فنی در بخش‌های بعدی فراهم شود.

بررسی تاریخچه و پیدایش سیستم‌ کنترل روشنایی DMX

این تکنولوژی که مخفف عبارت Digital Multiplex است در سال ۱۹۸۶ توسط موسسه تکنولوژی تئاتر ایالات متحده توسعه یافت. هدف اصلی از ساخت سیستم‌ DMX این بود که مهندسان نور بتوانند از یک کنسول مرکزی و با سرعت بسیار بالا، افکت‌های نوری پیچیده را روی استیج‌های بزرگ اجرا کنند. این سیستم‌ کنترل روشنایی DMX بر اساس استاندارد ارتباطی RS-485 کار می‌کند که به آن اجازه می‌دهد داده‌ها را با سرعت بالا و در فواصل نسبتا طولانی بدون نویز منتقل کند. در واقع این پروتکل زبان مشترکی است که باعث می‌شود یک کنترلر بتواند به صدها فیکسچر نوری بگوید چه زمانی روشن شوند و چه رنگی را با چه شدتی به نمایش بگذارند.

مکانیزم پایه در سیستم‌ کنترل روشنایی DALI

در سمت دیگر ماجرا کلمه DALI مخفف Digital Addressable Lighting Interface است. این تکنولوژی که در اواخر دهه ۹۰ میلادی معرفی شد یک استاندارد بین‌المللی برای مدیریت نور در ساختمان‌های هوشمند است. برخلاف همتای تئاتری خود سیستم‌ کنترل روشنایی DALI برای فضاهایی طراحی شده است که نیاز به آرامش و مدیریت دقیق مصرف انرژی دارند. در سیستم‌ DALI هر لامپ یا بالاست نوری یک آدرس دیجیتال اختصاصی دریافت می‌کند. این یعنی شما می‌توانید به جای خاموش کردن کل یک طبقه فقط یک چراغ خاص را در گوشه‌ای از اتاق کم‌نور کنید. این سیستم‌ به دلیل پشتیبانی از ارتباط دوطرفه به شما اجازه می‌دهد از وضعیت سلامت چراغ‌ها نیز باخبر شوید.

مقایسه سیستم‌ کنترل روشنایی DMX با DALI و شناخت ساختار کلی هر دو

برای اینکه بتوانیم یک مقایسه اصولی داشته باشیم باید کالبدشکافی دقیقی از ساختار فیزیکی و معماری این دو پروتکل انجام دهیم. روشی که کابل‌ها در ساختمان کشیده می‌شوند و معماری شبکه‌ای که تجهیزات را به هم متصل می‌کند در این دو پروتکل تفاوت‌های بنیادینی دارد. مقایسه سیستم‌ کنترل روشنایی DMX با DALI در بخش سخت‌افزار به ما نشان می‌دهد که پیمانکاران برق با چه چالش‌هایی در مرحله اجرای زیرساخت مواجه خواهند شد.

در پروژه‌های عمرانی ساختار شبکه مستقیما روی هزینه‌های کابل‌کشی و زمان راه‌اندازی تاثیر می‌گذارد. با وجودی که یکی از این سیستم‌ها به کابل‌کشی بسیار منظم و خطی نیاز دارد سیستم‌ دیگر انعطاف‌پذیری بالایی در مسیردهی کابل‌ها از خود نشان می‌دهد. در ادامه این بخش معماری شبکه در سیستم‌ های کنترل روشنایی را بررسی می‌کنیم تا تفاوت‌های ساختاری آن‌ها مشخص شود.

معماری شبکه و سیم کشی در سیستم‌ DMX

در سیستم‌ کنترل روشنایی DMX ساختار شبکه به صورت خطی یا Daisy Chain است. این یعنی کابل دیتا باید از کنترلر مرکزی خارج شده و وارد چراغ اول شود سپس از چراغ اول خارج شده و به چراغ دوم برود و همینطور تا انتها ادامه یابد. در این ساختار استفاده از انشعاب یا توپولوژی ستاره‌ای مجاز نیست مگر اینکه از دستگاه‌های خاصی به نام اسپلیتر (Splitter) استفاده کنید. یک خط ارتباطی کامل در سیستم‌ DMX را یک Universe می‌نامند که می‌تواند تا ۵۱۲ کانال مجزا را پشتیبانی کند. اگر یک چراغ RGB نیاز به ۳ کانال داشته باشد شما در یک خط می‌توانید حدود ۱۷۰ چراغ را آدرس‌دهی کنید و در انتهای خط نیز حتما باید از یک مقاومت ترمیناتور ۱۲۰ اهمی برای جلوگیری از برگشت سیگنال استفاده نمایید.

توپولوژی و ساختار فیزیکی سیستم‌ DALI

در مقابل سیستم‌ کنترل روشنایی DALI انعطاف‌پذیری بی‌نظیری در بحث سیم‌کشی دارد. این شبکه از توپولوژی آزاد یا Free Topology پشتیبانی می‌کند. به این معنا که شما می‌توانید کابل‌ها را به صورت خطی، ستاره‌ای، درختی یا ترکیبی از همه این موارد اجرا کنید و تنها محدودیت این است که ساختار حلقه یا Loop نباید ایجاد شود. این ویژگی برای طراحانی که روی پروژه نورپردازی داخلی کار می‌کنند یک موهبت بزرگ است زیرا مسیردهی کابل‌ها در سقف‌های کاذب بسیار راحت‌تر انجام می‌شود. در هر خط از سیستم‌ DALI شما می‌توانید نهایتا ۶۴ دستگاه را متصل کنید و طول کل کابل‌کشی در یک شبکه نباید از ۳۰۰ متر تجاوز کند تا افت ولتاژ باعث اختلال در دیتا نشود.

تفاوت در عملکرد و نحوه انتقال داده بین سیستم‌های DMX و DALI

مغز متفکر هر سیستم هوشمندی نحوه پردازش و ارسال اطلاعات آن است. تفاوت اصلی در عملکرد این دو تکنولوژی به سرعت انتقال داده‌ها و جهت حرکت آن‌ها در شبکه برمی‌گردد. زمانی که کلیدی را فشار می‌دهید یا سناریویی را فعال می‌کنید این داده‌ها باید به کدهای دیجیتال تبدیل شده و در طول کابل‌ها سفر کنند. مقایسه سیستم‌ کنترل روشنایی DMX با DALI در لایه دیتا نشان‌دهنده تفاوت یک ماشین مسابقه‌ای فرمول یک با یک قطار باربری ایمن و دقیق است.

همچنین نحوه آدرس‌دهی و شناسایی تجهیزات در شبکه نیز تفاوت‌های فاحشی دارد. اینکه یک کنترلر چگونه می‌فهمد دستور را به کدام چراغ ارسال کند و آیا چراغ دستور را به درستی اجرا کرده است یا خیر یکی از مهم‌ترین مباحث در مهندسی روشنایی است. بیایید این تفاوت‌های عملکردی را در سیستم‌ های کنترل روشنایی زیر ذره‌بین قرار دهیم.

سرعت انتقال داده در سیستم‌ های کنترل روشنایی

سرعت در سیستم‌ DMX حرف اول را می‌زند. این پروتکل داده‌ها را با سرعت فوق‌العاده ۲۵۰ کیلوبیت بر ثانیه انتقال می‌دهد و می‌تواند اطلاعات تمام ۵۱۲ کانال را حدود ۴۴ بار در ثانیه به‌روزرسانی کند. این نرخ فریم بالا باعث می‌شود که تغییرات رنگ و شدت نور کاملا روان و بدون هیچ‌گونه پرشی (Flicker) انجام شود که برای پروژه‌های نورپردازی نمای ساختمان و افکت‌های داینامیک ضروری است. اما در طرف مقابل سیستم‌ DALI بسیار کندتر عمل می‌کند و سرعت انتقال داده در آن ۱۲۰۰ بیت بر ثانیه است. این سرعت پایین برای تغییرات نرم و تدریجی نور در ادارات کاملا کافی است اما به هیچ عنوان برای رقص نور یا تغییرات سریع مناسب نیست.

تفاوت آدرس دهی و مدیریت فیکسچرها در DMX و DALI

یکی از تفاوت‌های جذاب در عملکرد نحوه ارتباط با تجهیزات است. سیستم‌ DMX یک شبکه یک‌طرفه (Unidirectional) است. یعنی کنترلر فقط فرمان را ارسال می‌کند و منتظر جواب نمی‌ماند. او نمی‌داند که آیا چراغ روشن شده است یا لامپ آن سوخته است. آدرس‌دهی در این سیستم معمولا به صورت دستی و از طریق دیپ‌سوییچ‌ها یا پنل‌های روی خود چراغ انجام می‌شود. اما سیستم‌ کنترل روشنایی DALI یک پروتکل دوطرفه (Bidirectional) است. کنترلر فرمان را ارسال کرده و چراغ وضعیت خود را گزارش می‌دهد. این ویژگی به مدیران ساختمان اجازه می‌دهد تا خرابی لامپ‌ها یا بالاست‌ها را روی مانیتور خود به صورت زنده مشاهده کنند. آدرس‌دهی در DALI نیز معمولا به صورت نرم‌افزاری و اتوماتیک از طریق رابط کاربری انجام می‌پذیرد.

عیب یابی و نگهداری تجهیزات DMX و DALI

نگهداری و رفع عیب در این دو شبکه تکنیک‌های متفاوتی می‌طلبد. در شبکه DMX اگر چراغ‌ها به صورت تصادفی چشمک می‌زنند اولین متهم نبودن مقاومت ترمیناتور (Terminator) در انتهای خط است. همچنین به دلیل ماهیت یک‌طرفه بودن شبکه تکنسین باید به صورت فیزیکی کابل‌ها را از چراغی که قطع شده است بررسی کند. استفاده از دستگاه‌های DMX Tester برای خواندن پالس‌های شبکه در این مواقع بسیار راه‌گشا است.

اما عیب‌یابی در سیستم‌ DALI بیشتر جنبه نرم‌افزاری دارد. با اتصال لپ‌تاپ به رابط شبکه نرم‌افزار به صورت گرافیکی به شما نشان می‌دهد که کدام چراغ با چه آدرسی دچار سوختگی لامپ شده یا ارتباطش قطع گردیده است. مشکل اصلی در DALI زمانی رخ می‌دهد که دو چراغ به صورت اتفاقی یک آدرس یکسان دریافت کرده باشند (آدرس تکراری) که در این حالت با یک دستور ساده از طریق نرم‌افزار می‌توان شبکه را وادار به آدرس‌دهی مجدد و رفع این تداخل کرد.

چراغ‌ های خیابانی و لزوم هماهنگی با معماری شهری
