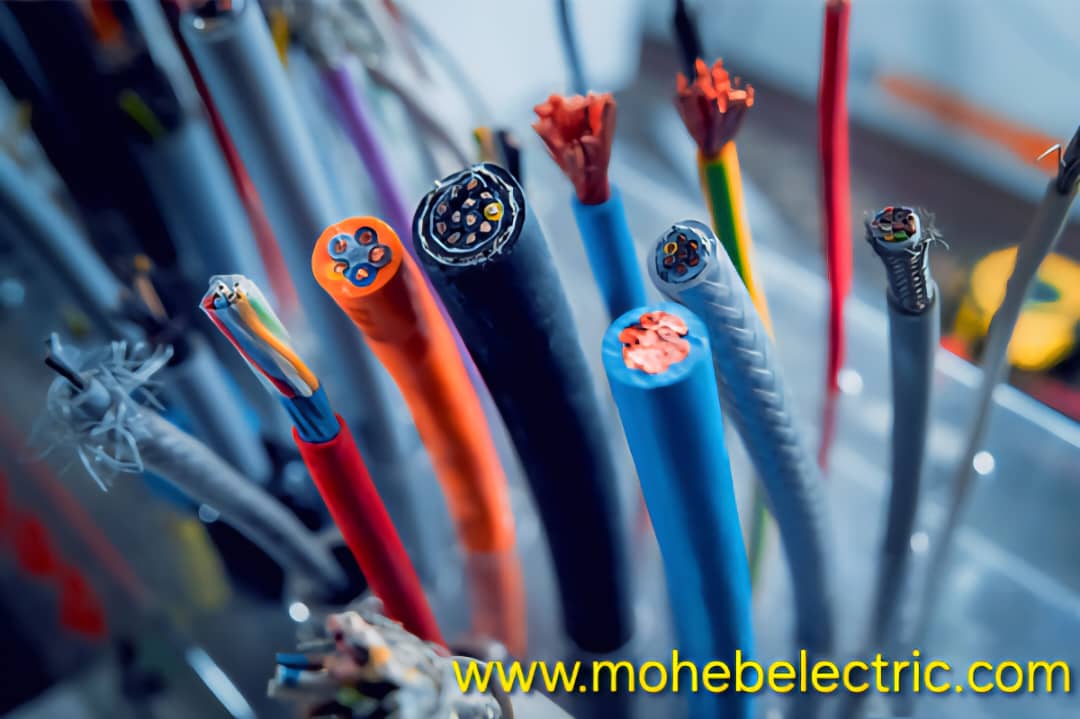

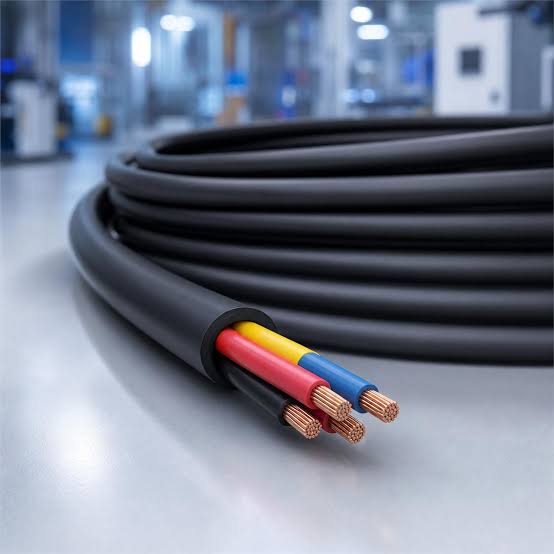

انواع سیم و کابل

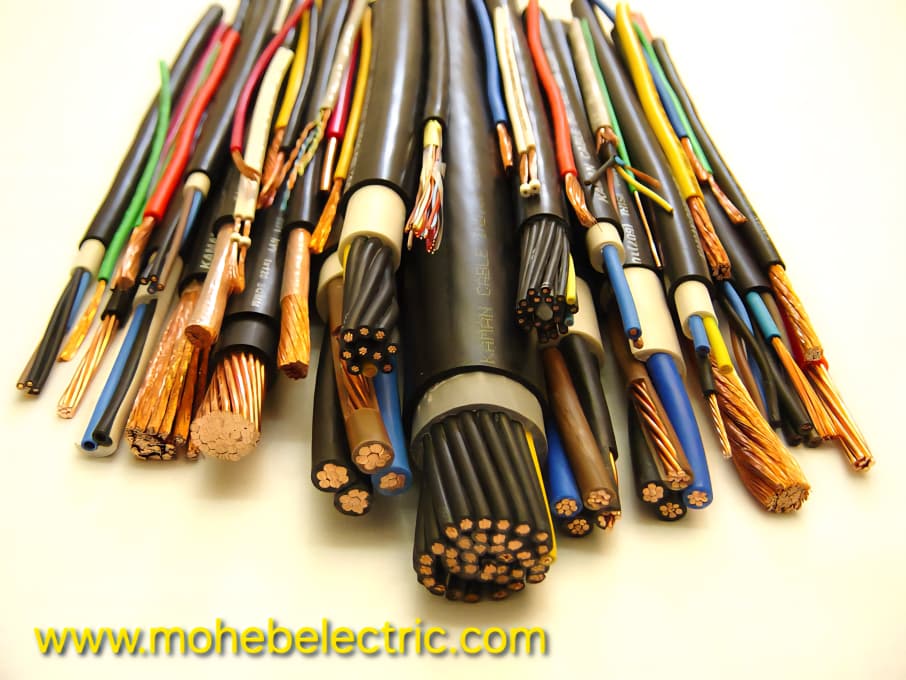

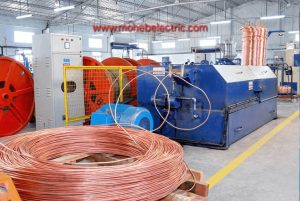

صنعت سیم و کابل شامل مراحل مختلف تولید کشش مفتولی ( مس و آلومینیوم ) ، آنیلینگ ( نرم سازی ) ،

روکش زنی ( با استفادهاز موادی مانند PE،PVC،XLPE)، در نهایت بسته بندی است.

در این فرایند از دستگاههایی مانند  دستگاه کشش راد ، دستگاه فاین و دستگاه استرودر استفاده میشود.

تا محصولاتی با کیفیت تولید شود. کابل یکی از زیر ساخت های مهم و اصلی در سیستم های ارتباطی هستند. با کمک سیم و کابل میتوان کار انتقال اطلاعات و انرژی و سیگنال ها را از دستگاهی به دستگاه دیگر یا تجهیزاتی دیگر انجام داد. با اتصال این کابل ها به دستگاه های مختلف و شبکه های کامپیوتری حتی جهت انقال تصویر وصدا در تلویزیون و انتقال جریان برقی و …. استفاده می شود. تفاوت میان سیم و کابل این است که سیم رشته های فلزی تک هادی است اما کابل از چند هادی (بخشی از سیم ویا کابل گفته میشود که وظیفه عبور جریان را بر عهده دارد) تشکیل شده است. سیم و کابل های برق بر اساس ویژگیهای مختلف شان دسته بندی میشوند .

. جنس هادی          . ضخامت عایق     . قدرت جریان

از جمله سایزهای 0.5، 1، 1.5، 2.5، 4، 6، 10، 16، 25، 35، 50، 70، 95، 120، 150، 185، 240 و 300 میلیمتر مربع تولید می‌شوند.

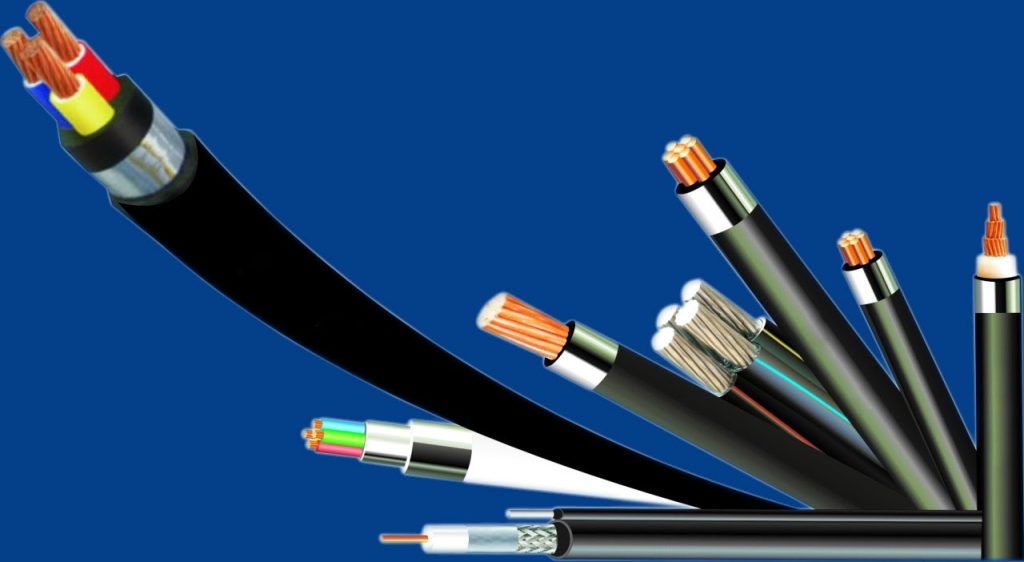

انواع سیم و کابل

انواع سیم و کابل

انواع سیم و کابل تخصصی

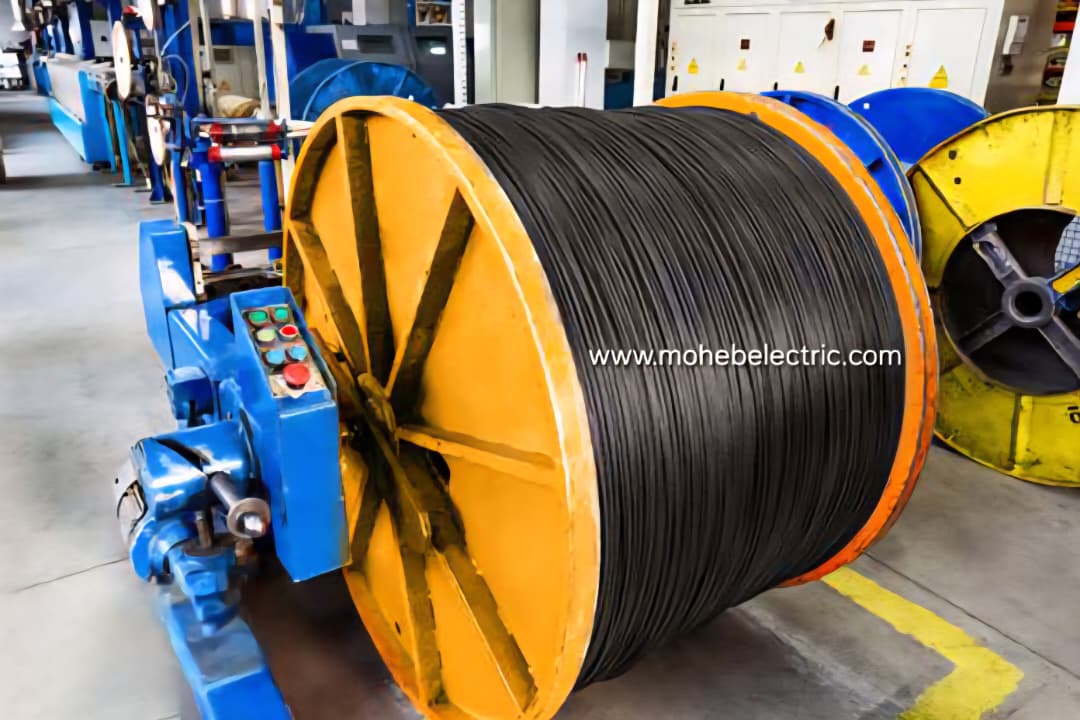

مراحل تولید

کشش مفتول : تبدیل مفتول های مسی یا المینیومی به سیم های نازک تر با دستگاه کشش

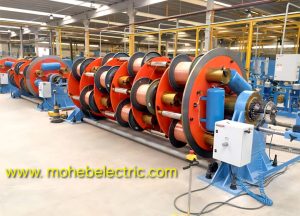

تابیدن : تابیدن چند رشته سیم نازک به دور هم برای ساختن کابلها.

باز پخت : نرم سازی سیم های نازک شده با حرارت دهی برای انعطاف بیشتر

روکش زنی : پوشاندن سیم ها و کابل ها با مواد عایق برای محافظت در برابر عوامل خارجی

بسته بندی نهایی در متراژهای استاندارد

پوشش محافظ فولادی برای افزایش استحکام و دوام در کابلهای زیر زمینی و شرایط سخت

دستگاه های کلیدی

دستگاه کشش راد ،  دستگاه فاین ، استرندر ، اکسترودر

نکات مهم

در هر مرحله تولید کیفیت و انطباق با استانداردها بررسی میشود.

در سیمها و کابلهای مختلف کیفیت سیم و مواد و الیاژ به کار رفته در ان مهم است

سیم و کابل اجزای اساسی سیستم های الکتریکی هستند و تفاوت اصلی آنها در ساختارشان است: سیم از یک هادی منفرد تشکیل شده است در حالی که کابل لز سیمهای متعدد که در یک پوشش مشترک قرار دارند تشکیل میشود

سیمها ممکن است عایق داشته باشند یا بدون عایق باشند .

کابل شامل گروهی از سیمها عایق بندی شده درون یک غلاف یا پوسته بیرونی محافظ مشترک قرار گرفته اند .

کابلها به دلیل ساختار چند رشته ای لایه های عایق و محافظ اضافی معمولا انعطاف پذیری کمتری نسبت به سیم های تک رشته دارند اگرچه کابل های افشان انعطاف پذیر نیز موجود است .

سیم ها بیشتر در سیم کشی ساختمان ها یا لوازم خانگی استفاده میشوند در حالی که کابل ها برای انتقال برق با ولتاژ های مختلف و انتقال سیگنال در فواصل طولانی یا در محیط های صنعتی به کار میروند .

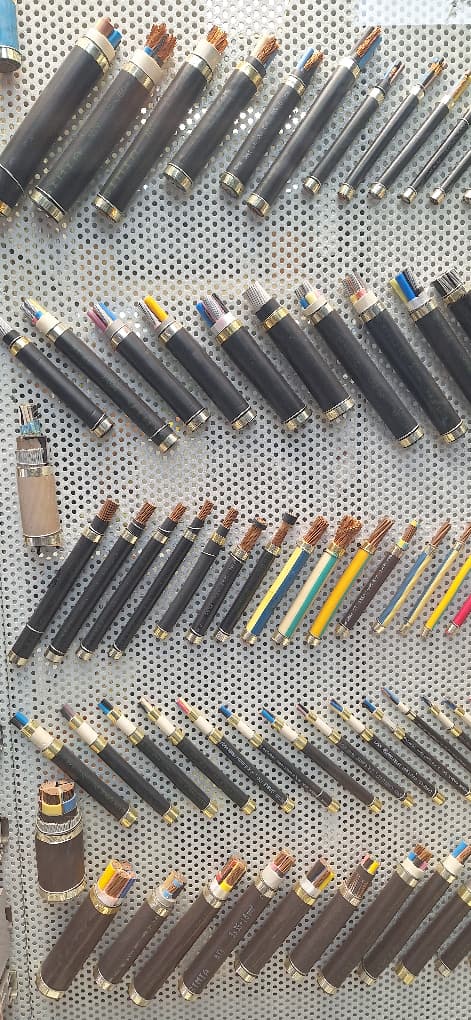

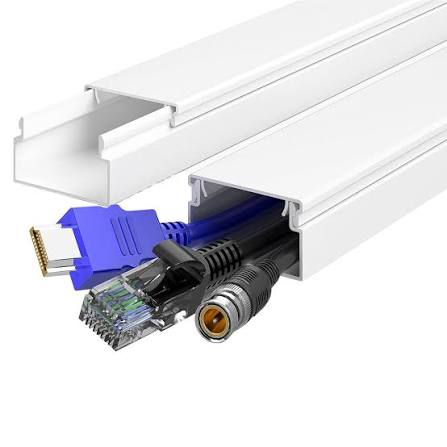

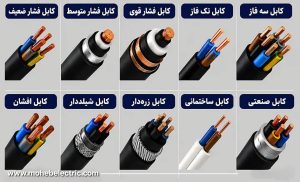

انواع کابل ها بر اساس کاربرد :

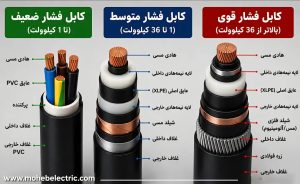

. کابل های قدرت (فشار ضعیف ، متوسط ، قوی ، و فوق فشار قوی )

. کابل کنترل و ابزار دقیق

. کابل مخابراتی

. کابل هوایی و خود نگهدارنده

تفاوت کابل افشان و مفتولی

. کابل های افشان از چند هادی رشته ای تشکیل شده اند در صورتی که ،هادی های موجود در کابل مفتولی،تک رشته می باشند .

. کابل های مفتولی دارای قابلیت فرم پذیری هستند ،ولی کابل های افشان ،بسیار انعطاف پذیر میباشند .

. کابلهای افشان دارای مقاومت کمتری بوده و از افت ولتاژکمتری برخوردار میباشند نسبت به کابل های مفتولی جریان بالاتری را عبور میدهند.

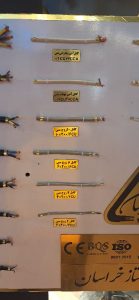

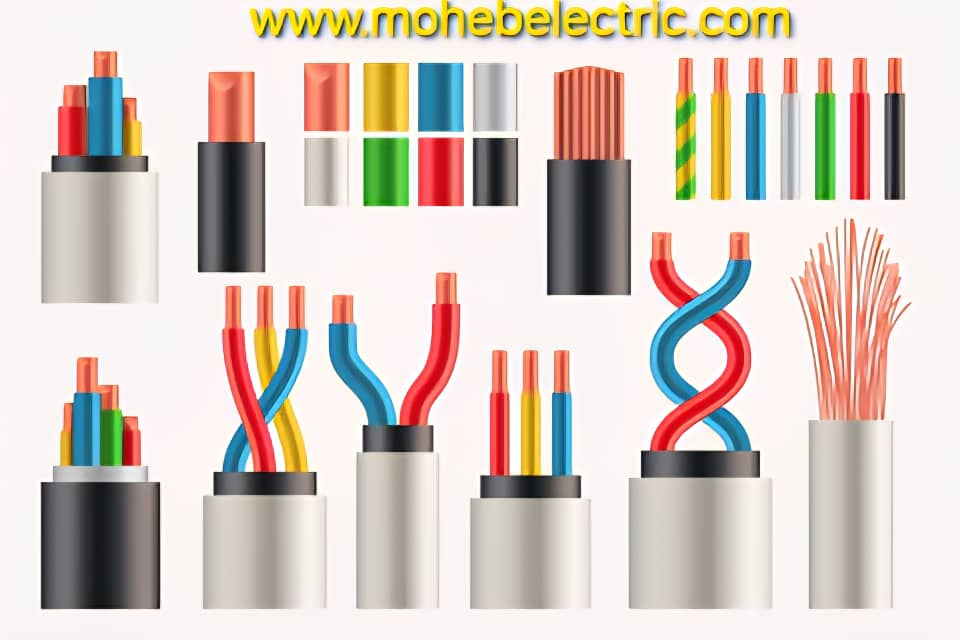

انواع سیم :

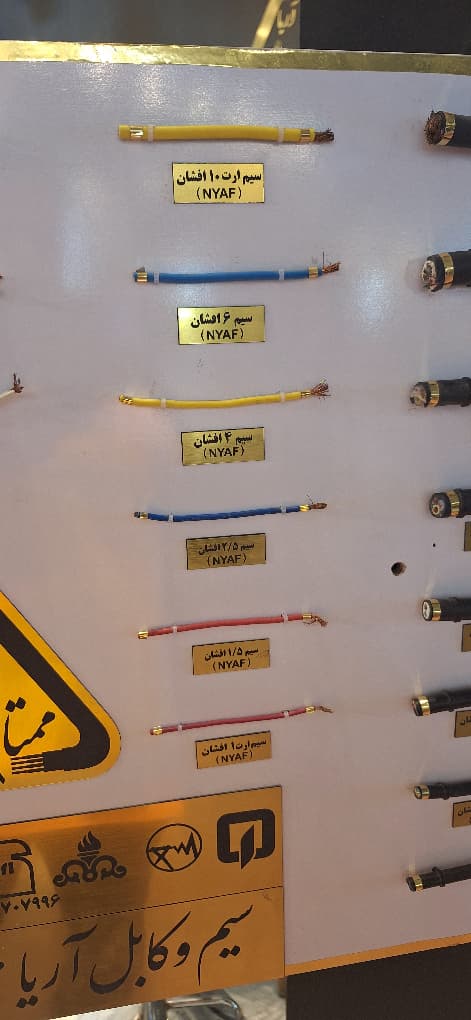

. سیم افشان

. سیم لاکی

. سیم نیمه افشان

. سیم ارت

. سیم نایلون

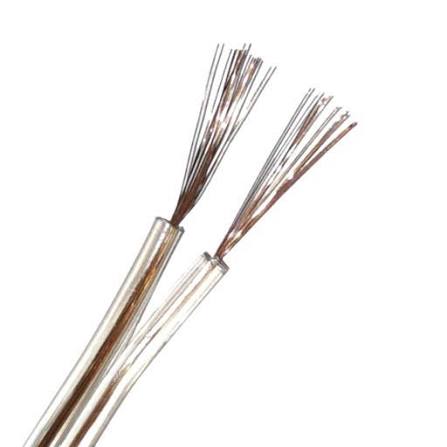

. سیم شیشه ای و باندی نازک

انواع کابل

. کابل افشان

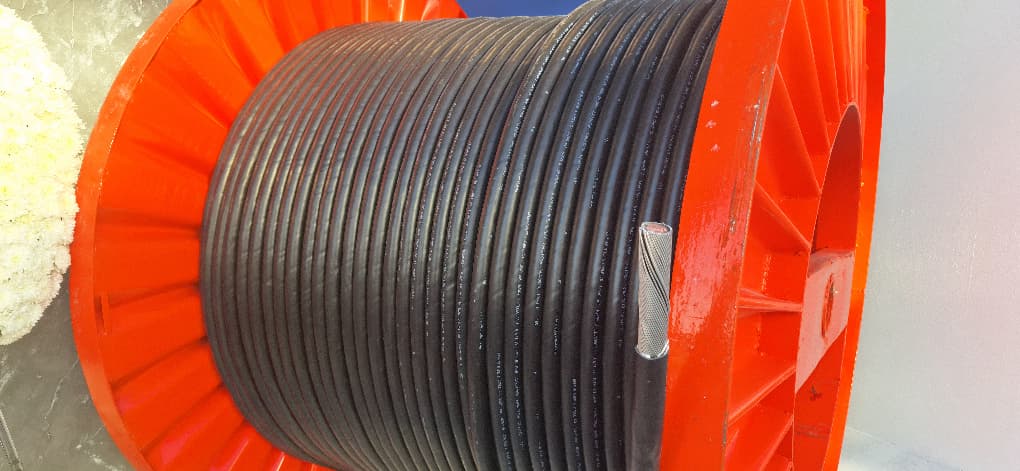

. کابل آلومینیوم

. کابل شیلدار

. کابل جوشکاری

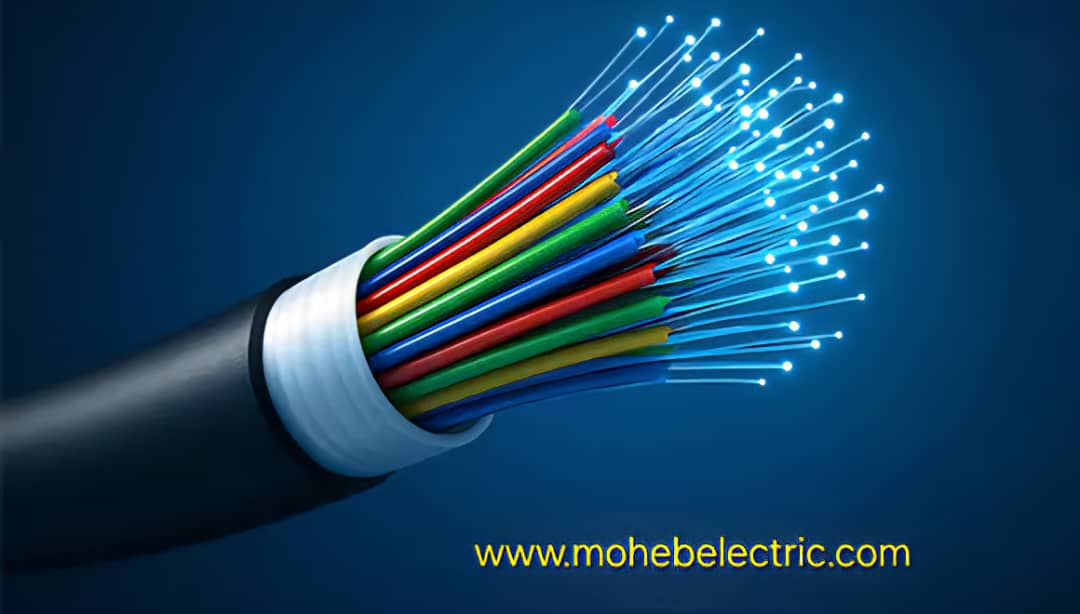

. فیبر نوری

. کابل تخت

کابل فشار قوی

. کابل شبکه

. کابل مفتولی یا خشک

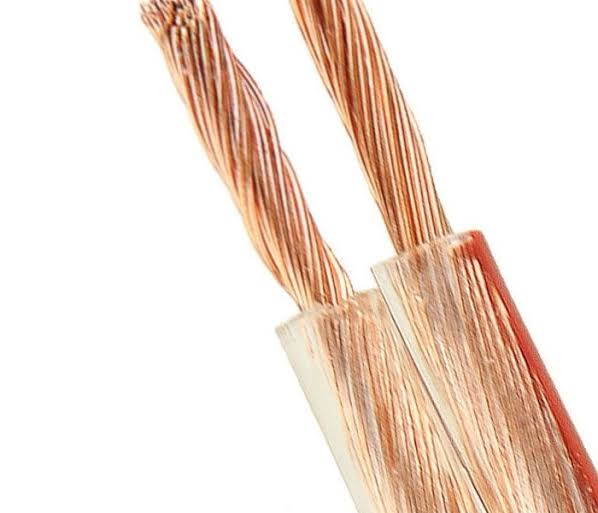

. کابل باند و اکو

. کابل پمپ و شناور

. کابلHDMI

. کابل آنتن

. کابل های مخابراتی و کواکسیال

. کابل swr تخت

. کابل دوربین

. کابل فرمان(کنترل)

. کابل ابزار دقیق

. سیمهای افشان و مفتولی

مارک معروف سیم و کابل

برند های بسیار زیادی در زمینه تولید انواع سیم و کابل در حال فعالیت می باشند، برخی از مارک های بسیار مطرح و باکیفیت در زمینه تولید انواع سیم و کابل برق عبارت اند از …

• سیم و کابل خراسان ( افشار نژاد خراسان )
• سیم و کابل سیمپود
• سیم و کابل راد افشان سحر
• سیم و کابل البرز
• سیم و کابل همدان
• سیم و کابل کرمان
• سیم و کابل اراک
• سیم و کابل اعتماد البرز
• سیم و کابل همدان
• سیم و کابل اشنایدر
• سیم و کابل بلدن
• سیم و کابل آرین ابهر
• سیم و کابل نگزنس
• سیم و کابل مازندران
• سیم و کابل ایران
• سیم و کابل سهند
• سیم و کابل سیمیا
• سیم و کابل کاویان
• سیم و کابل زرتاب مغان
• سیم و کابل پژواک همدان
• سیم و کابل پارس الکتریک شهریار
• سیم و کابل پارسیان
• سیم و کابل زرتافته اصفهان
• سیم و کابل ایکو (بایکا سابق)
• سیم و کابل ایران
• و…

عایق های کابل به چهار نوع تقسیم میشود :

. عایق PVC یا پلی وینیل کلراید

. عایق لاستیک

. عایق پلی اتیلن

. عایق TPR

برای مثال :

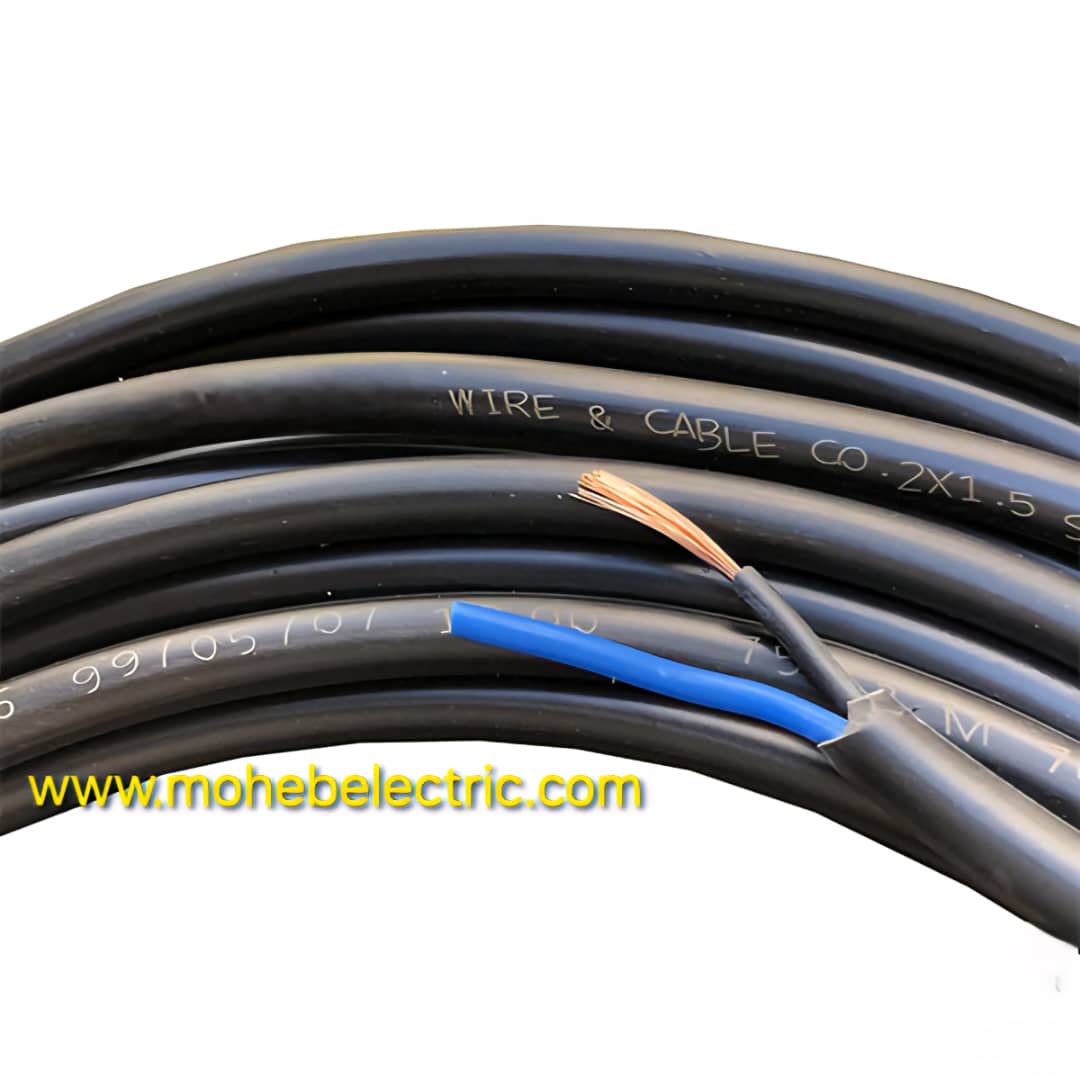

کابل و سیم 1.5*2

دارای 2 رشته مس در قطر 1/5 میلیمتر که پلی وینیل کلراید است که باروکشی از جنس پی وی سی احاطه شده است هادی (بدون اتصال به زمین) های 2*1.5 از مس و روکش اش از پی وی استکه دارای ساختاری معادل 28*0.25 میلیمتر میباشد و میزان عایق به کار رفته در آن مساوی ./7 میلیمتر است و ضخامت غلافه اش هم مساوی 0/8 میلی متر است و قطر کامل کابل 7/6 میلی متر و قدرت رسانایی آن 13/3 اهم در هر کیلیمتر در دمای 20 درجه است.در تجهیزات برقی مختلف خانگی ، آشپزخانه ،روشنایی ،اداری و ابزار آلات الکتریکی استفاده میشود .

سیم و کابل 2.5*2

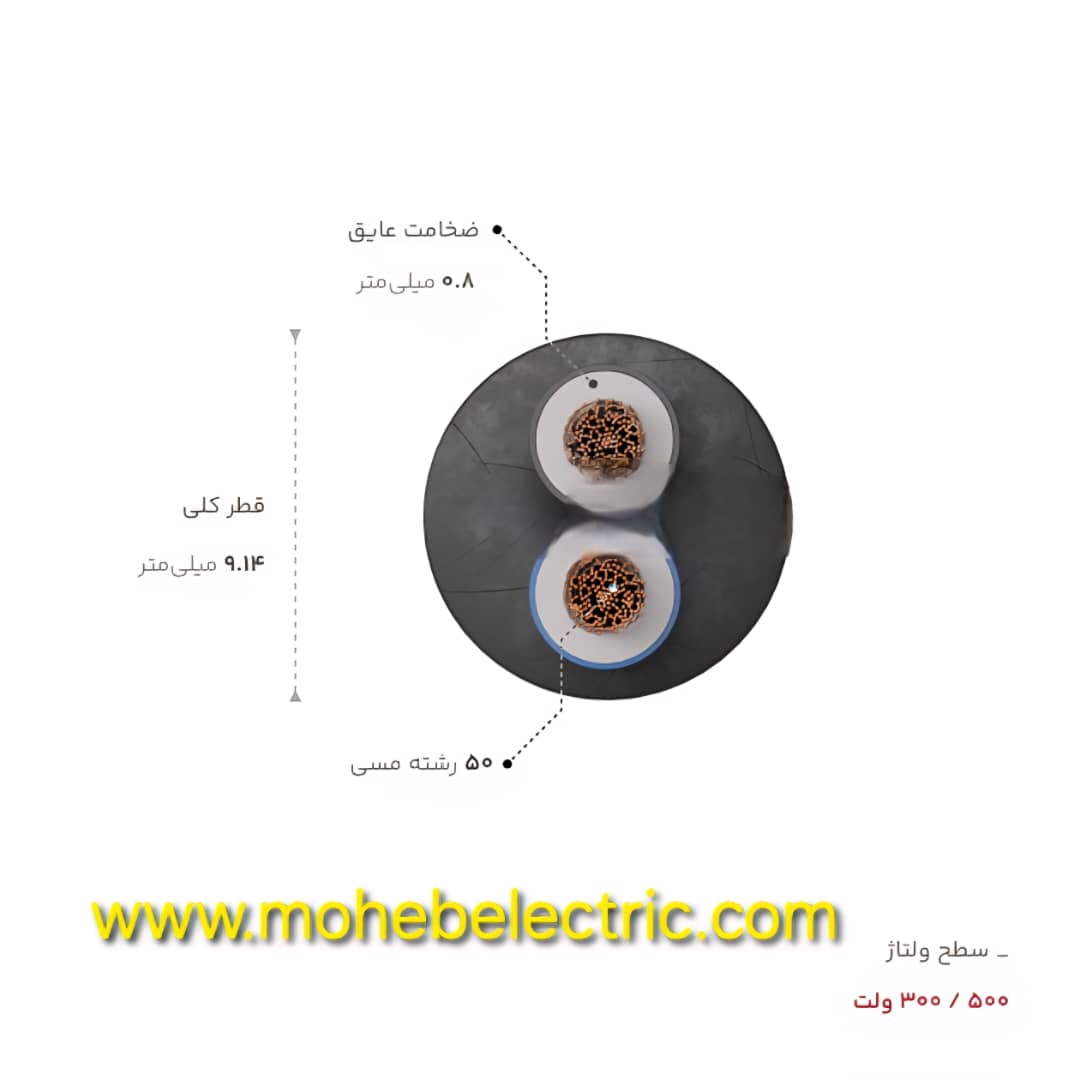

در داخل آن دو عدد سیم روکش دار رنگی مقطع 2.5میلی متر مربع قرار دارد که با پوشش PVC احاطه شده قطر آن 9.14 میلیمتر ،سطح ولتاژ 300/5000 ولت،توانایی آن در تحمل جریان اتصال کوتاه به میزان 278آمپر برای مدت یک ثانیه است دمای 160 درجه را تحمل میکند.

در بیشتر موارد ،در سیم و کابل مدار روشنایی منازل از سیم 1.5و2.5 استفاده میشود . در برخی موارد از سیم 4 نیز استفاده میشود از کابل های 2.5*3 و 6*4 در برخی از بخشهای ساختمان استفاده می شود . البته امروزه در روشنایی معابر عمومی از کابل خود نگه دار استفاده می شود .

انواع سطح مقطع کابل برق موجود در بازار از سایز 0.25 تا 500 میلی متر مربع متغیر است.

نکته مهم این است که سایز بندی و تعداد رشته کابلها و سیم ها به نوع استفاده از هر پروژه برقی بستگی دارد برای مثال:

کابل 4*2

با دورشته سیم و سطح مقطع 4 میلی متر مربع ،قطر کابل 10.9 میلیمتر و رشته های آن 1.3 میلیمتر است. شدت جریان خروجی 25 آمپر

کابل 6*2

شامل دورشته با سطح مقطع 6 میلی متر مربع قطر کابل 12.02 میلیمتر ،دارای 84 تار مسی با قطر 0.29 در رشته فاز و نول به صورت جداگانه است. قدر به عبور 40 آمپر جریان است.

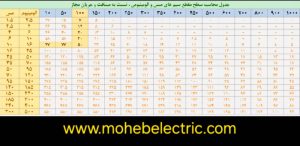

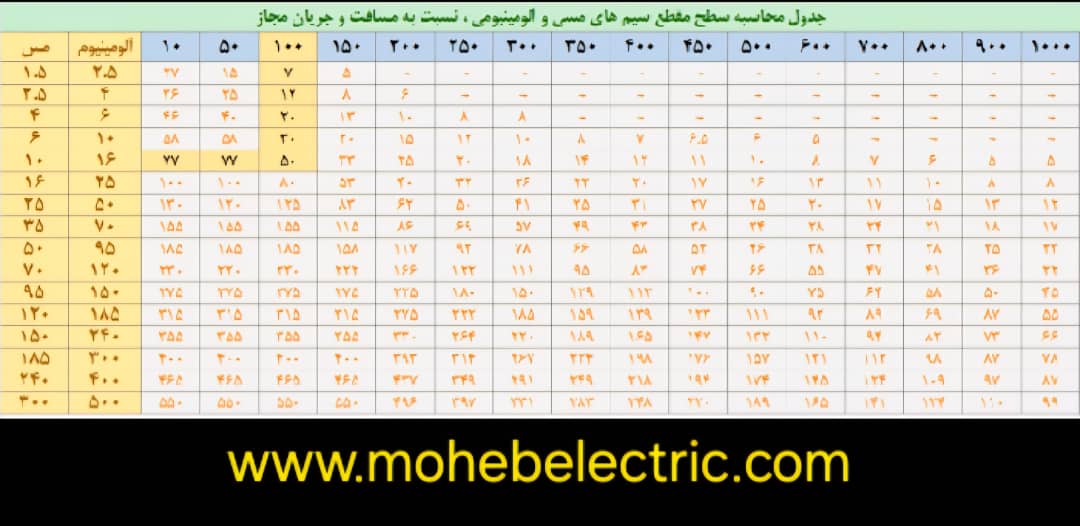

محاسبه سطح مقطع کابل (جدول انواع سایز کابل برق )

. شدت جریان مجاز سیم و کابل برق

. افت ولتاژ مجاز

. شرایط محیطی سیم و کابل

. طول کابل برق

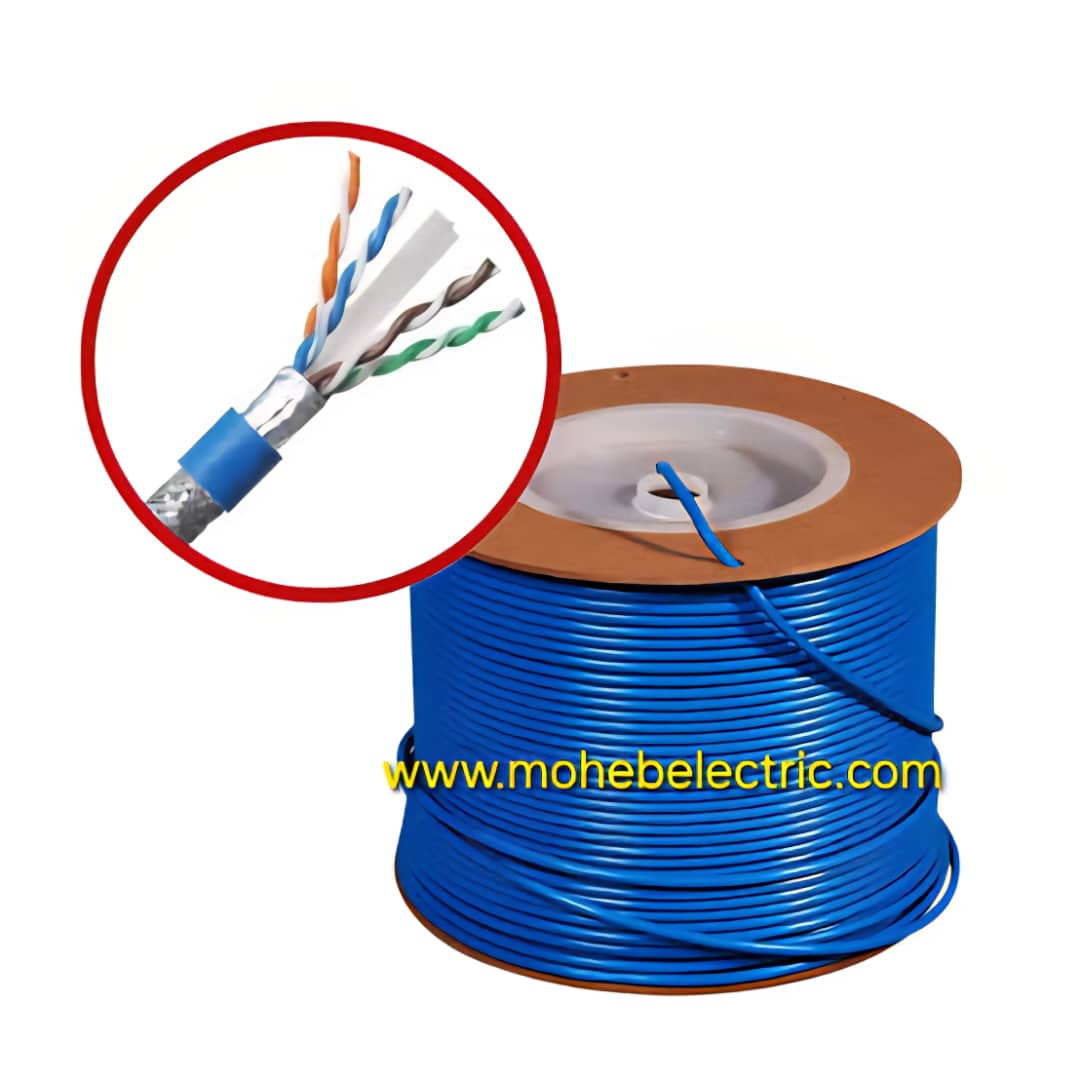

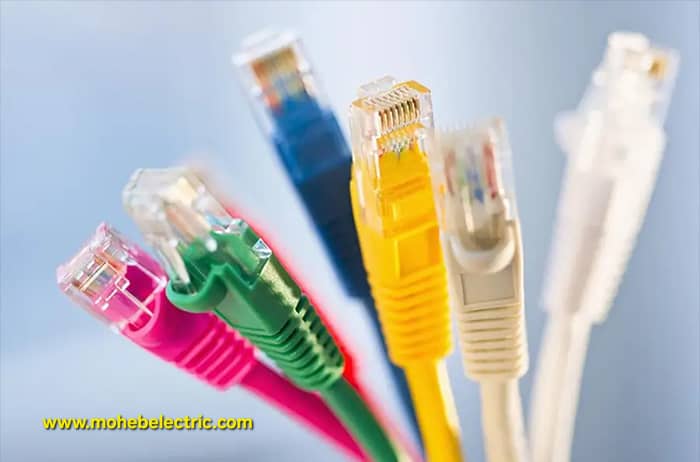

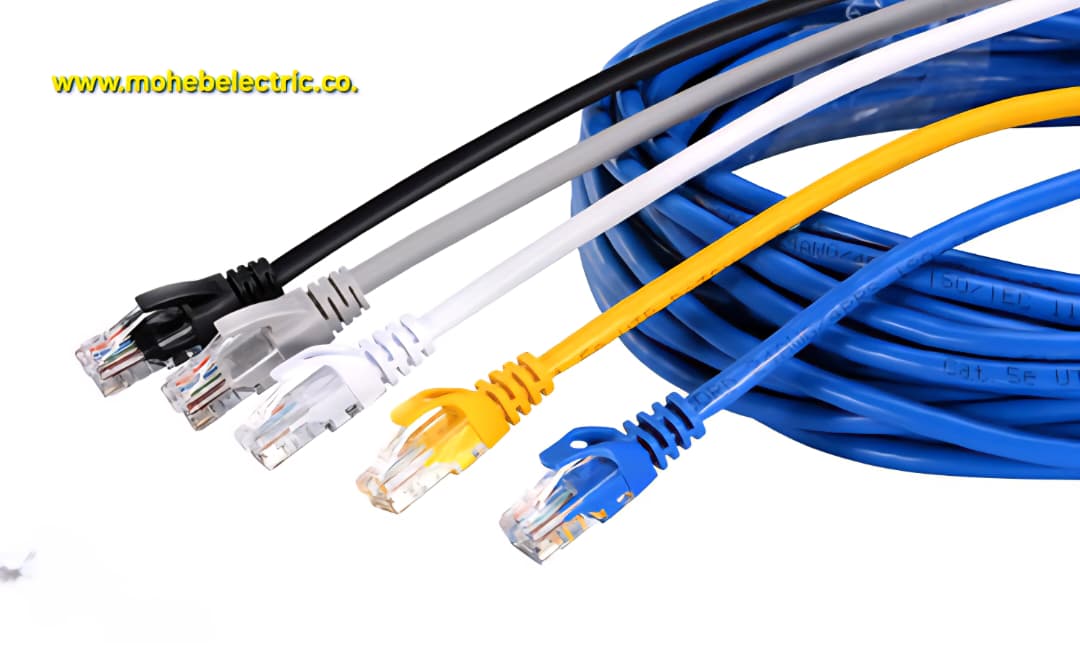

کابل شبکه LAN

کابل های شبکه از عناصر اصلی و الزامی شبکه های کامپیوتری به شمار میرود .در واقع این کابل ها سبب ارتباط میان دستگاه های مختلف در شبکه مانند:سرورها ، سوئیچ شبکه ، روتر ها، کامپیوتر های مختلف ،سایر تجهیزات برای انتقال اطلاعات میگردند.

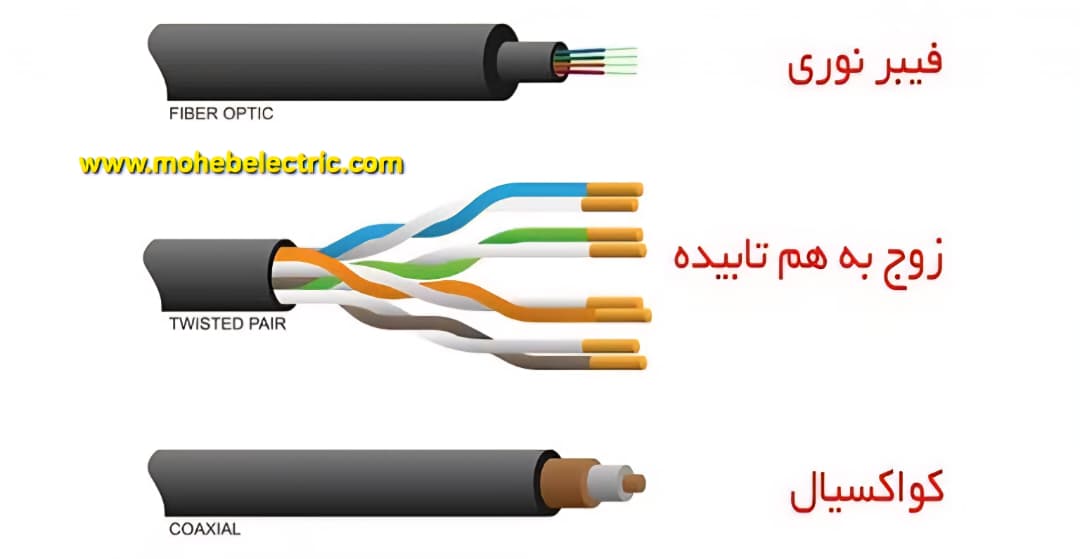

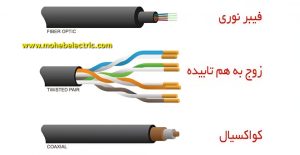

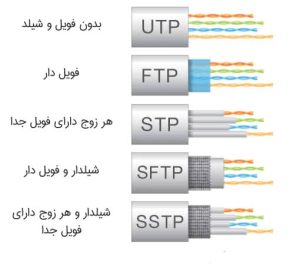

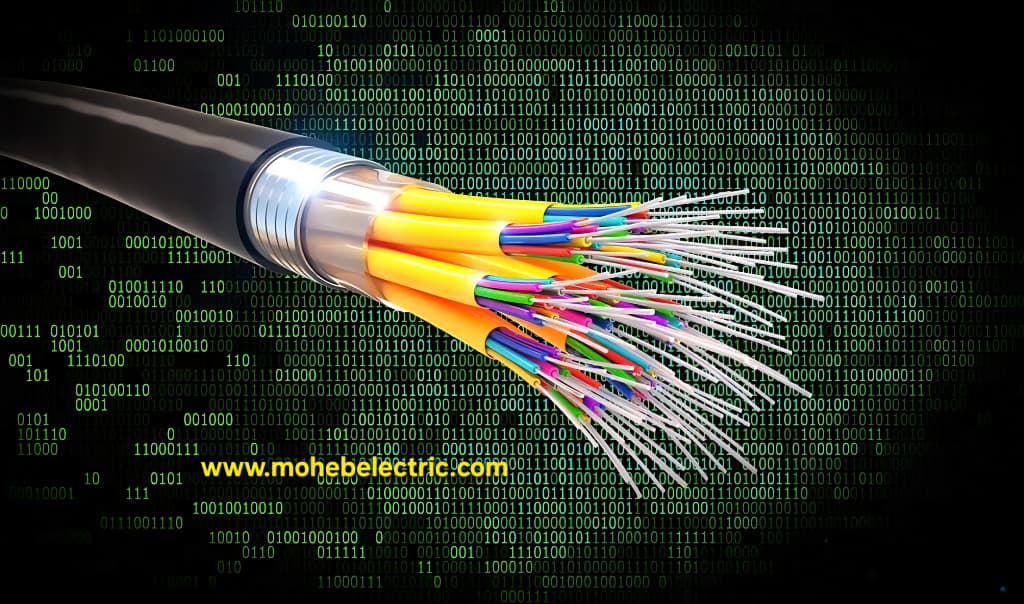

کابل های شبکه به سه دسته کلی زوج به هم تابیده (twisted pair) ،کواکسیال(Coaxial)،فیبرنوری(Fiber optic)تقسیم میشود که رایج ترین آن زوج به هم تابیده است و بر اساس سرعت و میزان شیلد(محافظت در برابر نویز)به دسته هایی چون cat 7،cat 6 ،cat 5، cat 8 بااستنداردهای مختلف UTP (بدون شیلد) و STP/FTP (شیلددار) طبقه بندی میشود.کابل های زوج به هم تابیده با استانداردهای cat بالاتر(مانندCat8)سرعت و پهنای باند بیشتری برای شبکه های مدرن فراهم میکنند.

سیم برق مفتول

یکی از دیگر سیم برق های بسیار پرکاربرد در عرصه های صنعتی و… قطعا سیم برق مفتول می باشد، از تفاوت های اساسی سیم برق مفتول با سیم افشان در حالت مغزی آنها می باشد، سیم های افشان به دلیل اینکه دارای تعداد رشته سیم های مسی بسیار زیادی می باشند، قابلیت انعطاف پذیری مناسبی ندارند، اما سیم های مفتول به دلیل اینکه دارای یک رشته سیم مسی هستند، به راحتی قابلیت انعطاف پذیر هستند و شما سیم های مفتول را می توانید به حالت های مختلف در بیاورید.

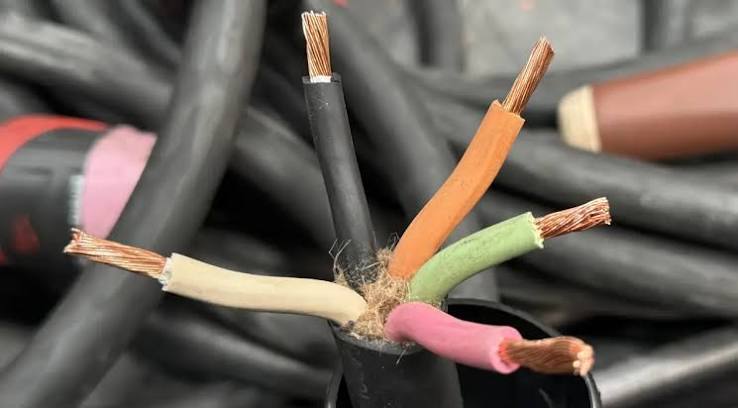

سیم ارت

به احتمال بسیار زیاد تا به امروز با کلمه ای تحت عنوان ارت در هنگام خرید برخی از لوازم های برقی نظیر محافظ برق و… برخورد داشته اید، ارت نیز دارای کاربرد خاصی می باشد و همینطور در سایت مقاله ای تحت عنوان کاربرد قرار دارد و شما به منظور درک کاربرد ارت نیز می توانید به این مقاله مراجعه نمایید.

ارت چیست ؟

سیستم ارت نیز دارای سیم برق مخصوص به خود می باشد و همینطور عموماً از سیم مفتول به عنوان سیم مخصوص چاه ارت استفاده می شود و از سیم افشان به عنوان واسطه میان تابلوی چاه ارت به واحد استفاده می شود، تفاوت اصلی و کلیدی سیم ارت با سایر سیم های برق در رنگ آن می باشد، سیم ارت از 2 رنگ سبز و زرد تشکیل شده است و به همینطور اکثر سیم افشان های موجود در بازار دارای رنگ مخصوص ارت می باشند، اگر قصد تهیه و خرید سیم ارت را دارید، می توانید از قسمت سیم افشان و رنگ مخصوص ارت اقدام فرمایید .

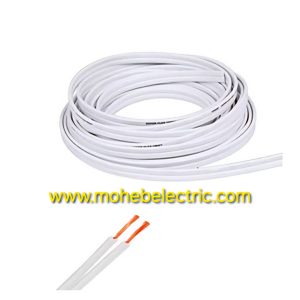

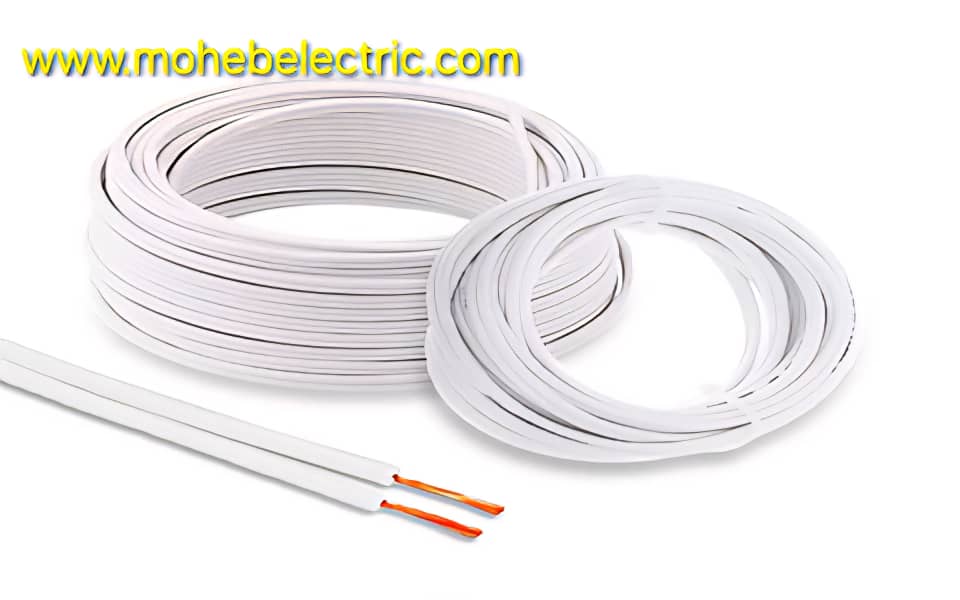

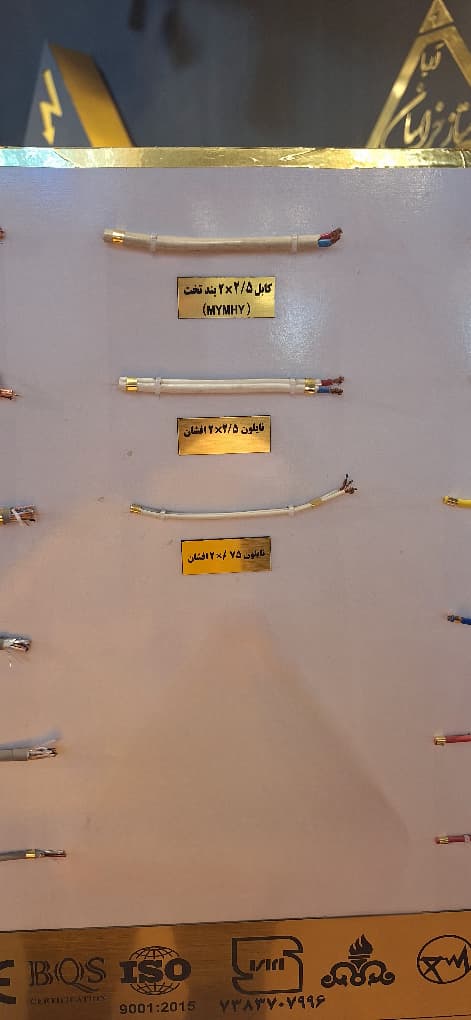

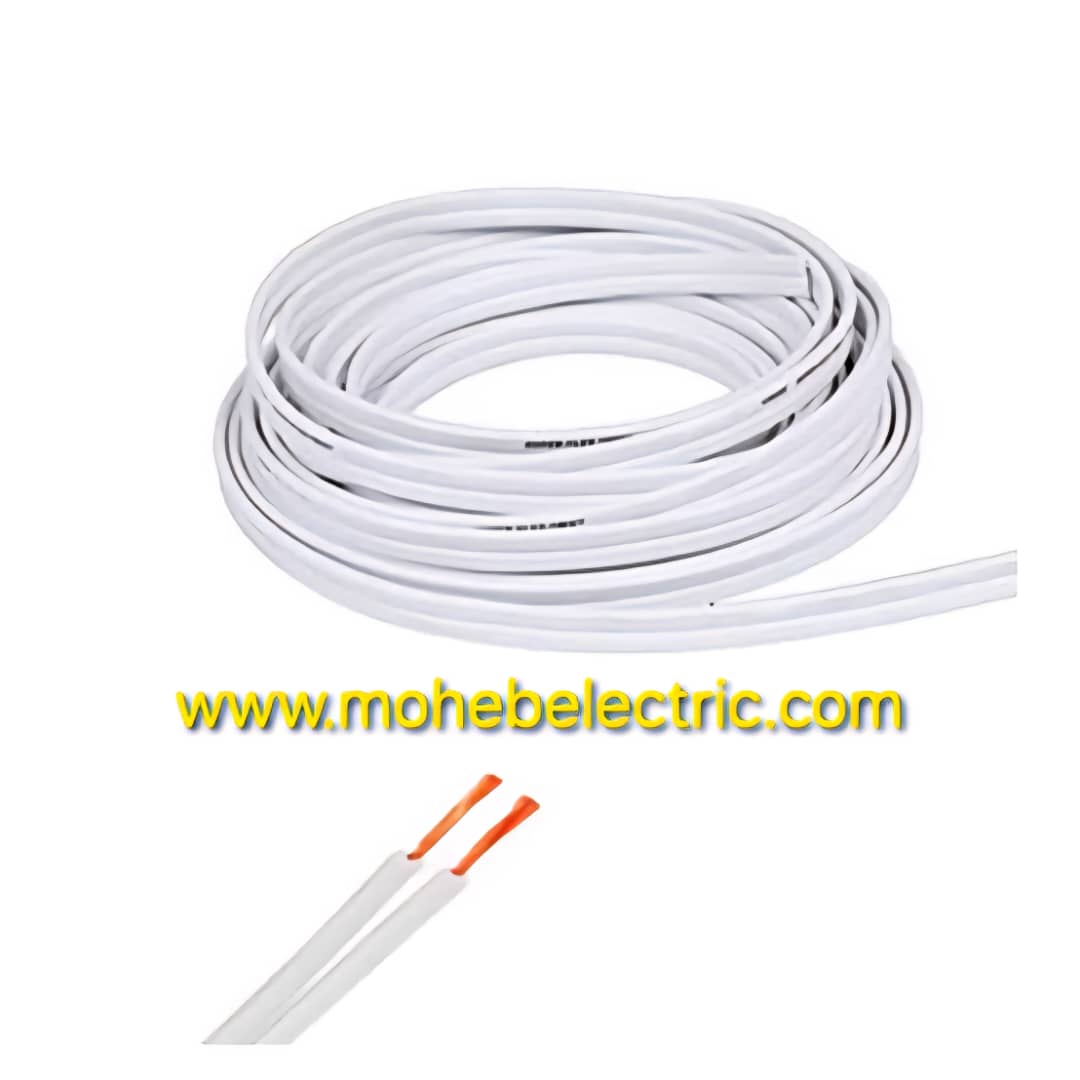

سیم نایلون ( سیم دو رشته )

یکی از پرکاربرد ترین سیم های برق که از آن جهت کاربرد های مختلف و عمومی استفاده می شود، سیم نایلون می باشد، سیم نایلون نیز همانند سیم برق های مختلف موجود در بازار دارای سایز های مختلفی می باشد، اما رنگ سیم نایلون یا سیم دو رشته تنها سفید می باشد،

سیم تلفن

سیم تلفن نیز یکی از پرکاربرد ترین سیم های مخابراتی موجود در بازار می باشد و همینطور در بازار انواع مختلفی از سیم تلفن در زوج، مدل های مختلف و… وجود دارد، بطور کلی سیم های تلفن از دو نوع متریال مسی یا آلومینیومی تشکیل می شود و همیطور سیم های تلفن دارای زوج های مختلف با رنگ های متنوع می باشند، در بازار تنها سیم تلفن وجود ندارد بلکه انواع مختلف سیم و کابل مخصوص تلفن نظیر کابل تلفن هوایی، کابل تلفن زمینی، کابل و سیم مهار دار تلفن و… وجود دارد.

سیم تلفن

سیم تلفن نیز یکی از پرکاربرد ترین سیم های مخابراتی موجود در بازار می باشد و همینطور در بازار انواع مختلفی از سیم تلفن در زوج، مدل های مختلف و… وجود دارد، بطور کلی سیم های تلفن از دو نوع متریال مسی یا آلومینیومی تشکیل می شود و همیطور سیم های تلفن دارای زوج های مختلف با رنگ های متنوع می باشند، در بازار تنها سیم تلفن وجود ندارد بلکه انواع مختلف سیم و کابل مخصوص تلفن نظیر کابل تلفن هوایی، کابل تلفن زمینی، کابل و سیم مهار دار تلفن و… وجود دارد.

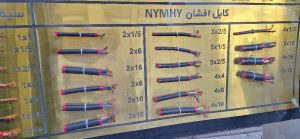

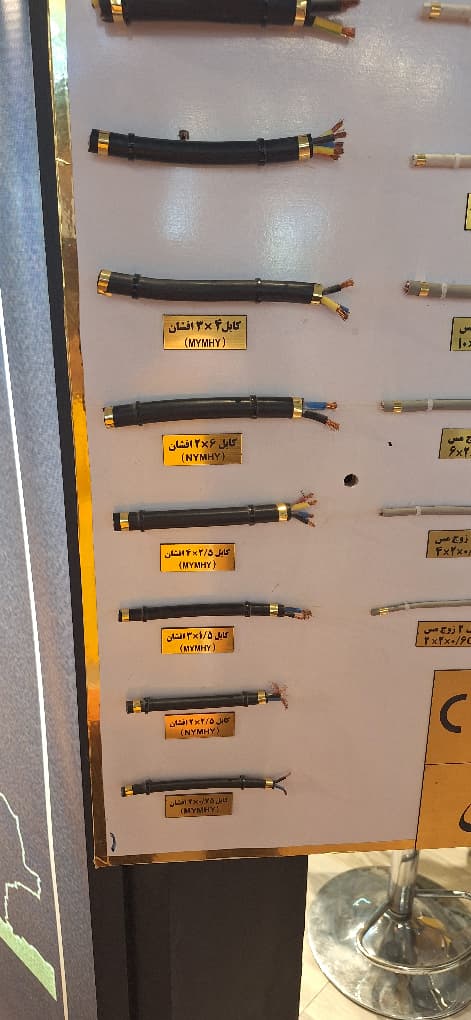

کابل افشان

کابل افشان همانند سیم افشان یکی از پرکاربرد ترین و مصرفی ترین کابل برق های موجود در بازار می باشد، کابل برق های افشان تنها در رنگ مشکی در بازار عرضه شده اند، اما کابل های افشان موجود در بازار دارای سایز های مختلفی می باشد و به همین منظور این مدل کابل برق بسیار پرکاربرد می باشد.

کابل های افشان نیز همانند سیم برق افشان دارای سایز، برند های و… مختلفی می باشد، همینطور تمامی سایز های کابل افشان در برند های مختلف در فروشگاه ابزارمپ موجود می باشد

کابل مفتول

کابل مفتول نیز همانند کابل برق افشان یکی از پرکاربرد ترین و مطرح ترین کابل برق های موجود در بازار می باشد، کابل مفتول نیز در سایز، برند، متریال های مختلف تولید و عرضه بازار شده است. تفاوت اساسی کابل مفتول با کابل افشان در جنس مغزی آنها می باشد، جنس مغزی کابل مفتول خشک و همینطور جنس مغزی کابل افشان انعطاف پذیر می باشد، در فروشگاه ابزارمپ نیز انواع مختلف کابل مفتول به صورت کلاف و متری وجود دارد

کابل کولری

با افزایش استفاده از کولر های آبی و گازی الزام به استفاده از کابل کولری نیز به وجود آمده است، در حال حاضر انواع مختلفی از کابل کولری از نظر سایز، متریال، برند و… در بازار وجود دارد، هر کابل برق کولری با توجه به میزان قدرت کولر و نوع کولر مناسب برای یک کولر می باشد، عموما رنگ کابل برق مخصوص کولر نیز سفید می باشد، در فروشگاه ابزارمپ نیز انواع مختلف کابل کولری در برند و متریال های مختلف موجود می باشد،

کواکسیال)

یکی دیگر از کابل های بسیار پرکاربرد در مصرف های خانگی و… قطعا کابل آنتن می باشد، درحال حاضر در برند، متریال های و… مختلف کابل آنتن تولید و عرضه بازار شده است

نصب کابل برق های زمینی اغلب به صورت ثابت می باشد و از کابل برق زمینی علاوه بر استفاده در حوزه های صنعتی، در برق کشی های مربوط به داخل ساختمان نیز استفاده می باشد، کابل برق زمینی مقاوت بسیار بالایی دارد و همینطور امکان استفاده از این مدل کابل برق در محیط های خشک و مرطوب وجود دارد، امکان نصب کابل برق زمینی در درون بتن نیز وجود دارد، اما پیشنهاد شده است که از این کابل در بتن فشرده استفاده نشود،

کابل شبکه

یکی دیگر از سیم و کابل های بسیار پرکاربرد به خصوص در حوزه مربوط به شبکه قطعا کابل شبکه می باشد، در حال حاضر در بازار تنوع عظیمی از کابل شبکه از نظر برند، متریال، سایز و… در بازار وجود دارد و همینطور میزان کیفیت کابل شبکه باتوجه به اهمیت بسیار زیاد این کابل، از اهمیت بسیار بالایی برخوردار است،
